首页  >  产品百科  >  38215000000

38215000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 250V 121.25A²S 100A 慢速熔断 Board Mount (Cartridge Style Excluded) 5A 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: 38215000000
供应商: 云汉优选
标准整包数: 100

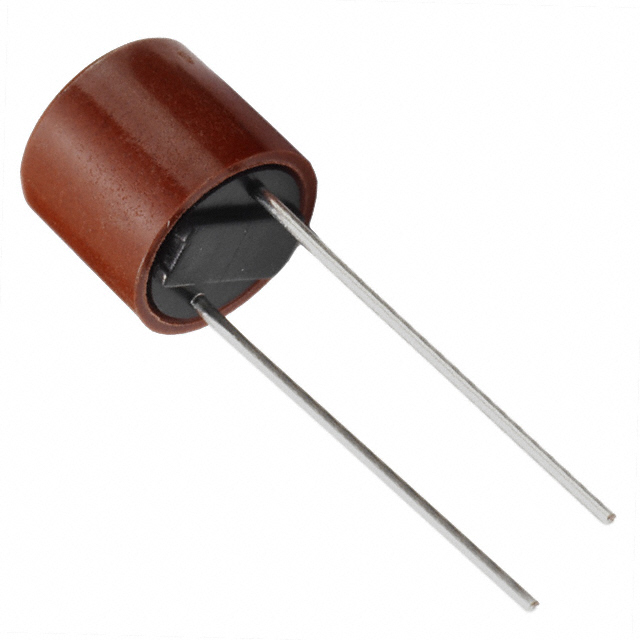

LITTELFUSE 熔断保险丝 38215000000

38215000000概述

    382 Series, TR5® Time-Lag Fuse:产品概述和

    技术参数



    产品简介


    382系列是TR5® Time-Lag型保险丝,额定电压为250V,具有增强的断流能力,符合IEC 60127-3标准。此系列产品适用于多种应用场合,如电池充电器、消费电子产品、电源供应系统以及工业控制器等。

    技术参数


    - 额定电流:从1A到10A。
    - 电压等级:250V。
    - 断流能力:100A。
    - 冷态电阻:最小值0.0042Ω(10.00A),最大值0.0625Ω(1.00A)。
    - 电压降:最大1000mV(额定电流的1.00倍)。
    - 功率损耗:最大1600mW(额定电流的1.5倍)。
    - 熔断积分:最小0.0042A²s(10.00A),最大0.0625A²s(1.00A)。
    开启时间
    - 在额定电流的150%-210%之间,最小开启时间为2分钟,最大为1小时。
    - 在额定电流的275%-400%之间,最小开启时间为400毫秒,最大为1秒。
    - 在额定电流的1000%时,最小开启时间为20毫秒,最大为150毫秒。
    工作温度范围
    - 操作温度范围:-40℃至+85℃。
    - 库存条件:+10℃至+60℃,相对湿度≤75%。
    尺寸
    - 外径:8.5±0.5mm。
    - 引线长度:长引线18.8mm,短引线4.3mm。
    材料
    - 基座/端帽:棕色热塑性聚酰胺PA 6.6,UL 94 V-0级。
    - 圆柱针脚:镀锡铜。
    物理特性
    - 引线拉力强度:10N(IEC 60068-2-21)。
    - 焊接性能:波峰焊260℃,≤3s;烙铁焊接350℃,≤1s。
    - 焊接热稳定性:260℃,10s;烙铁焊接350℃,3s。
    适用环境
    - 振动:24次,每次15分钟(IEC 60068-2-6)。

    产品特点和优势


    1. 环保特性:无卤素、无铅且符合RoHS标准。
    2. 空间节约:直接焊接或插件版本。
    3. 低内部电阻:有助于减少能量损失。
    4. 高断流能力:100A。
    5. 耐用外壳:抗冲击和振动。
    6. 广泛的电流范围:从1A到10A。

    应用案例和使用建议


    该产品广泛应用于消费电子、工业控制器等领域。例如,在设计电池充电器时,选择合适的电流范围以确保设备的安全和稳定运行。对于不同温度环境下的应用,建议参考温度重新评定曲线进行调整。

    兼容性和支持


    该产品适用于多种电路板设计,并且通过了多个国际认证。生产商提供了详细的焊接参数和工艺建议,以确保产品的最佳安装效果。对于售后支持,用户可以联系厂家获取进一步的技术指导和帮助。

    常见问题与解决方案


    1. 问:如何处理安装过程中出现的焊点不均匀问题?
    - 答:建议检查焊接参数是否正确,确保焊接温度和时间符合规范要求。

    2. 问:产品在高温环境下工作时的稳定性如何?
    - 答:产品可在-40℃至+85℃的环境中正常工作,但在较高温度下可能需要重新评级。

    总结和推荐


    综上所述,382系列TR5® Time-Lag保险丝以其高效、安全及兼容性强的特点,在各种电子设备的应用中表现出色。其优越的电气性能和耐用的物理结构使其成为市场上极具竞争力的产品之一。因此,推荐在需要高性能保护器件的项目中使用这款保险丝。

38215000000参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 121.25A²S
额定电流 5A
熔断电流 100A
额定电压-AC 250V
额定电压-DC 250V
熔断特性 慢速熔断
长*宽*高 8mm(长度)*8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 盒装,卷带包装

38215000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

38215000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 38215000000 38215000000数据手册

38215000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
