39605000440

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 0.86A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 500mA 插件 通孔安装 8.5mm*4mm*8mm
供应商型号: 1757645
供应商: 海外现货
标准整包数: 1

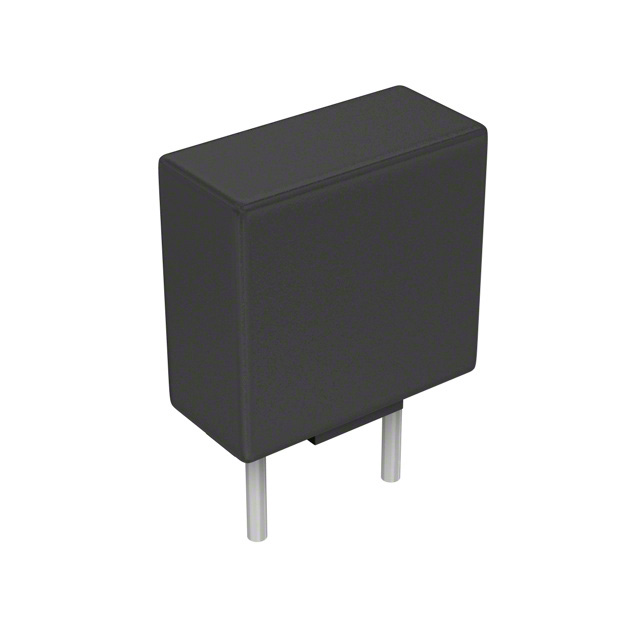

LITTELFUSE 熔断保险丝 39605000440

39605000440概述

    396 Series TE5® Time-Lag Fuse 技术手册

    1. 产品简介


    396 系列 TE5® 时间延时保险丝 是一款适用于各种电子设备中的时间延时型保险丝。该产品符合UL 248-14标准,并且具有低内部电阻、耐冲击外壳和抗震性等特点。适用于电池充电器、消费电子产品、电源供应器及工业控制器等多种应用场景。

    2. 技术参数


    以下是396系列TE5® 时间延时保险丝的技术参数列表:
    | 额定电流(A) | 电压(V) | 断路容量(A) | 额定冷态电阻(Ω) | 最大压降(mV) | 功率耗散(mW) | 熔化积分(A²s) |
    ||
    | 0.05 | 125 | 100 | 12.5000 | 0.011 | - | - |
    | 0.063 | 125 | 8.7900 | 800 | 0.017 | - | - |
    | 0.080 | 125 | 6.0090 | 700 | 0.02 | - | - |
    | 0.100 | 125 | 3.8400 | 600 | 0.04 | - | - |
    | 0.125 | 125 | 2.9000 | 550 | 0.05 | - | - |
    | 0.160 | 125 | 1.7700 | 480 | 0.09 | - | - |
    | 0.200 | 125 | 1.2000 | 390 | 0.14 | - | - |
    | 0.250 | 125 | 0.7500 | 350 | 0.26 | - | - |
    | 0.315 | 125 | 0.5450 | 300 | 0.32 | - | - |
    | 0.400 | 125 | 0.3750 | 250 | 0.58 | - | - |
    | 0.500 | 125 | 0.2470 | 220 | 0.86 | - | - |
    | 0.630 | 125 | 0.1850 | 210 | 1.15 | - | - |
    | 0.800 | 125 | 0.1250 | 160 | 1.92 | - | - |
    | 1.00 | 125 | 0.0868 | 155 | 3.25 | - | - |
    | 1.25 | 125 | 0.0666 | 145 | 4.69 | - | - |
    | 1.60 | 125 | 0.0502 | 130 | 6.76 | - | - |
    | 2.00 | 125 | 0.0398 | 125 | 11.90 | - | - |
    | 2.50 | 125 | 0.0297 | 120 | 17.81 | - | - |
    | 3.15 | 125 | 0.0216 | 110 | 26.29 | - | - |
    | 4.00 | 125 | 0.0164 | 110 | 38.40 | - | - |
    | 5.00 | 125 | 0.0112 | 95 | 71.25 | - | - |
    | 6.30 | 125 | 0.0087 | 95 | 144.87 | - | - |

    3. 产品特点和优势


    - 环保材料:无卤素、无铅且符合RoHS标准。
    - 紧凑设计:减少PCB空间需求。
    - 可直接焊接:适合直接焊接或插件版本。
    - 低内阻:确保高效的能量转移。
    - 抗冲击和振动:提供安全可靠的保护。
    - 温度补偿:可应用于-40°C至+85°C的工作环境。
    - 国际认证:符合国际安全标准。

    4. 应用案例和使用建议


    396系列TE5®时间延时保险丝广泛应用于电池充电器、消费电子产品、电源供应器以及工业控制器等领域。例如,在电池充电器中使用时,由于电池充电器中的电路负载可能具有波动性,时间延时特性能够有效避免不必要的跳闸。
    使用建议:
    - 在高温环境下使用时,建议根据环境温度重新评定电流等级。
    - 确保正确的焊接参数以保证良好的热稳定性。

    5. 兼容性和支持


    - 兼容性:该保险丝与其他标准电子元器件具有良好的兼容性。
    - 支持:制造商提供详尽的技术支持文档,并提供多种包装形式以方便安装和运输。

    6. 常见问题与解决方案


    - 问题一:保险丝频繁熔断。
    解决方案:检查电路是否存在过载情况,并调整电路参数。

    - 问题二:焊接过程中出现质量问题。
    解决方案:确保遵循正确的焊接工艺参数,如预热时间和温度控制。

    7. 总结和推荐


    396系列TE5®时间延时保险丝凭借其优秀的特性、可靠的安全保护能力和广泛的适用范围,在多个领域内展现出显著的优势。对于需要高效、可靠电流保护的应用场合,这款保险丝无疑是一个极佳的选择。我们强烈推荐将该产品应用于电池充电器、消费电子产品及其他需过载保护的设备中。

39605000440参数

参数
熔断 I²t 0.86A²S
额定电流 500mA
熔断电流 -
额定电压-AC 125V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 8.5mm*4mm*8mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

39605000440厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

39605000440数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 39605000440 39605000440数据手册

39605000440封装设计

查看详情并下载
Symbol
Footprint
3D Model
