046801.5NR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 63V 63V 0.288A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1.5A 1206 贴片安装 3.18mm*1.52mm*580μm
供应商型号: SEU-046801.5NR
供应商: 海外现货
标准整包数: 1

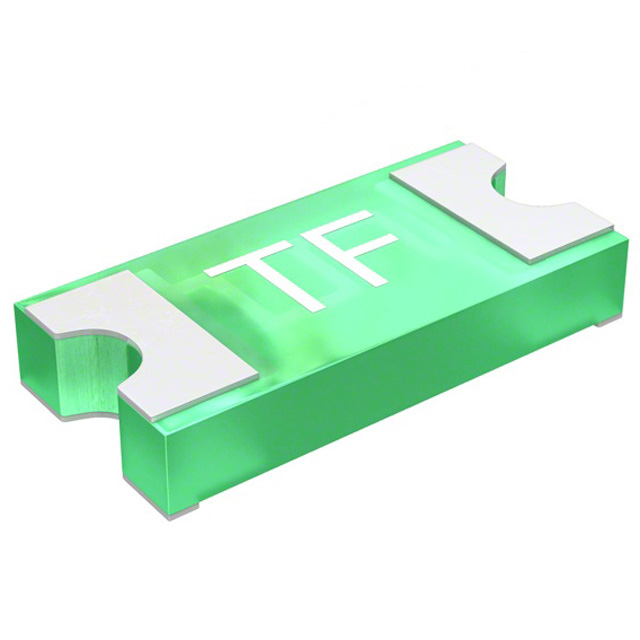

LITTELFUSE 熔断保险丝 046801.5NR

046801.5NR概述


    产品简介


    468系列1206慢熔保险丝(Slow-Blo® Surface Mount Fuse)是专为手持式便携电子设备等空间受限的应用场合设计的二次保护电路元件。这些保险丝具有1206尺寸的小型封装,通过采用表面贴装技术来实现高效的电路保护。
    应用领域:
    - 手机
    - 电池组
    - 数码相机
    - DVD播放器
    - 硬盘驱动器

    技术参数


    - 额定电流范围:0.5A到3A
    - 额定电压:63VAC/VDC(对于某些型号为32VAC/VDC)
    - 分断能力:50A @ 63VAC/VDC;35A @ 63VAC
    - 最大冷态电阻:1.2700Ω(对于3A型号)
    - 最大电压降:218.9mV(对于3A型号)
    - 最大功耗:218.9mW(对于3A型号)
    - 时间-电流特性:该保险丝能在不同倍率的电流下承受不同的时间而不熔断。例如,在额定电流的300%时,熔断时间为0.05秒至1.5秒。
    - 环保标准:符合RoHS指令要求,不含铅,无卤素。
    - 工作温度范围:-55℃到90℃(请参考温升曲线图)
    - 耐热冲击:在-50℃到125℃之间能经受5次循环。
    - 湿度:符合MIL-STD-202方法103条件D
    - 振动:符合MIL-STD-202方法201和方法204条件D
    - 绝缘电阻:超过10,000欧姆
    - 耐焊接热:符合MIL-STD-202方法210条件D

    产品特点和优势


    - 环保合规:该保险丝完全符合RoHS标准,不含铅,无卤素,适合现代电子产品的绿色制造需求。
    - 延时特性:具备时间延迟特性,能够承受高涌流电流,有效防止误触发。
    - 识别清晰:包封设计使其与快熔型版本明显不同,易于识别。
    - 标识明确:顶部标记允许快速确认电流等级。
    - 多规格型号:涵盖多种电流规格,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    该保险丝广泛应用于手持式便携电子设备如手机、数码相机和笔记本电脑。其中的关键优势在于其能够在小体积内提供可靠的电路保护,同时避免不必要的误触发。
    使用建议
    1. 选择合适的型号:根据应用的具体需求选择适当的电流等级。
    2. 环境温度考量:使用时需考虑环境温度的影响,并参照温升曲线进行调整。
    3. 正确焊接:遵循正确的焊接参数,以确保保险丝正常工作且不会因焊接过程受损。

    兼容性和支持


    该保险丝与现有主流电子设备具有良好的兼容性,可直接用于大多数现有的PCB布局设计。制造商提供了详尽的技术文档和支持服务,以帮助客户更好地理解和应用产品。

    常见问题与解决方案


    问题1:如何确定合适的电流等级?
    解答:根据实际电路的最大工作电流确定保险丝的额定电流,并留有一定余量以应对可能的涌流。
    问题2:保险丝出现异常熔断怎么办?
    解答:首先检查负载电路是否存在故障或过载现象,排除故障后再更换保险丝。

    总结和推荐


    综上所述,468系列1206慢熔保险丝凭借其小巧的尺寸、优秀的延时特性和广泛的适用性,成为了许多空间受限应用场合的理想选择。它不仅符合现代电子产品对绿色环保的要求,还具备强大的可靠性和适应性。因此,强烈推荐在相关应用中选用此款保险丝。

046801.5NR参数

参数
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.288A²S
额定电流 1.5A
熔断电流 -
额定电压-AC 63V
额定电压-DC 63V
长*宽*高 3.18mm*1.52mm*580μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

046801.5NR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

046801.5NR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 046801.5NR 046801.5NR数据手册

046801.5NR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4526 ¥ 4.2071
1000+ $ 0.4023 ¥ 3.7396
5000+ $ 0.3017 ¥ 2.8047
10000+ $ 0.2515 ¥ 2.3373
库存: 65910
起订量: 547 增量: 1
交货地:
最小起订量为:100
合计: ¥ 420.71
