首页  >  产品百科  >  39911600000

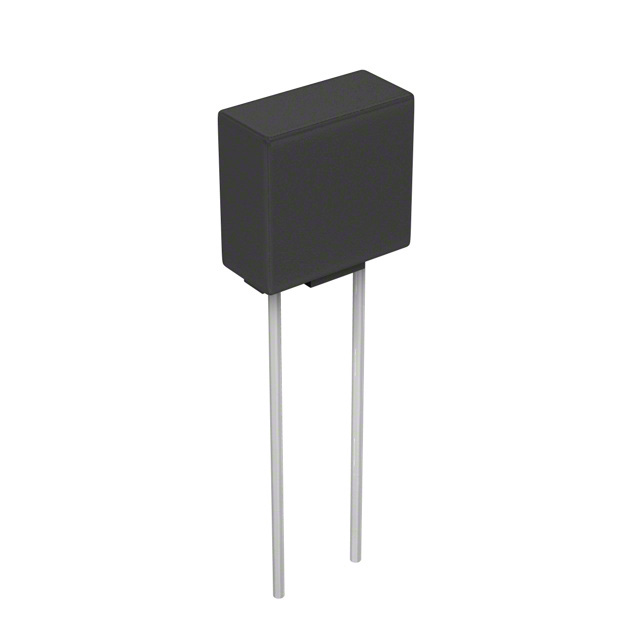

39911600000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 65V 65V 9.8A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1.6A 通孔安装 8.5mm*4mm*8mm
供应商型号: 576-39911600000
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 39911600000

39911600000概述

    # 399 Series, TE5® Time-Lag Fuse 技术手册

    产品简介


    基本介绍
    399 系列 TE5® 时间延迟保险丝是一种具有时间延迟特性的防护元件,适用于敏感电子组件和组装件的短路保护。主要应用于IC芯片保护,以及需要对电流过载进行有效控制的场合。399系列可提供从0.125安培到4安培的不同额定电流等级,确保满足各种不同的应用需求。
    主要功能
    - 时间延迟特性:能够在短时间内延时断开,为电路提供保护。
    - 低内部电阻:保证高效的电流传导。
    - 防燃外壳:采用阻燃封装材料,增加安全性。
    - 符合环保标准:无铅、无卤素且符合RoHS标准。
    应用领域
    - 通信设备
    - 电源系统
    - 工业控制
    - 汽车电子
    - 医疗设备

    技术参数


    电气特性
    | 额定电流 | 最大破断能力 | 最小熔化积分 |
    |
    | 0.125A | 50A@65VAC/DC | 1.7450A2s |
    | 0.160A | 1.1000A2s
    | 0.200A | 0.7800A2s
    | 0.250A | 0.5500A2s
    | 0.315A | 0.3810A2s
    | 0.400A | 0.2650A2s
    | 0.500A | 0.1900A2s
    | 0.630A | 0.1300A2s
    | 0.800A | 0.0920A2s
    | 1.00A | 0.0650A2s
    | 1.25A | 0.0470A2s
    | 1.60A | 0.0330A2s
    | 2.00A | 0.0230A2s
    | 2.50A | 0.0170A2s
    | 3.15A | 0.0132A2s
    | 4.00A | 0.0095A2s
    工作条件
    - 温度范围:-40°C 到 +85°C(需要考虑降额)
    - 气候类别:-40°C 到 +85°C/21天(IEC 60068-1,-2-1,-2-2,-78)

    产品特点和优势


    独特功能
    - 减少PCB空间需求:设计紧凑,节省空间。
    - 精准的切断时间:具有高度定义的切断时间,可以有效防止误动作。
    - 低内阻:减少能量损失,提高效率。
    - 阻燃封装:材料耐高温,安全可靠。
    - 环保合规:无铅、无卤素且符合RoHS标准,绿色环保。
    优势
    - 市场竞争力:广泛应用于敏感电子组件保护,具有优异的电气性能和可靠性。
    - 高可靠性:在严苛环境中依然能够稳定运行,满足长期使用的需求。
    - 客户认可度高:被众多知名企业采用,得到市场的广泛认可。

    应用案例和使用建议


    应用案例
    399系列保险丝广泛应用于各类电源模块、通信设备及医疗仪器等领域。例如,在电源模块中,该保险丝能够有效地保护下游的敏感电子元件免受瞬时过电流的损害。
    使用建议
    - 选择合适的额定电流:根据具体应用中的电流需求来选择适合的额定电流。
    - 考虑工作环境:如果工作环境温度较高,建议考虑适当的降额使用。
    - 定期检测和维护:建议定期对电路进行测试和维护,以确保保险丝正常工作。

    兼容性和支持


    兼容性
    - 该系列保险丝与多种电子元件和设备具有良好的兼容性,适用于大多数标准焊接工艺。
    支持信息
    - 厂商提供了详尽的技术支持和维护信息,确保用户能够顺利安装和使用该产品。
    - 可通过官方渠道获取更多资源,包括详细的数据手册和样品。

    常见问题与解决方案


    常见问题
    1. 保险丝断裂后如何更换?
    2. 保险丝失效的原因有哪些?
    解决方案
    1. 更换方法:在确认电路已断电的情况下,使用合适的工具轻轻取出旧的保险丝,并插入新的保险丝。
    2. 失效原因:可能是因为过载、短路或其他异常情况导致的。检查电路并排除故障源后再重新连接保险丝。

    总结和推荐


    综合评估
    399系列保险丝凭借其优秀的电气性能、可靠的使用寿命和广泛的应用范围,在市场上具有很高的竞争力。无论是从保护敏感电子元件的角度,还是从整体系统的稳定性来看,这款产品都是一个理想的选择。
    推荐使用
    对于需要高效、可靠电流保护的场合,强烈推荐使用399系列保险丝。无论是在家用电器、工业设备还是汽车电子领域,它都能展现出卓越的性能。

39911600000参数

参数
额定电流 1.6A
熔断电流 -
额定电压-AC 65V
额定电压-DC 65V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 9.8A²S
长*宽*高 8.5mm*4mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

39911600000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

39911600000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 39911600000 39911600000数据手册

39911600000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0005 ¥ 8.4542
5+ $ 0.8453 ¥ 7.1424
10+ $ 0.7912 ¥ 6.6856
50+ $ 0.6259 ¥ 5.2889
100+ $ 0.5511 ¥ 4.6568
250+ $ 0.499 ¥ 4.2162
500+ $ 0.4493 ¥ 3.7964
1400+ $ 0.4093 ¥ 3.4588
2800+ $ 0.3866 ¥ 3.2671
库存: 1204
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.45
