LFCL0500ZC3

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V Cartridge 底座安装,标准安装,盒式安装
供应商型号: ZT-LFCL0500ZC3
供应商: 海外现货
标准整包数: 1

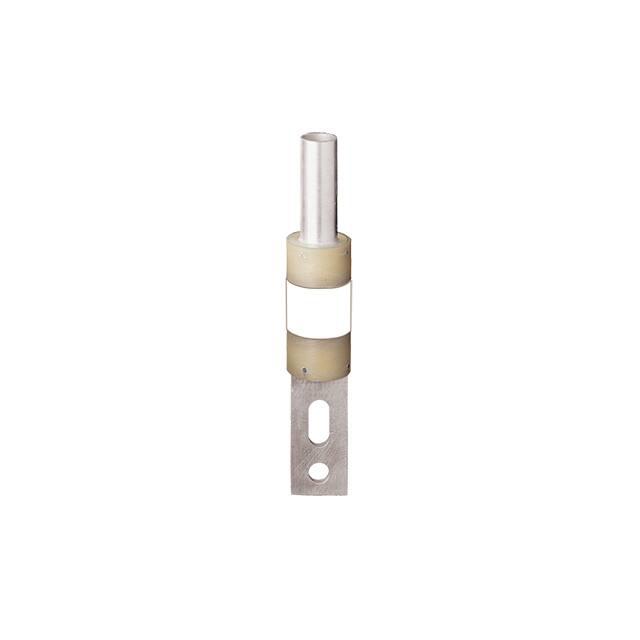

LITTELFUSE 熔断保险丝 LFCL0500ZC3

LFCL0500ZC3概述

    POWR-GARD® Cable Limiter 技术手册

    产品简介


    POWR-GARD® 是一款电缆限流器,专为提供非常快速的短路保护而设计。这种电子元器件主要用于保护故障电缆及其他导体,例如母线道。不同于其他保护装置,POWR-GARD® 不具备额定电流值,不能用于过载保护。它们通过电缆大小来选择,比如500 kcmil电缆需要500 kcmil的电缆限流器。这款产品主要应用于含有三相或多并联导体的电路中,用于隔离故障电缆。此外,它们可以安装在主服务侧的线路端,为服务导体提供短路保护,特别是在服务导体来自大低压网络或低阻抗变压器时。

    技术参数


    - 电压等级: 250 VAC 和 600 VAC
    - 断路能力: 100 kA(250 VAC),200 kA(600 VAC)
    - 电缆尺寸范围: 12 AWG 至 1000 Kcmil 铜
    - 认证信息: 联系技术支持获取更多信息

    产品特点和优势


    - 电流限制特性: 可有效保护导体绝缘并减少故障时的损害。
    - 应用广泛: 由于其多种接头和电缆尺寸的选择,几乎适用于任何情况。
    - 优化设备使用: 正确应用的电缆限流器可能允许使用具有降低耐受度的设备。

    应用案例和使用建议


    - 服务入口导体: 在电路入口处使用以保护主线路。
    - 变压器或网络母线到母线终端箱之间的连接: 作为次级连接使用。
    - 三相或多导体馈线: 在大型商业和工业设施中分配较重负载。
    - 多个单导体服务: 从单一变压器中分配至多户住宅和小型商业设施。
    使用建议:
    - 确保在安装过程中遵循制造商的指导手册。
    - 定期检查和维护,以确保其长期可靠运行。

    兼容性和支持


    - 铝缆兼容性: 特别型号适用于铝缆或导体。
    - 安装工具: 推荐使用 Thomas & Betts 的工具,如 TBM14 和 TBM15 型号的压线钳。
    - 联系技术支持: 如需进一步了解或遇到问题,请联系 Littelfuse 技术支持热线:800-TEC-FUSE。

    常见问题与解决方案


    1. 问题: 设备安装后出现异常噪声。
    - 解决方案: 检查所有接线是否正确连接,确认没有松动的接头。
    2. 问题: 系统无法正常关闭或重启。
    - 解决方案: 检查电源输入和接地系统,确保连接正确且无断开。
    3. 问题: 保险丝寿命短于预期。
    - 解决方案: 确认工作环境的温度和湿度符合规范,必要时增加通风或降温措施。

    总结和推荐


    POWR-GARD® 电缆限流器凭借其出色的电流限制特性、广泛的应用范围及良好的设备兼容性,在众多应用场景中表现出色。其易于安装和维护的特点使其成为值得推荐的产品。无论是大型商业建筑还是工业应用,它都能提供可靠的保护,确保系统的安全运行。因此,我们强烈推荐使用 POWR-GARD® 电缆限流器。

LFCL0500ZC3参数

参数
额定电压-AC 600V
额定电压-DC -
熔断特性 -
保险丝类型 Cartridge
熔断 I²t -
额定电流 -
熔断电流 -
安装方式 底座安装,标准安装,盒式安装
零件状态 在售
包装方式 盒装

LFCL0500ZC3厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LFCL0500ZC3数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE LFCL0500ZC3 LFCL0500ZC3数据手册

LFCL0500ZC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
