JLLN040.TXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 160V 300V Fast Blow 40A 底座安装,盒式安装 22.2mm(长度)
供应商型号: 576-JLLN040.TXP
供应商: Mouser
标准整包数: 1

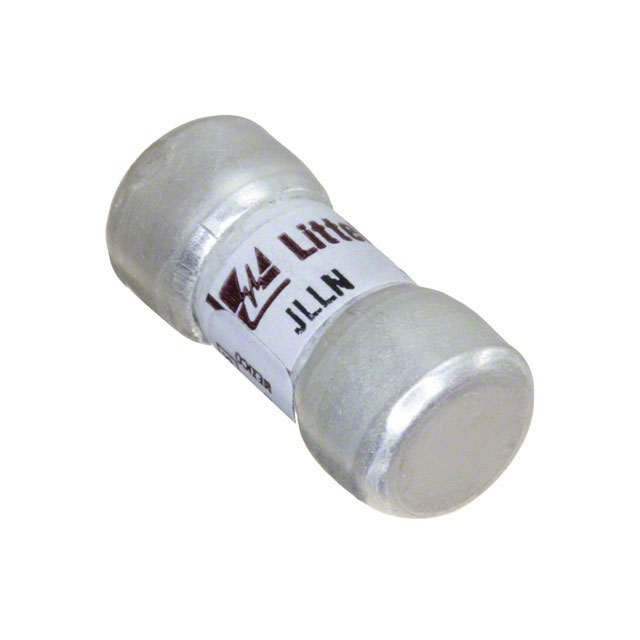

LITTELFUSE 熔断保险丝 JLLN040.TXP

JLLN040.TXP概述

    JLLN系列快速熔断器:详细技术手册

    产品简介


    JLLN系列快熔断器是由Littelfuse公司生产的高品质保护器件。这款熔断器主要用于驱动系统和对浪涌敏感组件的短路保护。其主要特点是在高电流(大于30安培)条件下依然保持紧凑设计,尺寸仅为同等级别R类熔断器的三分之一。此外,这些熔断器还提供了非电感电路和设备的过载及短路保护,特别适合用于变频器、电源转换装置、供电单元、紧凑型主开关等多种工业场合。

    技术参数


    - 电压范围:交流300伏特,直流根据电流不同分为160伏特(1-60安培) 和125伏特(70-1200安培)。
    - 电流范围:1至1200安培。
    - 分断能力:交流为200千安培,直流为50千安培(1-30安培),20千安培(35-1200安培)。
    - 材料:1-30安培:酚醛树脂外壳,青铜帽;35-1200安培:酚醛树脂外壳,铜帽。
    - 认证标准:符合UL 248-15 Class T标准。
    - 环境:RoHS符合。

    产品特点和优势


    - 安全性能:提供高达200,000安培的安全中断能力。
    - 电流限制:能够有效减少短路引起的加热和磁效应,延长设备使用寿命。
    - 快速响应:为需要快速过载保护的设备提供迅速的短路响应。
    - 紧凑设计:尺寸小,能更高效地利用空间,特别适合于紧凑型主开关和计量堆栈保护。
    - 应用广泛:适用于多种工业设备,如变频器、电源转换装置、电源供应和配电单元等。

    应用案例和使用建议


    应用案例:
    - 在变频器和其他电源转换设备中,这些熔断器能够防止昂贵的半导体组件被击穿。
    - 为电力系统的整体安全性提供保障。
    使用建议:
    - 对于关键设备的短路保护,选择合适的电流等级以确保最佳的保护效果。
    - 定期检查和维护,以保证设备的长期稳定运行。

    兼容性和支持


    JLLN系列熔断器与各种工业设备兼容,并提供一系列的配套服务和维修支持,包括熔断器安装支架、配件等。所有产品均经过严格的质量检测,符合多项国际标准认证。

    常见问题与解决方案


    - 问题1:设备在高温环境下无法正常工作。
    - 解决办法:确认使用的环境温度是否在规定的范围内,并确保散热措施得当。
    - 问题2:熔断器频繁跳闸。
    - 解决办法:检查设备是否存在过载情况,确保负载电流在熔断器额定范围内。
    - 问题3:设备启动时熔断器无法闭合。
    - 解决办法:核实熔断器的极性连接是否正确,并检查电源电压是否匹配。

    总结和推荐


    JLLN系列熔断器以其紧凑的设计、可靠的安全性能和广泛的应用范围,在工业领域中表现出色。无论是对于新设备还是现有设备的改造升级,都是一个理想的选择。因此,我们强烈推荐这一系列产品给各类需要进行过流保护的设备。
    希望这篇技术手册能帮助您更好地了解和使用JLLN系列熔断器。如有任何疑问,欢迎随时联系我们的技术支持团队。

JLLN040.TXP参数

参数
熔断特性 -
保险丝类型 Fast Blow
熔断 I²t -
额定电流 40A
熔断电流 -
额定电压-AC 300V
额定电压-DC 160V
长*宽*高 22.2mm(长度)
安装方式 底座安装,盒式安装
零件状态 在售
包装方式 盒装

JLLN040.TXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JLLN040.TXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE JLLN040.TXP JLLN040.TXP数据手册

JLLN040.TXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 40.854 ¥ 345.2163
5+ $ 33.264 ¥ 281.0808
10+ $ 30.6936 ¥ 259.3609
50+ $ 22.6476 ¥ 191.3722
100+ $ 21.42 ¥ 180.999
250+ $ 20.9685 ¥ 177.1838
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 345.21
