38211250410

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 6.88A²S 100A 慢速熔断 Board Mount (Cartridge Style Excluded) 1.25A 垂直安装,通孔安装 8mm(高度)
供应商型号: F7981-ND
供应商: Digi-Key
标准整包数: 1

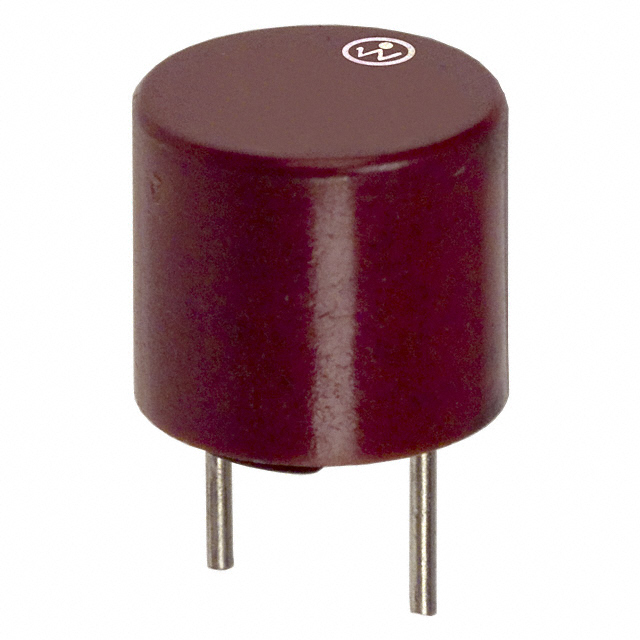

LITTELFUSE 熔断保险丝 38211250410

38211250410概述

    382 Series TR5® Time-Lag Fuse 技术手册

    产品简介


    382 系列是 TR5® 时间延迟保险丝,其额定电压为 250V,具有增强的断路能力,并符合 IEC 60127-3 标准。该系列保险丝主要用于电池充电器、消费电子设备、电源供应和工业控制器等领域。它是一种径向引脚保险丝,提供了多种电流范围,满足不同应用需求。

    技术参数


    | 额定电流 | 电压等级 | 断路能力(@250VAC) | 冷态电阻(欧姆) | 最大电压降(mV) | 最大功率耗散(mW) | 最小熔化积分(A²s) |

    | 1.00A | 250V | 100A | 0.0625 | 100 | 400 | 4.85 |
    | 1.25A | 250V | 100A | 0.0500 | 95 | 465 | 6.88 |
    | 1.60A | 250V | 100A | 0.0377 | 90 | 490 | 12.67 |
    | 2.00A | 250V | 100A | 0.0280 | 85 | 670 | 17.80 |
    | 2.50A | 250V | 100A | 0.0215 | 80 | 750 | 29.69 |
    | 3.15A | 250V | 100A | 0.0176 | 75 | 900 | 45.35 |
    | 4.00A | 250V | 100A | 0.0138 | 70 | 1200 | 72.00 |
    | 5.00A | 250V | 100A | 0.0108 | 65 | 1250 | 121.25 |
    | 6.30A | 250V | 100A | 0.0076 | 65 | 1400 | 148.84 |
    | 8.00A | 250V | 100A | 0.0059 | 63 | 1600 | 233.60 |
    | 10.00A | 250V | 100A | 0.0042 | 57 | 1600 | 365.00 |

    产品特点和优势


    - 低内部电阻:确保高效运行和降低能耗。
    - 高断路能力:额定断路能力为 100A,保证电路安全。
    - 国际认证:通过多个国家的安全认证。
    - 抗震防振:适用于恶劣环境下的使用。
    - 可选插件式或直接焊接到PCB:提供更大的灵活性和便利性。
    - 无卤素、无铅且符合RoHS标准:环保材料,减少对环境的影响。

    应用案例和使用建议


    382 系列 TR5® 时间延迟保险丝广泛应用于各类电子设备中,例如电池充电器、消费电子产品、电源供应系统和工业控制器等。以下是几类典型的应用案例:
    - 电池充电器:在充电器中使用该保险丝可以防止过载损坏充电器和电池。
    - 消费电子:在便携式设备如手机和平板电脑中,使用该保险丝可以提高设备的安全性。
    - 工业控制器:在工业环境中使用该保险丝可以保护设备免受短路或过载导致的损坏。
    使用建议:
    - 在选择合适的保险丝时,需要考虑具体应用场景和电流需求。
    - 为了延长使用寿命,在高温环境下可能需要进行适当的温度重评。
    - 建议在实际应用中进行充分的测试以确保产品的最佳性能。

    兼容性和支持


    该产品兼容多种应用场合和标准,能够与不同的电子元件或设备配合使用。厂商提供了详尽的技术支持和售后服务,以确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题一:保险丝出现过早断开
    - 解决方案:检查是否有异常负载或短路情况发生。确认连接正确且没有超过保险丝的额定电流。
    - 问题二:无法焊接
    - 解决方案:检查焊接条件是否符合标准,比如温度、时间和焊接速度。必要时可以联系技术支持获取进一步指导。

    总结和推荐


    综上所述,382 系列 TR5® 时间延迟保险丝具有优异的电气性能、可靠性和环境适应性。其独特的特点使其成为各种应用的理想选择。我们强烈推荐在需要高性能保险丝的项目中使用此产品。

38211250410参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 6.88A²S
额定电流 1.25A
熔断电流 100A
长*宽*高 8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

38211250410厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

38211250410数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 38211250410 38211250410数据手册

38211250410封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2075 ¥ 10.2034
5+ $ 1.0051 ¥ 8.4931
10+ $ 0.8705 ¥ 7.3556
50+ $ 0.7219 ¥ 6.0998
100+ $ 0.6414 ¥ 5.3674
250+ $ 0.5765 ¥ 4.8242
500+ $ 0.5316 ¥ 4.4487
1000+ $ 0.49 ¥ 4.1007
5000+ $ 0.4269 ¥ 3.5728
库存: 790
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.2
