37011600410

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.53A²S 50A 快速熔断 Board Mount (Cartridge Style Excluded) 1.6A 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: 2752678
供应商: 海外现货
标准整包数: 1

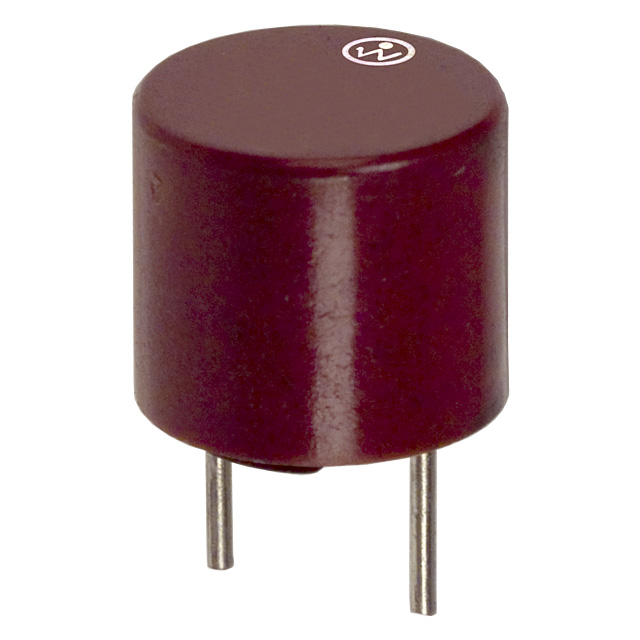

LITTELFUSE 熔断保险丝 37011600410

37011600410概述

    TR5® 370 系列快熔断保险丝技术手册

    产品简介


    TR5® 370系列是Littelfuse公司生产的小型快速熔断保险丝。这些保险丝的设计符合IEC 60127-3标准,提供了一系列电流范围(从0.040A到6.3A),并适用于250V的工作电压。它们的主要功能是保护电路免受过电流损害,具有出色的快速响应时间。370系列保险丝广泛应用于消费电子、电源供应、电池充电器和工业控制器等领域。

    技术参数


    以下是370系列保险丝的关键技术规格和性能参数:
    - 额定电流:0.040A至6.3A
    - 工作电压:250V
    - 熔断特性:
    - 150% 额定电流时,至少1小时开路
    - 210% 额定电流时,最长时间为30分钟
    - 275% 额定电流时,最短时间为10毫秒;最长时间为3秒
    - 400% 额定电流时,最短时间为3毫秒;最长时间为300毫秒
    - 1000% 额定电流时,最大时间为20毫秒
    - 额定温度范围:-40℃至+85℃(考虑到降额使用)
    - 热重定曲线:在室温23℃下的百分比额定值
    - 机构认证:UL, IEC 60127-3

    产品特点和优势


    370系列保险丝具有以下独特功能和优势:
    - 低内部电阻:降低能量损耗,提高系统效率
    - 抗冲击和振动:能够承受多次冲击和振动,适合恶劣环境
    - 国际认证:获得UL和IEC认证,符合全球安全标准
    - 铅及卤素自由:环保设计,符合RoHS标准
    - 安装简便:提供直插式和焊锡式两种版本,便于PCB布局

    应用案例和使用建议


    370系列保险丝广泛应用于消费电子、电池充电器、电源供应和工业控制器等场合。建议在应用前进行充分测试,确保产品符合具体应用需求。使用过程中,注意散热和环境条件,确保保险丝在最佳状态下运行。

    兼容性和支持


    370系列保险丝与常见的PCB设计兼容,可直接焊接到电路板上。厂商提供详尽的技术支持和文档资源,包括手册和样品。这些支持可以帮助工程师更好地理解产品的特性和应用方法。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决办法:
    - 问题1:保险丝在正常情况下频繁断开
    - 解决方案:检查电路是否有异常过电流现象,如电路短路或负载过大。
    - 问题2:焊接过程中保险丝损坏
    - 解决方案:遵循正确的焊接参数,使用适当的预热时间和焊接温度。

    总结和推荐


    总体而言,370系列保险丝是一款高性能的产品,具备快速响应时间、低内部电阻和高可靠性等特点。它的多功能性和广泛的应用范围使其成为许多电子应用的理想选择。对于需要可靠电路保护的工程师来说,370系列是一个值得推荐的选择。

37011600410参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.53A²S
额定电流 1.6A
熔断电流 50A
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
长*宽*高 8mm(长度)*8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

37011600410厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

37011600410数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 37011600410 37011600410数据手册

37011600410封装设计

查看详情并下载
Symbol
Footprint
3D Model
