首页  >  产品百科  >  0224002.DRT3P

0224002.DRT3P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 1.5A²S 快速熔断 Cartridge,Glass 2A 插件 通孔安装 5mm(长度)*15mm(宽度)
供应商型号: ZT-0224002.DRT3P
供应商: 海外现货
标准整包数: 1

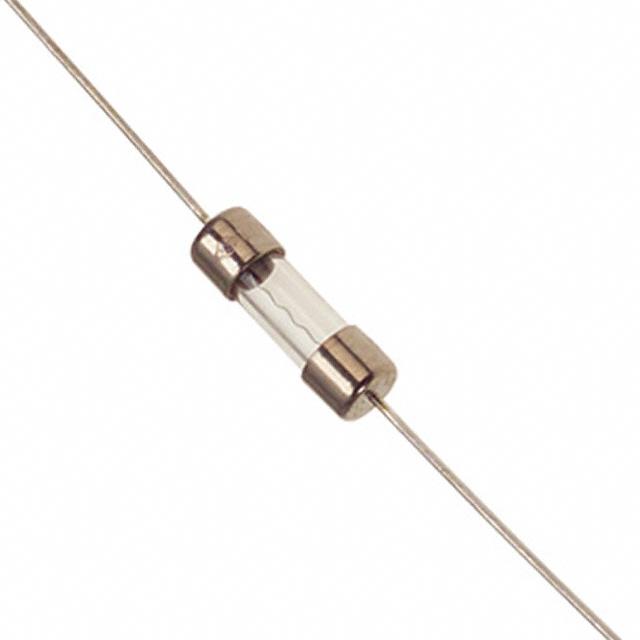

LITTELFUSE 熔断保险丝 0224002.DRT3P

0224002.DRT3P概述

    224/225 系列快熔断保险丝技术手册

    产品简介


    224/225 系列快熔断保险丝是用于电路保护的重要组件,以其快速响应时间而闻名。这些保险丝提供快速熔断功能,适用于各种应用场合,如家用电器和工业设备中的组件或内部电路的单独保护。224/225 系列采用无铅设计,可替换传统的 3AG 快速熔断保险丝,占用空间仅为后者的一三分之一。除了无引线封装外,还可以选择带套管的版本。

    技术参数


    224/225 系列快熔断保险丝的主要技术规格如下:
    | 额定电流 (A) | 电压等级 (V) | 熔断电流 (A²s) | 间歇电流容量 |
    ||
    | 0.1 | 250 | 0.1 | 35A @ 250Vac |
    | 0.125 | 0.125 | 0.00075 | 10KA @ 125Vac |
    | 0.25 | 0.25 | 0.00286 | 10KA @ 125Vdc |
    | ... | ... | ... | ... |
    其他详细参数还包括:
    - 电气特性:符合 UL 248-14 标准
    - 尺寸:玻璃管体、镍镀黄铜帽、锡镀铜引脚
    - 工作温度范围:-55°C 至 +125°C
    - 冲击和振动耐受能力:经过热冲击、振动和湿度测试
    - 盐雾试验:耐腐蚀性能

    产品特点和优势


    - 快速熔断能力:能够在短时间内切断过载电流,有效保护下游电路
    - 小体积:与 3AG 系列相比,占用空间仅为三分之一
    - 无铅设计:符合环保标准,适合多种现代应用
    - 多功能性:可用于多种封装形式(套管、轴向引脚)

    应用案例和使用建议


    - 应用案例:适用于家庭和工业环境中常见的电机、变压器和其他电子装置的过载保护
    - 使用建议:
    - 在选择合适规格的保险丝时,应根据实际电路的工作电流来确定
    - 确保安装过程中遵循正确的焊接参数,以避免因焊接不良导致的可靠性问题

    兼容性和支持


    - 兼容性:与现有电路板和各种电子设备具有良好的兼容性
    - 技术支持:制造商提供了详尽的技术文档和应用指南,并可通过官方网站获取最新的产品信息和技术支持

    常见问题与解决方案


    - 问题:保险丝熔断后需要更换吗?
    - 解答:是的,保险丝一旦熔断,即表示电路中存在过载情况,需要更换新的保险丝以恢复电路正常运行
    - 问题:如何确保正确焊接?
    - 解答:严格按照制造商推荐的焊接参数进行操作,特别是预热时间和焊接温度,以避免损坏保险丝

    总结和推荐


    综上所述,224/225 系列快熔断保险丝凭借其小巧紧凑的设计、快速熔断能力和广泛的适用性,在各类电子设备中表现出色。对于需要高效、可靠电路保护的应用场景,这一系列产品无疑是一个优秀的选择。推荐给那些寻求高品质电路保护方案的专业人士和制造商。

0224002.DRT3P参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 1.5A²S
额定电流 2A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
长*宽*高 5mm(长度)*15mm(宽度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0224002.DRT3P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0224002.DRT3P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0224002.DRT3P 0224002.DRT3P数据手册

0224002.DRT3P封装设计

查看详情并下载
Symbol
Footprint
3D Model
