0318.750HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 1.84A²S 快速熔断 Cartridge,Glass 750mA 插件,D7XL32.7MM 通孔安装 32.72mm(长度)
供应商型号: 576-0318.750HXP
供应商: Mouser
标准整包数: 1

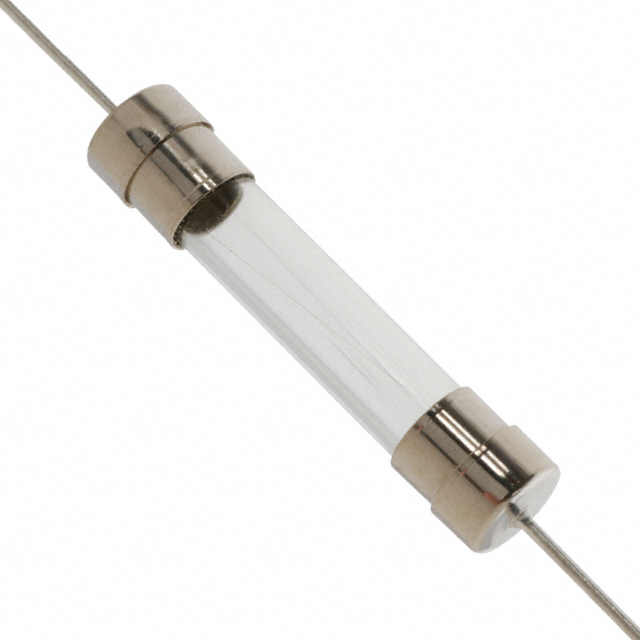

LITTELFUSE 熔断保险丝 0318.750HXP

0318.750HXP概述

    # 312/318 系列快熔型 3AG 轴向引线及片式保险丝技术手册

    产品简介


    Littelfuse 的 312/318 系列快熔型 3AG 保险丝是为广泛的电路保护需求而设计的高性能电子元器件。这一系列产品采用轴向引线或片式封装,满足多种应用要求。其核心功能在于提供快速断路保护,广泛应用于家用电器、工业设备以及各种电子系统的电路保护。作为一款高可靠性的电子元件,312/318 系列特别适用于需要快速反应和卓越性能的关键应用场合。

    技术参数


    以下是 312/318 系列快熔型保险丝的主要技术参数和规格:
    | 额定电流(A) | 电压等级(V) | 断开能力(A) | 冷态电阻(Ω) | 熔化 I²t (A²s) |

    | 0.062 | 250 | 35A@250Vac | 0.000249 | N/A |
    | 0.1 | 250 | 11.2800 | 0.00171 | N/A |
    | 0.125 | 250 | 7.1450 | 0.00289 | N/A |
    | 0.15 | 250 | 5.1300 | 0.00550 | N/A |
    | ... | ... | ... | ... | ... |
    支持的应用:
    - 工作温度范围:-55°C 至 +125°C
    - 工业级防护标准:通过 MIL-STD-202 测试条件验证(如振动、湿度、盐雾等)
    - RoHS 和无铅符合标准
    - 包装形式:玻璃管体+镍镀黄铜帽,引脚为镀锡铜材质

    产品特点和优势


    312/318 系列快熔型 3AG 保险丝的独特优势在于其快速断路响应能力和对恶劣工作环境的强大适应性:
    - 快速断路:能在额定电流的 200% 或更高负载下迅速切断电路,有效防止过载风险。
    - 广泛适用:可用于家电设备、电源模块和通信系统等多领域。
    - 符合行业规范:UL 248-14 和 RoHS 标准认证确保了产品质量与环保性。

    应用案例和使用建议


    应用场景
    1. 家用电器保护:用于冰箱、洗衣机等大型家电的内部电路保护。
    2. 工业控制设备:适合工厂自动化控制系统中的敏感电子部件保护。
    3. 太阳能逆变器:用于功率转换装置的过流保护。
    使用建议
    - 在高功率环境中,推荐选用较高额定电流的产品。
    - 当环境温度升高时,需按照标准曲线进行降额使用。
    - 安装前请参考推荐的焊接参数以确保最佳连接质量。

    兼容性和支持


    312/318 系列支持多种安装方式(如插拔式、面板安装),并兼容不同类型的接头配件。Littelfuse 提供详尽的技术文档支持,并可通过官方网站获取样品申请及技术支持服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后保险丝立即烧毁 | 检查是否超过额定电流运行 |
    | 温度变化导致保险丝频繁动作 | 按照温升曲线调整电路设计 |
    | 无法找到对应规格型号 | 联系 Littelfuse 工厂定制特殊规格 |

    总结和推荐


    综上所述,Littelfuse 的 312/318 系列快熔型 3AG 保险丝凭借其卓越的性能、可靠性以及广泛的适用范围,在众多领域内展现了强大的竞争力。无论是家庭消费电子还是工业级别设备,该系列都表现出色。强烈推荐给需要高精度、高效能电路保护解决方案的专业用户群体。

0318.750HXP参数

参数
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 1.84A²S
额定电流 750mA
长*宽*高 32.72mm(长度)
通用封装 插件,D7XL32.7MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0318.750HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0318.750HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0318.750HXP 0318.750HXP数据手册

0318.750HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.288 ¥ 10.8836
5+ $ 1.0626 ¥ 8.979
10+ $ 0.981 ¥ 8.289
50+ $ 0.7788 ¥ 6.5809
100+ $ 0.7238 ¥ 6.1161
300+ $ 0.6696 ¥ 5.6581
500+ $ 0.5789 ¥ 4.8915
1000+ $ 0.5281 ¥ 4.4626
2500+ $ 0.472 ¥ 3.9881
库存: 307
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.88
