LFG600151CDINR

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 块 Cartridge 15A DIN导轨安装
供应商型号: 576-LFG600151CDINR
供应商: Mouser
标准整包数: 1

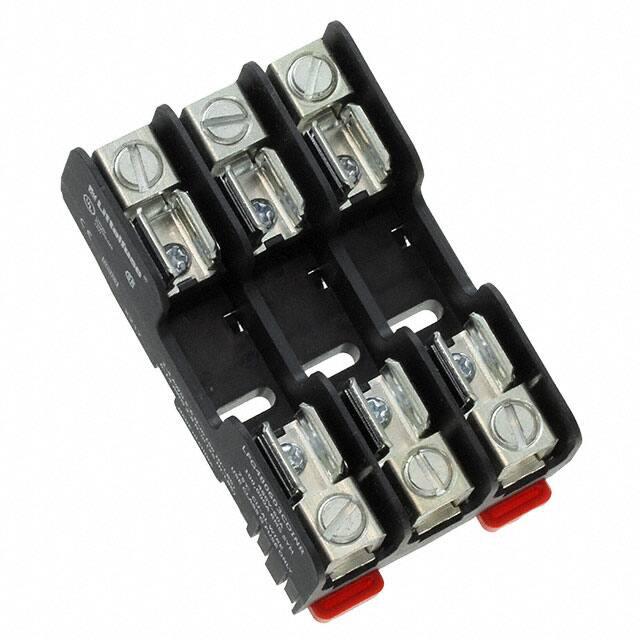

LITTELFUSE 保险丝座和保险丝夹 LFG600151CDINR

LFG600151CDINR概述

    POWR-GARD® LF系列 Class G 熔断块技术手册

    1. 产品简介


    POWR-GARD® LF系列 Class G 熔断块是Littelfuse公司推出的一种专为电力系统设计的安全保护装置。该产品主要用于电力系统的分支电路保护,适用于额定电压为600VAC(0-20A)和480VAC(25-60A)的应用场合。它们通过提供快速而可靠的过电流保护,保障设备和系统的安全运行。主要功能包括提供即时的电路保护,防止短路和过载引起的损坏。

    2. 技术参数


    | 额定电流 | 极数 | 订单号 | 接线类型 | 底座温度等级 | DIN导轨安装 | 终端信息 |
    ||
    | 15A | 1 | LFG600151 | 铜(只) | 固体/绞合 | √ | 压接终端(6-14 AWG),扭力:4.0 N-m (35 in-lbs) |
    | 15A | 2 | LFG600152 | 铜(只) | 150°C压力板 | √ | 10-14 AWG,扭力:2.3 N-m (20 in-lbs) |
    | 15A | 3 | LFG600153 | 铜(只) | 螺钉 | √ | 10-14 AWG,扭力:2.3 N-m (20 in-lbs) |
    | 20A | 1 | LFG600201 | 铜(只) | 固体/绞合 | √ | 压接终端(6-14 AWG),扭力:4.0 N-m (35 in-lbs) |
    | 20A | 2 | LFG600202 | 铜(只) | 150°C压力板 | √ | 10-14 AWG,扭力:2.3 N-m (20 in-lbs) |
    | 20A | 3 | LFG600203 | 铜(只) | 螺钉 | √ | 10-14 AWG,扭力:2.3 N-m (20 in-lbs) |
    | 30A | 1 | LFG480301 | 铜(只) | 固体/绞合 | √ | 压接终端(6-14 AWG),扭力:4.0 N-m (35 in-lbs) |
    | 30A | 2 | LFG480302 | 铜(只) | 150°C压力板 | √ | 10-14 AWG,扭力:2.3 N-m (20 in-lbs) |
    | 30A | 3 | LFG480303 | 铜(只) | 螺钉 | √ | 10-14 AWG,扭力:2.3 N-m (20 in-lbs) |
    | 60A | 1 | LFG480601 | 铜/铝 | 压接终端(2-4 AWG),扭力:5.6 N-m (50 in-lbs) |
    | 60A | 2 | LFG480602 | 铜/铝 | 125°C压力板 | 10-14 AWG,扭力:2.8 N-m (25 in-lbs) |
    | 60A | 3 | LFG480603 | 铜/铝 | 螺钉 | 10-14 AWG,扭力:2.8 N-m (25 in-lbs) |

    3. 产品特点和优势


    - 多用途接线:支持铜和铝两种接线类型,能够广泛应用于各种电力系统中。
    - 便捷安装:设计有通用安装孔,便于安装和更换。
    - 可靠保护:符合UL和CSA认证标准,确保可靠的电路保护。
    - 温度适应性:底座温度等级高达150°C,适用于高温环境。

    4. 应用案例和使用建议


    该产品广泛应用于工业控制设备、商业建筑及住宅配电系统等场合。为了确保最佳效果,在安装过程中需注意以下几点:
    - 确保熔断块与安装基板之间的连接牢固,避免松动。
    - 选择适当的电线类型和尺寸,以确保电流通畅。
    - 按照推荐的扭力值紧固螺钉或压力板,以保证良好的电气接触。

    5. 兼容性和支持


    这些熔断块与各种DIN导轨兼容,并且支持多种接线类型。Littelfuse公司提供了详尽的技术文档和支持服务,包括在线资源和技术支持团队,确保客户在使用过程中获得及时帮助。

    6. 常见问题与解决方案


    - 问题1:如何正确紧固螺钉?
    - 解决方法:按照表格中的推荐扭力值进行紧固,确保电气接触良好。

    - 问题2:接线类型不明确怎么办?
    - 解决方法:请参考订购信息中的接线类型要求,并选择相应的熔断块型号。
    - 问题3:安装时需要考虑哪些因素?
    - 解决方法:确保安装基板稳固,电线选择合适,避免过载和短路风险。

    7. 总结和推荐


    POWR-GARD® LF系列 Class G 熔断块以其广泛的应用范围、便捷的安装方式和可靠的安全性能,成为电力系统中不可或缺的重要部件。对于需要高效电路保护的应用场合,强烈推荐使用这款产品。通过仔细遵循安装指导和注意事项,可以确保长期稳定的运行效果。

LFG600151CDINR参数

参数
额定电流 15A
保险丝座类型
保险丝类型 Cartridge
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

LFG600151CDINR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LFG600151CDINR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE LFG600151CDINR LFG600151CDINR数据手册

LFG600151CDINR封装设计

查看详情并下载
Symbol
Footprint
3D Model
