首页  >  产品百科  >  02301.25DRT3SP

02301.25DRT3SP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 9.8A²S 慢速熔断 Cartridge,Glass 1.25A 插件,D4.5XL14.5MM 标准安装,盒式安装,通孔安装 14.5mm(长度)
供应商型号: ZT-02301.25DRT3SP
供应商: 海外现货
标准整包数: 1

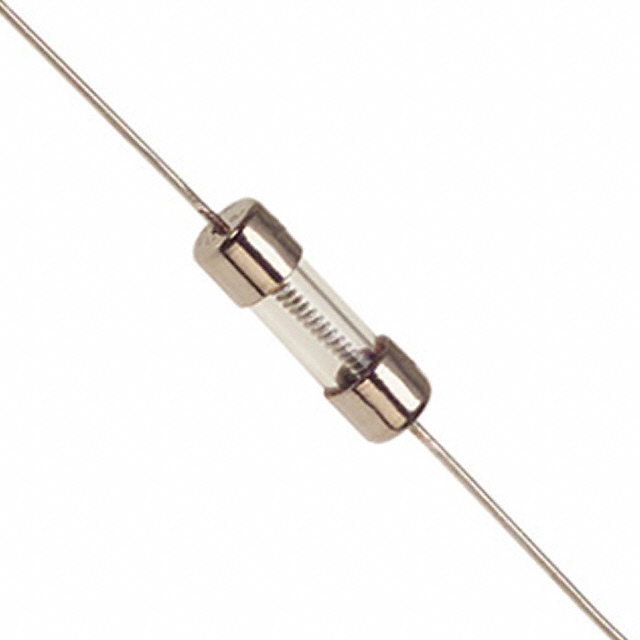

LITTELFUSE 熔断保险丝 02301.25DRT3SP

02301.25DRT3SP概述


    产品简介


    Littelfuse 229/230系列Slo-Blo®保险丝是一种时间延迟型保险丝,具有慢熔断特性,适用于各种高电流应用。它们提供2AG尺寸的保险丝管或轴向引线形式,且可选安装指示功能。这款保险丝广泛应用于电信行业及其他需要严格过电流保护的应用领域。由于其独特的特性,这种保险丝特别适合用于需要高脉冲电流耐受能力的设备。

    技术参数


    - 额定电压: 250VAC,部分型号达到310VAC,也有125VDC的型号
    - 额定电流范围: 0.250A - 7A
    - 保险丝熔断时间:
    - 额定电流100%时,最小熔断时间为4小时
    - 额定电流135%时,最大熔断时间为1小时
    - 额定电流200%时,最小熔断时间为3秒,最大熔断时间为20秒
    - 断流能力: 35A @ 250VAC,10KA @ 125VAC,10KA @ 125VDC,80A @ 310VAC
    - 冷电阻: 随电流变化而变化
    - 温度范围: -55°C至+125°C
    - 认证机构: E10480, 29862, UL 248-14等

    产品特点和优势


    1. 多形态选择: 可提供玻璃保险丝管和轴向引线两种形式,以适应不同的安装需求。
    2. RoHS合规性: 符合环保要求,不含铅。
    3. 指示选项: 提供了指示功能,可通过改变玻璃体颜色迅速识别已熔断的保险丝,有助于快速定位和故障排查。
    4. 板洗耐受性: 某些型号可以通过额外的密封处理来增强板洗耐受性。
    5. 兼容多种标准: 通过UL标准认证,确保符合相关行业安全规范。

    应用案例和使用建议


    应用场景:
    Littelfuse 229/230系列保险丝适用于各类需要高脉冲电流耐受能力的电信设备及工业控制设备。例如,在某些高功率设备中,需要在瞬间承受大电流的情况下正常工作,这种保险丝可以有效防止瞬态电流造成的损坏。
    使用建议:
    在选择保险丝时,应根据实际负载条件选择合适的电流等级,以避免不必要的更换。同时,考虑到其特殊的设计,建议在安装和焊接过程中采取适当的措施,比如使用波峰焊时应遵循推荐的预热时间和焊接温度。

    兼容性和支持


    兼容性:
    此款保险丝可与不同类型的保险丝夹配套使用,如Littelfuse自家的245型面板安装式保险丝夹、150型直通保险丝夹等。此外,还提供了各种配件,如PC板安装式保险丝夹,以满足不同应用需求。
    支持与维护:
    对于具体的技术咨询和支持,建议联系Littelfuse工厂。此外,该产品还提供了一系列的文档和资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 如何确定需要的电流等级?
    - 解决办法: 根据实际负载电流计算所需的最大电流,并根据所选保险丝的最大允许电流进行选择。通常建议选择比实际负载电流稍高的保险丝。

    2. 问题: 如何处理保险丝熔断后?
    - 解决办法: 检查电路并找出导致电流过大的原因,更换合适的保险丝。如果配备了指示功能,检查保险丝的外观是否有异常变色。

    总结和推荐


    综上所述,Littelfuse 229/230系列Slo-Blo®保险丝凭借其卓越的时间延迟特性、高电流耐受能力和多功能设计,在众多应用领域内展现出显著的优势。它不仅适用于电信设备,还广泛应用于其他需要高可靠性过电流保护的应用场合。鉴于其出色的表现和广泛的适用性,强烈推荐此款保险丝作为同类产品的首选。
    如果你的应用场景要求高可靠性和快速故障排查,那么Littelfuse 229/230系列Slo-Blo®保险丝将是你的不二之选。

02301.25DRT3SP参数

参数
保险丝类型 Cartridge,Glass
熔断 I²t 9.8A²S
额定电流 1.25A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
长*宽*高 14.5mm(长度)
通用封装 插件,D4.5XL14.5MM
安装方式 标准安装,盒式安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

02301.25DRT3SP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

02301.25DRT3SP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 02301.25DRT3SP 02301.25DRT3SP数据手册

02301.25DRT3SP封装设计

查看详情并下载
Symbol
Footprint
3D Model
