0472001.MXL

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 0.9384A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1A 插件,D2.8XL7.1MM 通孔安装 7.11mm(长度)
供应商型号: ZT-0472001.MXL
供应商: 海外现货
标准整包数: 1

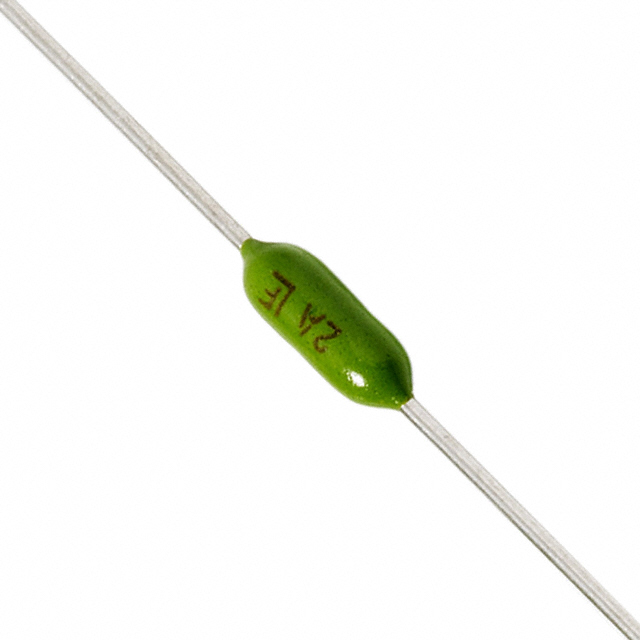

LITTELFUSE 熔断保险丝 0472001.MXL

0472001.MXL概述


    产品简介


    PICO® II Time Lag Fuse 472 系列是一种轴向引线式保险丝,设计用于需要承受适度浪涌电流的应用场景,并具有非常低的熔丝电阻。该系列产品特别适合于那些要求较高浪涌电流耐受能力的应用场合,例如家电、工业控制设备和消费电子产品。对于更高浪涌电流需求的应用,可以考虑使用 473 系列。

    技术参数


    电气特性
    - 额定电流:0.5A 至 5A
    - 开断时间:额定电流的 100%,最少 4 小时;200%,最多 120 秒
    - 开断电流:
    - 0.5A 至 3A:在 125VAC 和 VDC 下为 50A
    - 3.5A 至 5A:在 125VAC 下为 50A
    认证和批准
    - 已被 Underwriters Laboratories (UL) 认可,认证编号可查阅相关文件。
    环境规格
    - 操作温度范围:-55°C 至 125°C
    - 冲击测试:符合 MIL-STD-202 方法 213 测试条件 I(峰值冲击加速度 100G,持续时间 6 毫秒)
    - 振动测试:符合 MIL-STD-202 方法 201(频率范围 10-55Hz)和方法 204 测试条件 C(频率范围 55-2000Hz,峰值加速度 10G)
    - 防潮测试:符合 MIL-STD-202 方法 106
    物理规格
    - 材料:封装环氧涂层,焊锡铜引线,符合 RoHS 标准,纯锡镀铜引线
    - 阻燃等级:UL 94V0
    - 焊接参数:波峰焊接 260°C,最长 10 秒
    - 焊接可焊性:符合 MIL-STD-202 方法 208
    - 引线拉力:符合 MIL-STD-202 方法 211 测试条件 A,能承受 7 磅轴向拉力测试

    产品特点和优势


    PICO® II Time Lag Fuse 472 系列保险丝具有以下特点和优势:
    - 低电阻:出色的电阻性能,有助于减少功耗。
    - 耐久性高:经过严格的环境测试,确保在极端条件下依然可靠。
    - 适中的浪涌电流耐受能力:在不影响保护性能的前提下,能承受一定范围内的浪涌电流。
    - 符合环保标准:符合 RoHS 和 UL 94V0 标准,适用于环保要求严格的应用场景。

    应用案例和使用建议


    应用案例
    PICO® II Time Lag Fuse 472 系列广泛应用于各种家用电器、工业控制系统和消费电子产品中,如空调、洗衣机、微波炉等。这些应用通常需要保险丝能够承受较高的启动电流,同时在正常运行期间提供有效的过流保护。
    使用建议
    - 在选择保险丝时,需根据具体应用需求选择合适的额定电流和电压,以确保其在实际工作中的有效性和可靠性。
    - 考虑到浪涌电流的影响,在某些特定应用中可能需要使用更高规格的 473 系列。
    - 安装时应注意保持引线的连接稳定,避免因振动导致接触不良或损坏。

    兼容性和支持


    PICO® II Time Lag Fuse 472 系列保险丝与多种电子设备和其他电子元器件兼容。制造商提供了详尽的技术支持和服务,包括产品文档、安装指南和故障排除手册。如有任何问题,用户可以通过官方渠道获得及时的技术支持。

    常见问题与解决方案


    常见问题
    1. 保险丝烧毁或断开连接。
    2. 保险丝在正常工作时频繁断开。
    解决方案
    1. 保险丝烧毁或断开连接:
    - 检查电路是否有短路现象。
    - 检查保险丝的额定电流是否匹配负载的实际需求。
    2. 保险丝在正常工作时频繁断开:
    - 检查电路是否存在过载情况。
    - 检查是否因浪涌电流引起误动作,必要时更换为更高规格的保险丝。

    总结和推荐


    PICO® II Time Lag Fuse 472 系列是一款出色的保险丝产品,具备优异的耐久性和可靠的保护性能。它适用于广泛的电气和电子应用领域,特别是在需要承受较高浪涌电流的情况下。尽管价格相对较高,但其性能卓越且耐用性强,因此值得推荐使用。

0472001.MXL参数

参数
熔断 I²t 0.9384A²S
额定电流 1A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 7.11mm(长度)
通用封装 插件,D2.8XL7.1MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0472001.MXL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0472001.MXL数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0472001.MXL 0472001.MXL数据手册

0472001.MXL封装设计

查看详情并下载
Symbol
Footprint
3D Model
