首页  >  产品百科  >  03540904ZXGY

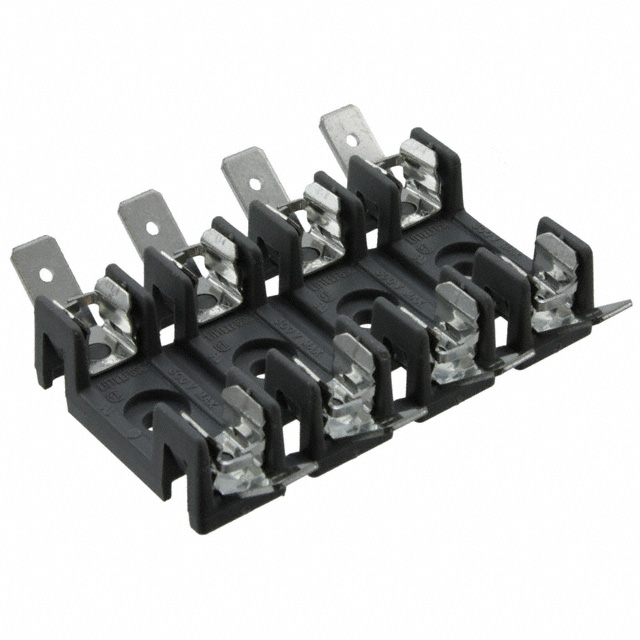

03540904ZXGY

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 块 Cartridge 30A 底座安装 60.45mm(长度)*35.56mm(高度)
供应商型号: F4934-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 03540904ZXGY

03540904ZXGY概述

    电子元器件技术手册:Littelfuse OMNI-BLOK® Cartridge Fuse Blocks

    产品简介


    Littelfuse OMNI-BLOK® Cartridge Fuse Blocks(熔断器块)是一系列用于保护电路免受过载和短路损害的电子元器件。该系列产品通过不同的端子和电流等级满足不同应用场景的需求,广泛应用于工业、汽车、医疗设备及家用电器等领域。这些熔断器块设计坚固,能够承受高达600VDC/VAC的电压,具备良好的电气性能和环境适应能力。

    技术参数


    | 序列号 | 端子类型 | 额定电流 | 特点 |

    | 354 000 | 焊接端子 | 30A, 600VDC/VAC | 适用于焊接连接,低接触电阻 |
    | 354 600 | 快速卡接端子 | 20A, 600VDC/VAC | 采用3/16英寸快速卡接端子,便于安装 |
    | 354 700 | 快速卡接端子 | 30A, 600VDC/VAC | 采用1/4英寸快速卡接端子和0.032英寸夹片,具备自对准功能 |
    | 354 800 | 快速卡接端子 | 20A, 600VDC/VAC | 采用1/4英寸快速卡接端子,无0.032英寸夹片 |
    | 354 900 | 快速卡接端子 | 30A, 600VDC/VAC | 采用1/4英寸快速卡接端子 |
    | 354 101-GY | 印刷电路板端子 | 15A, 600VDC/VAC | 适合印刷电路板应用 |
    其他技术规格
    - 电气强度:1500V最小值
    - 材质:磷青铜(除354900系列外,使用弹簧黄铜)
    - 基座:玻璃增强热塑性塑料,UL 94V0阻燃等级
    - 工作温度范围:-40°C至+85°C

    产品特点和优势


    1. 高可靠性:采用弹簧黄铜夹片设计,可提供更高的电流承载能力。
    2. 防护性:每个端子都有独立的隔离屏障,有效防止夹片损坏和电气击穿。
    3. 易于安装:支持多种端子类型,适合不同连接需求。
    4. 兼容性强:适用于标准尺寸为3AB/AG的熔丝,确保广泛的兼容性。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:在需要高电压保护的工业环境中,如电机控制柜。
    - 汽车电子系统:用于保护关键电子组件,避免过载和短路。
    - 家用电器:例如洗衣机、冰箱等家用电器中的电源保护。
    使用建议
    - 在选择熔断器块时,根据具体应用需求选择合适的电流等级和端子类型。
    - 确保所有连接牢固可靠,以避免因接触不良导致的电气故障。
    - 定期检查并更换过时或损坏的熔断器,确保系统的稳定运行。

    兼容性和支持


    该产品兼容标准尺寸为3AB/AG的熔丝,可与市面上大多数相关设备配套使用。Littelfuse公司提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题: 熔断器频繁熔断。
    - 解决方案: 检查电路是否存在短路或过载现象;更换适配电流等级的熔丝。
    2. 问题: 端子连接不稳定。
    - 解决方案: 确保连接处清洁无杂质,紧固连接螺钉;必要时重新焊接连接。

    总结和推荐


    综上所述,Littelfuse OMNI-BLOK® Cartridge Fuse Blocks凭借其坚固耐用的设计、广泛的兼容性和优异的电气性能,在众多应用场景中表现出色。我们强烈推荐使用这款产品来保护您的电路系统,确保其长期稳定运行。

03540904ZXGY参数

参数
保险丝类型 Cartridge
额定电流 30A
保险丝座类型
长*宽*高 60.45mm(长度)*35.56mm(高度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

03540904ZXGY厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03540904ZXGY数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 03540904ZXGY 03540904ZXGY数据手册

03540904ZXGY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.1692 ¥ 77.4797
5+ $ 7.6054 ¥ 64.2653
10+ $ 6.7569 ¥ 56.5466
50+ $ 5.6029 ¥ 46.8892
100+ $ 5.1662 ¥ 43.2346
250+ $ 4.6379 ¥ 38.8131
500+ $ 4.2718 ¥ 35.7494
1000+ $ 4.2355 ¥ 35.4461
库存: 117
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 77.47
直接购买
加入购物车
