0SPF004.HXR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 1KV 1KV 23.031A²S 20KA 快速熔断 Cartridge 4A 通孔安装 38.1mm*38mm*10.31mm
供应商型号: 0SPF004.HXR
供应商: Master
标准整包数: 1

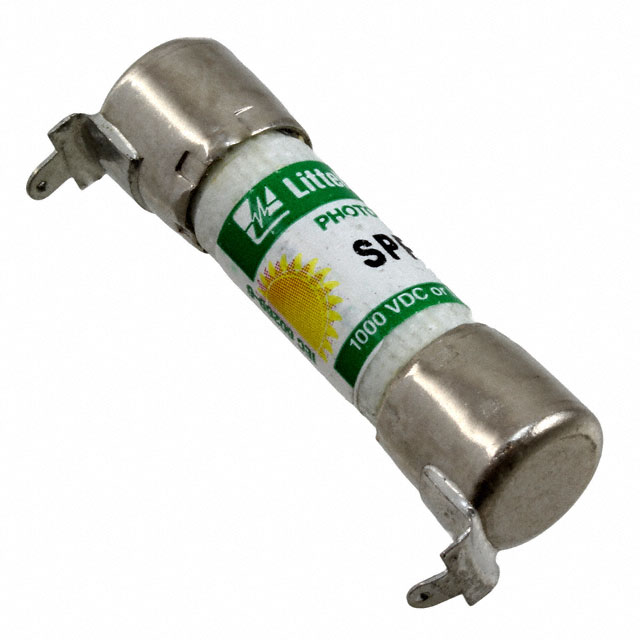

LITTELFUSE 熔断保险丝 0SPF004.HXR

0SPF004.HXR概述

    SPF 系列光伏保护熔断器技术手册

    产品简介


    SPF 系列光伏保护熔断器专为保护光伏(PV)系统而设计,可安全地保护光伏组件和导线免受反向过电流的影响。随着光伏系统的扩大,对应的电压需求也随之增加,以减少长导线运行造成的功率损失。标准电路保护装置并不适合完全保护光伏面板,然而 SPF 系列熔断器可以安全地中断高达 1000V 的故障电路。

    技术参数


    - 电压额定值:1000V 直流电
    - 电流额定值:1A, 2A, 3A, 3.5A, 4A, 5A, 6A, 8A, 10A, 12A, 15A, 20A, 25A, 30A
    - 最大中断能力:
    - 1A - 20A:20 kA
    - 25A - 30A:50 kA
    - 时间常数:≤ 2ms
    - 材料:
    - 机身:密胺
    - 帽子:铜合金
    - 认证:UL 248-19 列名 (文件号:E339112)
    - IEC 60269-6 (1-30A)
    - CSA 认证 (文件号:0298620000)
    - 环保标志:符合 RoHS 标准
    - 原产国:墨西哥

    产品特点和优势


    - 符合 UL 和 IEC 光伏标准
    - 1000V 直流电压
    - 1A 至 30A 电流范围
    - 20,000A 中断额定值(1A 至 20A)
    - 50,000A 中断额定值(25A 至 30A)
    - 提供 PCB 和死前端夹持选项

    应用案例和使用建议


    - 应用领域:逆变器、汇流箱、电池充电控制器
    - 使用建议:选择合适的熔断器电流等级以匹配具体的应用需求。确保正确安装,使用适当的热管理策略以延长使用寿命。

    兼容性和支持


    - 兼容性:该系列熔断器可与 Littelfuse 的 LPHV 1000Vdc POWR-Safe 系列保险丝夹配套使用,同时也支持使用 125004/125005 型保险丝夹。
    - 支持:制造商提供相关的技术文档下载服务,并提供必要的支持和维护。

    常见问题与解决方案


    1. 问题:如何确定合适的电流等级?
    - 解决方案:根据负载需求和系统要求来选择合适电流等级的熔断器。查阅具体应用的电流需求文档进行选择。
    2. 问题:如何正确安装熔断器?
    - 解决方案:确保正确使用安装孔和紧固工具,按照制造商的安装指南操作。避免过度加热导致熔断器损坏。

    总结和推荐


    SPF 系列光伏保护熔断器是一款高性能的产品,专为光伏系统的保护而设计。其优越的技术参数和广泛应用证明了其可靠性和高效性。因此,强烈推荐此系列产品用于光伏系统保护。无论是工业还是商业应用,SPF 系列都是一个理想的选择。

0SPF004.HXR参数

参数
额定电流 4A
熔断电流 20KA
额定电压-AC 1KV
额定电压-DC 1KV
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t 23.031A²S
长*宽*高 38.1mm*38mm*10.31mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

0SPF004.HXR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0SPF004.HXR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0SPF004.HXR 0SPF004.HXR数据手册

0SPF004.HXR封装设计

查看详情并下载
Symbol
Footprint
3D Model
