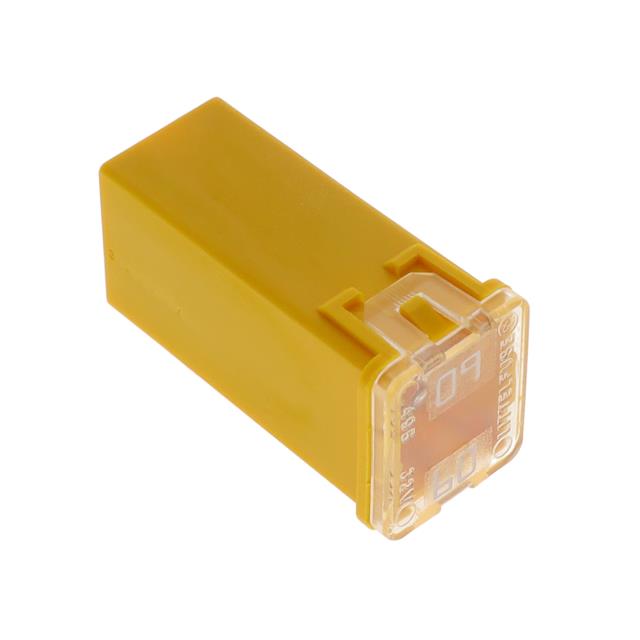

0495060.TXA

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 32V 19500A²S 1KA 慢速熔断 Automotive 60A 底座安装 14.1mm*12mm*27mm
供应商型号: 0495060.TXA-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 熔断保险丝 0495060.TXA

0495060.TXA概述

    电子元器件产品技术手册:Littelfuse JCASE® Cartridge Fuses

    1. 产品简介


    产品类型:Littelfuse JCASE® 系列是采用熔断丝式设计的保护元件,适用于高电流电路的保护。其典型应用领域包括工业控制、电源管理、通信设备、汽车电子等。
    主要功能:该系列产品通过提供时间延迟和低电压降来保护高电流电路,并能够处理瞬时浪涌电流。

    2. 技术参数


    - 电压额定值:32 VDC
    - 分断能力:1000A @ 32 VDC
    - 操作温度范围:-40°C 至 +125°C
    - 外壳材料:PA-GF13HS(标准);PA-GF13(60A)
    - 盖材料:PC
    - 插入力:最大 53N (12磅)
    - 拔出力:最小 9N (2磅)
    - 符合标准:SAE 2741、ISO 8820-4
    时间-电流特性:
    | 额定值百分比 | 开启时间(秒) |

    | 110% | ≥360,000 |
    | 135% | 60 / 1800 |
    | 200% | 4 / 60 |
    | 350% | 0.200 / 7 |
    | 600% | 0.040 / 1 |

    3. 产品特点和优势


    - 时间延迟功能:提供延时断开保护,适用于需要长时间运行的应用场合。
    - 低电压降:在保持低电压降的同时进行有效的电路保护。
    - 处理浪涌电流的能力:能够承受并处理电路启动时出现的大电流冲击。
    - 广泛的工作温度范围:适用于极端环境下的应用。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备:用于防止设备过载和短路,提高设备的可靠性。
    - 通信基站:保护电源线路免受突发电流的影响。
    - 汽车电子系统:保护车载电子设备不受瞬态电流的损坏。
    使用建议:
    - 在安装过程中确保插拔力符合技术参数,以保证连接稳定。
    - 定期检查产品的温度曲线,确保其在规定的范围内运行。

    5. 兼容性和支持


    - 兼容性:本产品适用于大多数需要保护高电流电路的应用。
    - 技术支持:Littelfuse 提供详细的技术文档和在线支持,以帮助客户解决问题。

    6. 常见问题与解决方案


    常见问题:
    - 电压降过高:检查连接是否松动或接触不良。
    - 过热:检查是否超出额定电流,确认负载是否正确匹配。
    - 无法正常断开:可能是因为电路中的电流低于设定的断开阈值。
    解决方案:
    - 电压降过高:重新安装或更换连接件。
    - 过热:减少电流负载或使用更大规格的保险丝。
    - 无法正常断开:检查是否存在过载或短路问题,必要时更换合适的保险丝。

    7. 总结和推荐


    综上所述,Littelfuse JCASE® 系列熔断丝具备优良的时间延迟、低电压降和浪涌电流处理能力,特别适用于工业自动化、通信及汽车电子等对可靠性要求较高的应用场合。推荐给寻求高效、可靠电路保护解决方案的用户。
    总的来说,该系列产品的性能优异且具有较高的市场竞争力,是一款值得信赖的产品。

0495060.TXA参数

参数
熔断特性 慢速熔断
保险丝类型 Automotive
熔断 I²t 19500A²S
额定电流 60A
熔断电流 1KA
额定电压-AC 32V
额定电压-DC 32V
长*宽*高 14.1mm*12mm*27mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

0495060.TXA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0495060.TXA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0495060.TXA 0495060.TXA数据手册

0495060.TXA封装设计

查看详情并下载
Symbol
Footprint
3D Model
