0501010.WRS

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 10.385A²S 150A 快速熔断 Board Mount (Cartridge Style Excluded) 10A 1206 贴片安装 3.2mm*1.63mm*840μm
供应商型号: CGC-0501010.WRS
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0501010.WRS

0501010.WRS概述

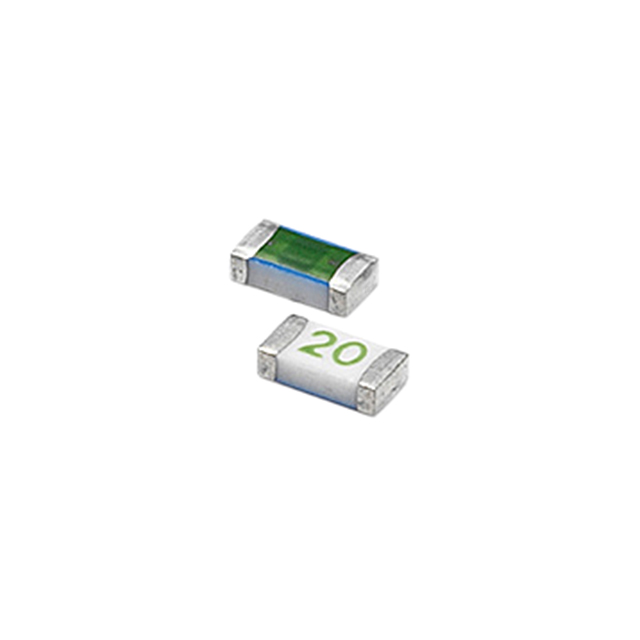

    501 Slim Series – 高电流快熔断陶瓷贴片保险丝

    产品简介


    501 Slim系列高电流快熔断陶瓷贴片保险丝是Littelfuse公司专门为高工作温度环境(高达150°C)下的电路过电流保护而设计的产品。该系列保险丝100%无铅,符合RoHS标准,不含卤素,确保了高可靠性与卓越的温度稳定性。它特别适用于电压调节模块(VRM)和笔记本电脑等设备中,同时也能承受高浪涌电流。

    技术参数


    - 认证信息:AGENCY E10480 和 AGENCY 29862,电流范围10A至20A。
    - 工作温度:-55°C到+150°C。
    - 电气特性:
    - 在25°C时,100%额定电流下的开路时间为最少4小时。
    - 在25°C时,350%额定电流下的最大开路时间为5秒。
    - 其他特性:
    - 熔断I2t值:不同电流等级下的具体数值。
    - 额定电压:最高达32VDC。
    - 最大断流能力:150A@32VDC。
    - 电阻:最大0.00427Ω(10A),0.00321Ω(12A),0.00250Ω(15A),0.00200Ω(20A)。

    产品特点和优势


    - 卓越的温度稳定性:适合在极端温度下工作,最高可达150°C。
    - 高浪涌电流承受能力:典型于Littelfuse陶瓷保险丝家族中的高I2t值特性。
    - 环保材料:100%无铅,符合RoHS标准,且不含卤素,有利于环境保护。

    应用案例和使用建议


    501 Slim系列保险丝广泛应用于电压调节模块(VRM)、笔记本电脑及DC-DC转换器等设备中。在使用过程中,建议操作电流不超过额定电流的80%,以延长使用寿命。此外,正确选择贴片方式(如面向上的标记代码方向)对于提高安装质量和减少潜在故障至关重要。

    兼容性和支持


    501 Slim系列保险丝既适用于有铅回流焊接,也适用于无铅回流/波峰焊接,展现了广泛的兼容性。Littelfuse公司提供了详细的数据手册和样品资源,方便用户进行测试与验证。

    常见问题与解决方案


    - 问题1:如何确定合适的电流等级?
    - 解答:根据设备的工作电流和工作环境,选择适当的额定电流,通常不建议超过额定电流的80%运行。
    - 问题2:遇到短路现象时,保险丝未及时熔断怎么办?
    - 解答:首先检查是否满足制造商规定的电压和电流范围;若确认无误,则可能是由于接触不良或焊接质量不佳导致,需仔细排查并重新焊接或更换新件。

    总结和推荐


    501 Slim系列高电流快熔断陶瓷贴片保险丝以其卓越的温度适应性、高可靠性以及环保特性,在高电流电路保护领域表现出色。它不仅能够应对极端的工作条件,还能有效抑制瞬态浪涌电流,因此非常值得推荐用于各类高端电子产品。

0501010.WRS参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 10.385A²S
额定电流 10A
熔断电流 150A
额定电压-AC -
额定电压-DC 32V
熔断特性 快速熔断
长*宽*高 3.2mm*1.63mm*840μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0501010.WRS厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0501010.WRS数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0501010.WRS 0501010.WRS数据手册

0501010.WRS封装设计

查看详情并下载
Symbol
Footprint
3D Model
