36912000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 300V 21A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 2A 通孔安装 8.5mm*4mm*8mm
供应商型号: ET-1826514
供应商: 海外现货
标准整包数: 1

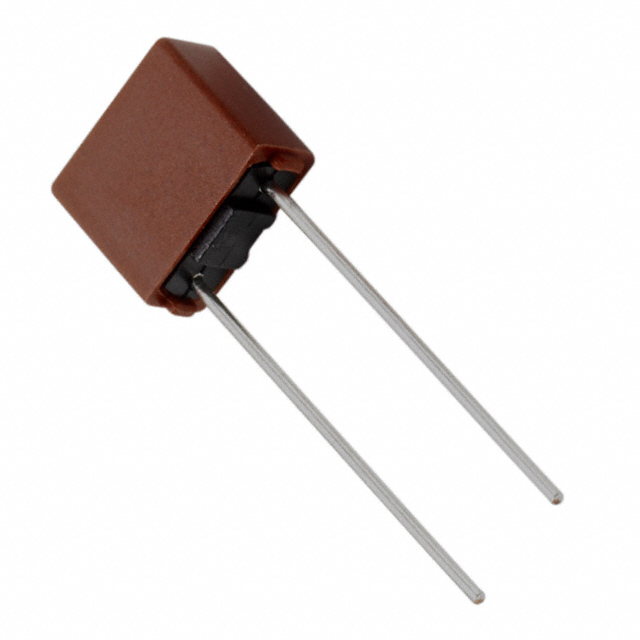

LITTELFUSE 熔断保险丝 36912000000

36912000000概述


    产品简介


    369系列TE5®延时熔断器
    369系列TE5®延时熔断器是一种高可靠性、高性能的径向引线式保险丝,其额定电压为300V。该系列产品具有独特的延时特性,适用于多种电子设备,如电子镇流器等。其主要功能是在电路出现过载或短路时迅速切断电流,保护电子设备免受损害。369系列广泛应用于工业控制、通信设备、照明系统等领域。

    技术参数


    | 安培码 | 额定电流 (A) | 额定电压 (V) | 断开能力 (A) | 冷态电阻 (Ω) | 最大电压降 (mV) | 最大功率耗散 (mW) | 熔断积分 (A²s) |

    | PS | 0.800 | 300 | 50 | 0.0960 | 110 | 280 | 5.1200 |
    | E | 1.00 | 300 | 0.0715 | 115 | 400 | 8.0000 | 1.00 |
    | PS | 1.60 | 300 | 0.0400 | 95 | 600 | 18.4320 | 1.60 |
    | PS | 2.00 | 300 | 0.0298 | 90 | 700 | 29.0000 | 2.00 |
    | PS | 3.15 | 300 | 0.0170 | 80 | 1100 | 78.3880 | 3.15 |
    | PS | 4.00 | 300 | 0.0128 | 75 | 1200 | 126.4000 | 4.00 |
    | PS | 5.00 | 300 | 0.0101 | 70 | 1000 | 106.2500 | 5.00 |
    | PS | 6.30 | 300 | 0.0077 | 65 | 1200 | 160.7400 | 6.30 |

    产品特点和优势


    1. 环保材料:符合RoHS标准,无卤素、无铅。
    2. 紧凑设计:减少PCB空间需求。
    3. 易于安装:可直接焊接或插接版本。
    4. 国际认证:通过国际权威机构的认证。
    5. 低内阻:内部电阻低,确保更高效的电能传输。
    6. 抗震设计:外壳设计安全可靠,具有防震性能。
    7. 延时特性:延时熔断功能,防止误动作,提高电路安全性。

    应用案例和使用建议


    应用案例
    369系列TE5®延时熔断器广泛应用于各种电子设备中,如电子镇流器。这些设备通常需要较高的电压和电流,而369系列能在这样的环境下提供可靠的过载保护。
    使用建议
    - 在选择合适的安培码时,建议根据具体应用所需的电流进行匹配。
    - 在安装过程中,推荐使用波峰焊接工艺,并参考手册中的参数设置(预热时间、波峰温度、焊接时间等)。
    - 考虑到不同的环境条件,建议在设计电路时重新评级并考虑降额操作。

    兼容性和支持


    369系列TE5®延时熔断器适用于多种电子设备和系统。厂商提供了详细的安装指导和技术支持,确保用户能够正确使用该产品。此外,厂商还提供了样片和资源下载,方便用户进行测试和评估。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现虚焊 | 检查焊接参数是否符合要求,调整预热时间和焊接温度。 |
    | 熔断后无法正常复位 | 确认故障原因并更换新的熔断器。 |
    | 焊接点发黑 | 检查焊接铁温度是否过高,适当降低温度。 |

    总结和推荐


    综合评估
    369系列TE5®延时熔断器具备出色的性能和可靠性,特别适合用于高电压、大电流的场合。其延时熔断特性有助于防止误动作,确保电路的安全运行。产品的环保特性和兼容性强,满足了现代电子设备的需求。
    推荐使用
    基于以上分析,我们强烈推荐使用369系列TE5®延时熔断器。该产品不仅具备卓越的性能,而且操作简便、支持完善,是电子设备过载保护的理想选择。

36912000000参数

参数
熔断电流 -
额定电压-AC 300V
额定电压-DC 300V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 21A²S
额定电流 2A
长*宽*高 8.5mm*4mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装,弹夹装

36912000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

36912000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 36912000000 36912000000数据手册

36912000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
