03440006X

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 支座 Cartridge 20A 焊接安装,面板安装
供应商型号: 576-03440006X
供应商: Mouser
标准整包数: 1

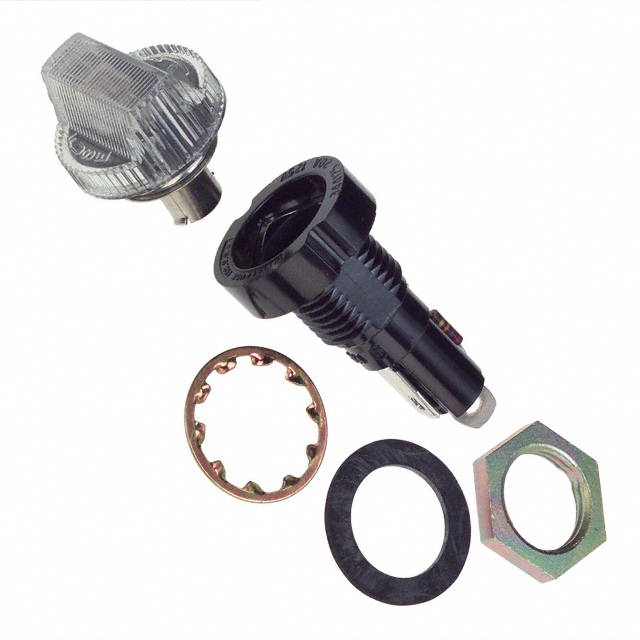

LITTELFUSE 保险丝座和保险丝夹 03440006X

03440006X概述


    产品简介


    344 系列熔断指示器
    344 系列熔断指示器是用于安装在面板上的封闭式保险丝夹持器,适用于多种电路保护需求。这些保险丝夹持器专为配合 3AG 和 3AB 型保险丝而设计,能够通过独特的指示功能在保险丝熔断时提供即时视觉反馈。这种特性使其成为电力系统、工业控制设备、通信设备及其他需要可靠过载保护的应用的理想选择。

    技术参数


    - 电压范围:
    - 344 000 系列: 2.5 至 7 V (6 V 灯);7 至 16 V (14 V 灯);16 至 32 V (28 V 灯)
    - 344 400 系列: 100 至 125 V (氖灯);200 至 250 V (氖灯)
    - 电流:
    - 344 000 系列: 0.20 安 (6 V);0.08 安 (14 V);0.04 安 (28 V)
    - 344 400 系列: 0.002 安 (100 至 125 V 氖灯);0.002 安 (200 至 250 V 氖灯)
    - 工作温度: -40°C 至 +85°C
    - 防护等级:
    - 1500V 耐压能力
    - 15 lb-in 安装扭矩承受力
    - 最大面板厚度 0.250 英寸
    - 材质:
    - 黑色主体和旋钮:热固性塑料(UL94 V-0)
    - 透镜:热塑性塑料(UL 94HB)

    产品特点和优势


    - 高可靠性: 设计寿命长,能够承受高达 1500V 的耐压能力。
    - 清晰指示: 在保险丝熔断时,可通过视觉指示立即察觉故障,提高了系统的安全性。
    - 适应性强: 可以在宽泛的电压和电流范围内工作,适用于多种应用场景。
    - 环境适应性: 工作温度范围广,适合恶劣的工作环境。
    - 安装简便: 采用旋钮式安装,简化了安装过程。

    应用案例和使用建议


    应用场景:
    - 电力系统:用于保护电路免受过载和短路的损害。
    - 工业控制设备:确保设备在出现异常情况时能及时报警并切断电源。
    - 通信设备:在电信网络中提供安全可靠的过流保护。
    使用建议:
    - 在设计电路时,需考虑小电流保险丝的电阻及指示灯并联电阻的影响。
    - 建议使用耐油橡胶垫圈以增强密封性,提高防水防尘性能。
    - 若需要更高的防护要求,可选配密封圈。

    兼容性和支持


    - 兼容性:
    - 344 系列熔断指示器可与 3AG 和 3AB 型保险丝配合使用。
    - 支持:
    - 用户可以参考Fuseology指南进行适当的重新评级操作。
    - 如有任何疑问或技术支持需求,可联系供应商获取帮助。

    常见问题与解决方案


    - Q: 熔断指示灯不亮怎么办?
    - A: 检查保险丝是否已熔断;若未熔断,检查电路连接是否有误。
    - Q: 安装过程中出现松动如何处理?
    - A: 使用合适的扭矩扳手进行紧固,确保安装牢固。
    - Q: 指示灯亮度不足如何解决?
    - A: 更换新的指示灯或调整灯泡功率。

    总结和推荐



    总结

    :
    344 系列熔断指示器是一款高性能、高可靠性的产品,特别适用于需要快速检测保险丝状态的应用场景。其广泛的工作温度范围、高耐压能力和简便的安装方式,使其成为市场上极具竞争力的产品之一。
    推荐:
    鉴于其出色的功能特性和广泛的适用性,强烈推荐使用344系列熔断指示器。无论是电力系统还是工业控制领域,它都能提供出色的电路保护效果,确保系统的安全稳定运行。

03440006X参数

参数
额定电流 20A
保险丝座类型 支座
保险丝类型 Cartridge
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

03440006X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03440006X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 03440006X 03440006X数据手册

03440006X封装设计

查看详情并下载
Symbol
Footprint
3D Model
