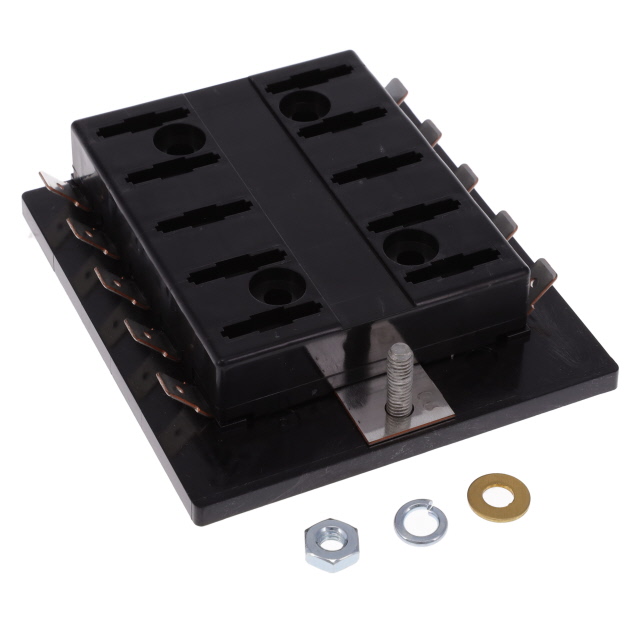

46377-10

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 块 Blade 150A 面板安装
供应商型号: ZT-46377-10
供应商: 海外现货
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 46377-10

46377-10概述

    ATO FUSE BLOCKS WITH COMMON HOT FEEDS: 技术手册概述

    产品简介


    Littelfuse的ATO Fuse Blocks with Common Hot Feeds(通用热端保险丝块)是一种适用于6V至32V直流电路的标准电子保护设备。这些保险丝块主要用于汽车和其他车辆系统中,用于过载保护和电路安全。它们设计为接受标准的双刀ATO保险丝或简单的断路器,并且能够提供可靠的电路保护功能。

    技术参数


    - 最大保险丝额定值:每条电路最大30A,总计150A。
    - 输入终端额定值:100A最大(#10-32螺栓)。
    - 扭矩额定值:最大2.25Nm。
    - 接地馈线:#10-32螺栓和.250英寸刀片。
    - 端子:.250英寸 x .032英寸快速连接端子。
    - 输入电线尺寸:#4-6 AWG。
    - 输出电线尺寸:#12-16 AWG。
    - 安装方式:四个#10螺钉@ 0.9Nm。
    - 温度范围:-18°C(0°F)至65°C(150°F)。

    产品特点和优势


    - 兼容性:可以接受标准的双刀ATO保险丝或简单的断路器,适用范围广。
    - 安全性:保险丝座上的接触点是内嵌式的,增加了使用的安全性。
    - 标签功能:中部内嵌区域可以容纳标签,方便标识不同的电路。
    - 标准化端子:采用标准1/4英寸快接式汽车端子,便于安装和维护。

    应用案例和使用建议


    这些保险丝块广泛应用于汽车和其他车辆系统中,用于保护电子设备免受过载或短路的影响。例如,在一辆电动车中,可以将这些保险丝块用于电池管理系统,确保电池的安全运行。对于安装者来说,建议使用符合规格的电线和端子以确保最佳性能。此外,在安装过程中要注意遵循制造商提供的安装指南,确保正确固定螺钉并保证适当的扭矩,避免因过紧或过松导致的安全隐患。

    兼容性和支持


    这些保险丝块可以与大多数标准的1/4英寸快速连接端子兼容,方便与现有的电气系统集成。Littelfuse还提供了丰富的技术支持文档,包括安装指南和故障排除手册,用户可以通过官方网站下载相关资源。厂商承诺为客户提供及时的技术支持,帮助解决在安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何确定正确的保险丝尺寸?
    - 解决方案:根据电路的最大电流需求选择合适的保险丝,确保不超过最大额定值。

    2. 问题:安装时如何确保适当的扭矩?
    - 解决方案:使用扭矩扳手按照规定扭矩进行紧固,通常为0.9Nm。
    3. 问题:如何正确识别电路?
    - 解决方案:利用保险丝座中的标签区域粘贴标识,以便于区分不同的电路。

    总结和推荐


    总的来说,Littelfuse的ATO Fuse Blocks with Common Hot Feeds是一款非常实用的产品,特别适合应用于需要高可靠性和安全性的汽车和其他车辆系统。其具备多重优势,如标准化端子、内置安全功能及易于标识的标签区域。强烈推荐给需要高效电路保护解决方案的工程师和安装人员。
    如需了解更多详细信息,请访问Littelfuse官方网站:[Littelfuse.com](http://www.littelfuse.com/)。

46377-10参数

参数
保险丝类型 Blade
额定电流 150A
保险丝座类型
安装方式 面板安装
零件状态 在售
包装方式 散装

46377-10厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

46377-10数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 46377-10 46377-10数据手册
