045302.5NR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 1.029A²S 快速熔断 Board Mount (Cartridge Style Excluded) 2.5A 2410 贴片安装 6.1mm*2.69mm*2.69mm
供应商型号: ZT-045302.5NR
供应商: 海外现货
标准整包数: 1

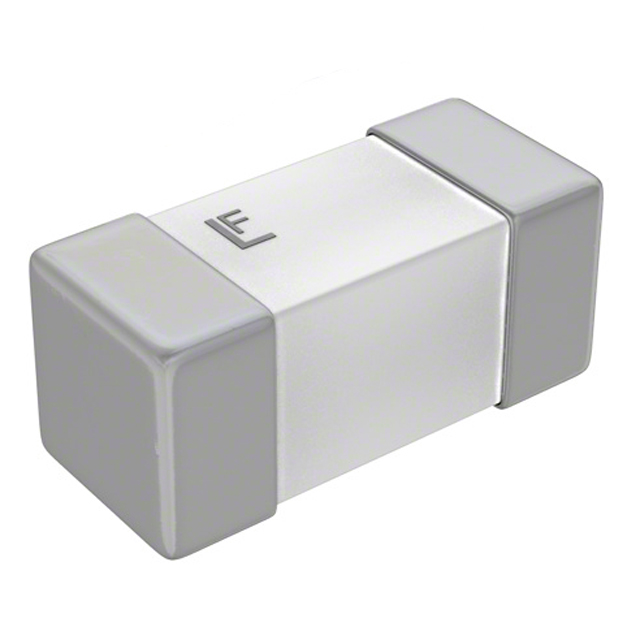

LITTELFUSE 熔断保险丝 045302.5NR

045302.5NR概述

    451/453 系列纳米微型保险丝

    1. 产品简介


    451/453 系列纳米微型保险丝是小尺寸的方形表面贴装保险丝,专为二次侧电路过流保护设计。它们采用了表面贴装技术,适用于印刷电路板(PCB)上。这种保险丝具有非常快的响应速度,可广泛应用于多种电子设备中。

    2. 技术参数


    - 认证机构:
    - E10480:6.3A - 20A
    - 29862:0.062A - 15A
    - 电气特性:
    - 最大电压额定值:125VAC/VDC
    - 开路电流:0.062A 至 20A
    - 熔断时间(百分比额定电流):100%:4小时,最小;200%:5秒(0.062A - 10A),20秒(12 - 20A),最大
    - 冷态电阻:0.00019Ω - 154Ω(根据额定电流)
    - 熔化 I²t 值:不详
    - 机构认证:
    - UL 列名及认可到 UL/CSA/NMX UL 248-1 和 UL/CSA/NMX UL 248-14
    - 符合 DENAN 的附录 3
    - 工作温度范围:-55°C 至 125°C
    - 潮敏等级:1 级,J-STD-020
    - 可焊性:符合 MIL-STD-202 方法 208
    - 绝缘电阻:10,000 欧姆最小,MIL-STD-202 方法 302
    - 热冲击:MIL-STD-202 方法 107,测试条件 B,5个周期,-65°C / +125°C,每个极端停留15分钟
    - 机械冲击:MIL-STD-202 方法 213,测试 I:去能化,峰值加速度100G,锯齿波形持续6毫秒,3次循环 XYZ+xyz = 18次冲击
    - 振动:MIL-STD-202 方法 201,0.03英寸振幅,10-55Hz,每分钟2小时,XYZ=6小时
    - 耐湿性:MIL-STD-202 方法 106,10个循环
    - 盐雾试验:MIL-STD-202 方法 101,测试条件 B(48小时)
    - 耐焊接热:MIL-STD-202 方法 210,测试条件 B(10秒,260°C)

    3. 产品特点和优势


    - 快速响应:具备非常快速的熔断特性,能迅速切断过流。
    - 小尺寸:采用小型方形设计,适合现代紧凑型电路板。
    - 宽范围电流额定值:0.062A 至 20A。
    - 宽工作温度范围:-55°C 至 125°C。
    - 环保材料:RoHS 合规,无卤素。
    - 多用途认证:通过了多个国际安全标准认证。

    4. 应用案例和使用建议


    应用案例:
    - 笔记本电脑
    - LCD/PDP 电视
    - LCD 显示器
    - LCD/PDP 面板
    - LCD 背光逆变器
    - 移动 DVD 播放器
    - 电源供应
    - 网络设备
    - PC 服务器
    - 冷却风扇系统
    - 存储系统
    - 电信系统
    - 无线基站
    - 白色家电
    - 游戏机
    - 办公自动化设备
    - 电池充电电路保护
    - 工业设备
    使用建议:
    - 由于其快速响应特性,建议用于需要即时保护的应用场合,例如电池充电电路。
    - 在选择合适的保险丝时,注意其最大电压额定值以确保设备安全。
    - 定期进行应用测试,以验证保险丝在实际工作环境下的表现。

    5. 兼容性和支持


    - 该保险丝与常见的表面贴装技术兼容,易于集成到现有设计中。
    - 厂商提供多种包装选项,包括 12mm 带盘包装,适用于大批量生产和自动化装配。
    - 厂商提供详细的电气特性表,有助于用户在设计阶段做出最佳选择。

    6. 常见问题与解决方案


    - Q1:如何确定合适的产品型号?
    - A1:参考电气特性表,根据所需的最大电流和工作电压选择对应的型号。

    - Q2:保险丝的熔断时间如何计算?
    - A2:保险丝的熔断时间取决于其额定电流和过载倍数,具体参见技术手册中的时间-电流曲线图。
    - Q3:如何确保焊接过程中保险丝不受损坏?
    - A3:遵循制造商提供的焊接参数,确保焊接温度不超过 260°C,并控制好焊接时间和冷却速率。

    7. 总结和推荐


    综上所述,451/453 系列纳米微型保险丝以其快速响应、小巧设计和宽工作温度范围,在各种电子设备中表现出色。它们非常适合需要高度可靠过流保护的应用场合。鉴于其卓越的性能和广泛的适用性,我们强烈推荐此系列保险丝给需要在紧凑空间内实现高效过流保护的设计工程师们。

045302.5NR参数

参数
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 1.029A²S
额定电流 2.5A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
长*宽*高 6.1mm*2.69mm*2.69mm
通用封装 2410
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

045302.5NR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

045302.5NR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 045302.5NR 045302.5NR数据手册

045302.5NR封装设计

查看详情并下载
Symbol
Footprint
3D Model
