023303.5MXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 36.275A²S 中速熔断 Cartridge,Glass 3.5A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: ZT-023303.5MXP
供应商: 海外现货
标准整包数: 1

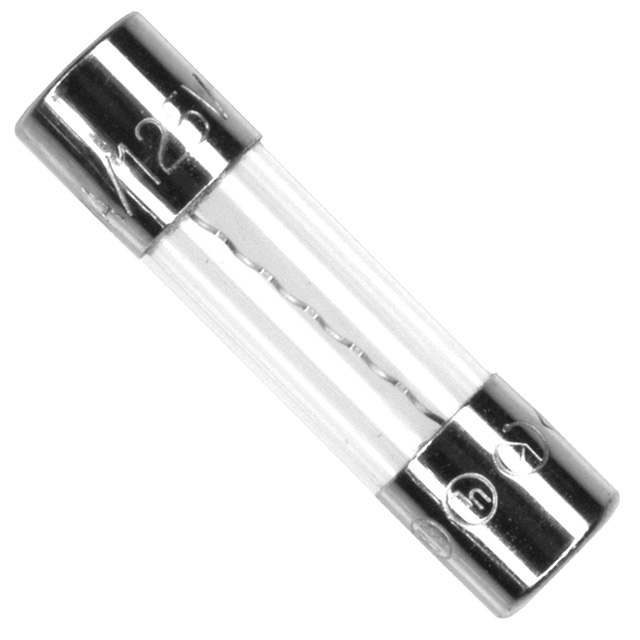

LITTELFUSE 熔断保险丝 023303.5MXP

023303.5MXP概述

    # 5×20 mm 中速动作玻璃管式保险丝(233系列)

    产品简介


    本款5×20 mm 中速动作玻璃管式保险丝(233系列)是一种由Littelfuse公司设计和制造的产品。它广泛应用于家电或使用设备中,用于提供部件或内部电路的补充保护。其独特的设计符合UL/CSA/ANCE 248-1和248-14标准,可提供1A至10A的额定电流。
    主要功能
    - 中速动作机制:在短路条件下迅速断开电路,以防止电器设备受损。
    - 多变电流范围:支持从1A到10A的多种电流等级。
    - 高耐久性:满足恶劣环境下的工作要求,确保可靠性和稳定性。
    应用领域
    - 家电设备:如冰箱、洗衣机等;
    - 工业设备:如控制面板、机器等;
    - 通信设备:如路由器、交换机等。

    技术参数


    - 额定电压:125 VAC
    - 中断能力:10 kA @ 125 VAC
    - 冷态电阻:参见“电气特性参数”表格
    - 熔断I²t值:参见“电气特性参数”表格
    | 额定电流(A) | 冷态电阻(Ω) | 熔断I²t值(A²s) |
    |
    | 1 | 0.1750 | 1.9750 |
    | 1.25 | 0.1263 | 3.3900 |
    | 1.6 | 0.0880 | 6.1400 |
    | 2 | 0.0684 | 9.9700 |
    | 2.5 | 0.0521 | 17.0450 |
    | 3 | 0.0431 | 26.2400 |
    | 3.15 | 0.0380 | 29.7950 |
    | 3.5 | 0.0322 | 36.2750 |
    | 4 | 0.0293 | 51.6100 |
    | 5 | 0.0217 | 89.9750 |
    | 6 | 0.0179 | 131.4550 |
    | 6.3 | 0.0166 | 151.9050 |
    | 7 | 0.0137 | 157.3100 |
    | 8 | 0.0084 | 169.4350 |
    | 10 | 0.0066 | 274.1150 |

    产品特点和优势


    - 环保型设计:符合RoHS标准,且为无铅设计。
    - 多格式可选:提供车载和轴向引脚两种格式,适应不同的安装需求。
    - 快速响应:能够在极端条件下迅速切断电源,确保设备安全。
    - 卓越的稳定性:具备优异的温度和湿度耐受能力,能够在各种环境中稳定运行。

    应用案例和使用建议


    应用案例
    这些保险丝适用于家用电器(如冰箱、洗衣机)、工业控制面板和其他需要稳定电路保护的场合。在实际应用中,它们能够有效避免过载引起的火灾事故,从而保障用户的财产安全。
    使用建议
    - 在使用过程中需注意不要超负荷操作,以免引起保险丝过早熔断。
    - 进行焊接作业时,建议遵循推荐的手动焊接参数(例如焊铁温度350°C,加热时间不超过5秒)。

    兼容性和支持


    - 兼容性:可以与多种类型的保险丝底座配合使用,如面板安装型保险丝底座(型号345ISF)和PC板安装型保险丝底座(型号646)。
    - 制造商支持:对于超过最大额定电压和电流的应用,请联系厂家获取进一步的技术指导和支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 保险丝在低电流下频繁熔断 | 检查电路是否有短路现象;更换更大额定电流的保险丝 |
    | 焊接后发现保险丝无法正常导通 | 确认焊接工艺是否符合推荐标准 |
    | 使用环境温度过高导致保险丝故障 | 选择更高温标等级的保险丝 |

    总结和推荐


    这款5×20 mm 中速动作玻璃管式保险丝(233系列)凭借其卓越的设计、出色的电气特性和广泛的适用范围,在市场上具有很强的竞争优势。对于寻求高效电路保护解决方案的用户来说,这无疑是一个值得考虑的选择。强烈推荐此款产品用于对安全性有较高要求的应用场景。

023303.5MXP参数

参数
额定电压-AC 125V
额定电压-DC -
熔断特性 中速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 36.275A²S
额定电流 3.5A
熔断电流 -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

023303.5MXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

023303.5MXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 023303.5MXP 023303.5MXP数据手册

023303.5MXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
