JLLN080.V

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 300V 快速熔断 Cartridge 80A 支架安装,螺纹安装 21.4mm(长度)
供应商型号: M-JLLN080.V
供应商: Future
标准整包数: 1

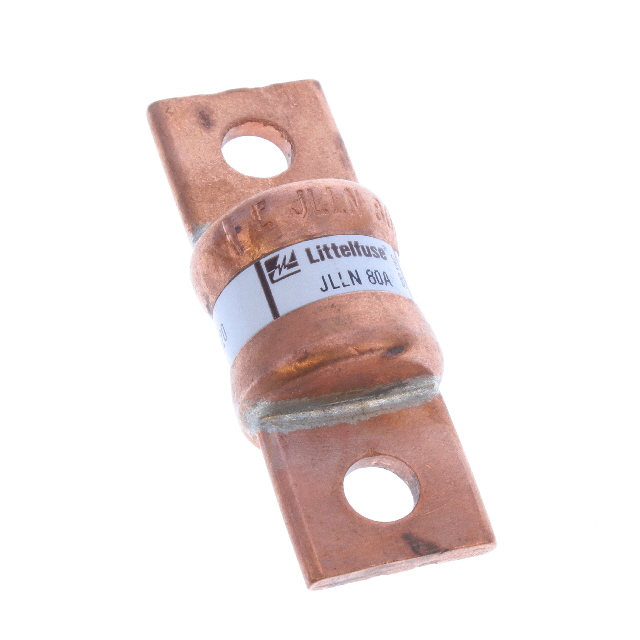

LITTELFUSE 熔断保险丝 JLLN080.V

JLLN080.V概述

    POWR-GARD® 熔断器:CLASS T – JLLN/JLLS 系列技术手册

    产品简介


    POWR-GARD® 系列熔断器为 CLASS T 类型,型号为 JLLN 和 JLLS,提供300V至600V交流电压和1-1200安培范围内的电流保护。它们设计用于快速响应短路和过载保护,特别适用于驱动器、功率转换设备(如逆变器、整流器、不间断电源)、电源和配电单元等。相比传统同类熔断器,JLLN 和 JLLS 系列具有体积更小的优势,适用于紧凑型主开关和对空间有严格要求的应用场合。

    技术参数


    | 规格 | 值 |

    | 电压范围 | 300/600V AC |
    | 直流电压范围 | 160V (1-60A), 125V (70-1200A) |
    | 电流范围 | 1-1200A |
    | 保险丝额定值 | 200kA rms (AC),50kA(1-30A DC),20kA(35-1200A DC) |
    | 认证 | UL 标准 248-15, Class T; UL 列表;CSA 认证 |
    | 材料 | 1-30A: 环氧树脂体,青铜帽;35-1200A: 环氧树脂体,铜帽 |
    | 尺寸规格 | 参见技术手册附图 |
    | 兼容标准 | RoHS 合规 |

    产品特点和优势


    1. 极强的限流能力:能迅速限制电流峰值。
    2. 紧凑的设计:比同类产品小三分之二,节省空间。
    3. 高分断能力:高达200kA的交流分断能力。
    4. 多种安装选项:特别是对于JLLN 35-60A范围内的产品,提供垂直和带引线的安装选项。

    应用案例和使用建议


    - 变量速度驱动保护:可应用于驱动器和电机控制,确保在过载情况下迅速切断电路,防止损坏。
    - 功率转换设备:逆变器和整流器等设备需要可靠的保护,JLLN/JLLS系列提供精确的过流保护。
    - 推荐使用:与 LFT30、LFT60和LSCR系列保险丝保持良好的兼容性。

    兼容性和支持


    - 推荐配套保险丝底座:LFT30、LFT60和LSCR系列。
    - 技术支持:Littelfuse 提供详尽的技术文档、CAD图纸及TC曲线下载服务。

    常见问题与解决方案


    - Q: 保险丝更换频率?
    - A: 更换频率取决于具体应用条件,一般应定期检查和替换以确保安全。
    - Q: 如何判断保险丝已烧断?
    - A: 观察保险丝上的指示灯或者通过测量电路是否通畅来判断。

    总结和推荐


    POWR-GARD® JLLN/JLLS系列熔断器以其紧凑设计、高可靠性、广泛的适用范围和优良的性能成为许多电气工程项目的首选。它们不仅适用于各种电力系统保护,还具备出色的过载和短路保护功能,是电气工程师的不二选择。因此,我们强烈推荐使用这款熔断器。
    更多详细信息和技术文档,请访问 Littelfuse 官网:[Littelfuse.com](https://www.littelfuse.com)。

JLLN080.V参数

参数
熔断 I²t -
额定电流 80A
熔断电流 -
额定电压-AC 300V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Cartridge
长*宽*高 21.4mm(长度)
安装方式 支架安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

JLLN080.V厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JLLN080.V数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE JLLN080.V JLLN080.V数据手册

JLLN080.V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.6128
5+ $ 21.901
20+ $ 21.648
50+ $ 21.472
125+ $ 21.153
库存: 60
起订量: 1 增量: 5
交货地:
最小起订量为:1
合计: $ 22.61
