0FLQ025.T

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 500V 慢速熔断 Cartridge 25A 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号: CGC-0FLQ025.T
供应商: 海外现货
标准整包数: 1

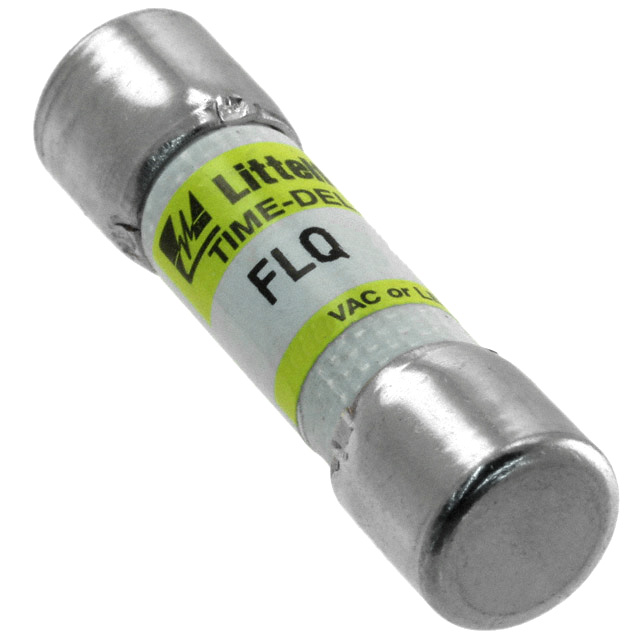

LITTELFUSE 熔断保险丝 0FLQ025.T

0FLQ025.T概述

    # POWR-GARD® FLQ系列保险丝技术手册

    产品简介


    POWR-GARD® FLQ系列保险丝是一种设计用于提供高可靠性补充保护的熔断器,适用于控制电源变压器、电磁线圈以及具有高浪涌电流特性的电路。该系列产品属于10x38mm规格的微型保险丝,适用于额定电压为500Vac(交流)或300Vdc(直流),额定电流范围从1/10A到30A。FLQ系列保险丝因其出色的时间延迟特性,能够有效防止由于启动浪涌导致的误动作,从而提升系统的稳定性。
    主要功能:
    - 补充保护控制电源变压器、电磁线圈及高浪涌电流电路。
    - 提供时间延迟特性,防止因启动浪涌而导致的误触发。
    应用领域:
    - 工业控制设备
    - 配电系统
    - 办公自动化设备
    - 通信设备

    技术参数


    以下是FLQ系列保险丝的技术规格:
    | 参数 | 描述 |

    | 电压等级 | 交流:500V以下;直流:300V |
    | 电流范围 | 1/10A至30A |
    | 时间延迟特性 | 独有的时间延迟设计以应对浪涌电流 |
    | 分断能力 | 交流:10kA rms对称;直流:10kA自认证 |
    | 认证标准 | UL列名认证(文件号E10480);CSA认证(文件号LR29862) |
    | 环保合规性 | 符合RoHS要求 |
    | 材料 | 身体:纸(1/10A-5A)、胶木(5-6/10A-30A);帽:镀镍铜合金 |
    | 产地 | 墨西哥 |

    产品特点和优势


    FLQ系列保险丝具备以下独特功能和优势:
    1. 时间延迟特性:通过独特的熔断机制,可以有效抵抗电路启动时的大电流冲击,减少误动作的发生。
    2. 宽广的工作范围:覆盖从低压到中压的多种应用场景,适合广泛的设备需求。
    3. 高分断能力:能够处理高达10kA的故障电流,确保系统的安全运行。
    4. 便捷安装:提供多种封装方式(如插拔式、PCB安装式),适应不同设备的需求。

    应用案例和使用建议


    应用案例:
    1. 控制电源变压器保护:FLQ系列保险丝常用于配电系统的控制变压器中,保障设备在浪涌电流条件下的稳定运行。
    2. 电磁线圈保护:通过其强大的分断能力和时间延迟特性,有效保护电磁线圈不受过载损坏。
    3. 工业设备保护:应用于工业设备中的控制回路,避免因浪涌电流引起的设备故障。
    使用建议:
    - 在选择保险丝时,根据电路的最大工作电流选择合适的额定值,同时留有一定的裕度以防止误动作。
    - 在高温度环境下使用时,注意参考温度重新额定曲线,确保保险丝在规定的环境温度下保持正常工作。
    - 定期检查保险丝的状态,尤其是在设备长期运行后,确保电路的安全性。

    兼容性和支持


    FLQ系列保险丝可与多种保险丝夹配套使用,推荐的保险丝夹包括Littelfuse的LFPSM死面系列和L60030M开放式系列。此外,Littelfuse公司提供了详尽的技术支持文档和在线资源,可通过官网(littelfuse.com/flq)下载相关资料,方便用户深入了解产品信息并获取技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝频繁烧毁 | 检查电路是否存在异常浪涌电流或短路现象。|
    | 分断容量不足 | 更换更高分断容量的保险丝型号。 |
    | 温度过高导致失效 | 按照温度重新额定曲线调整保险丝工作条件。|

    总结和推荐


    综上所述,POWR-GARD® FLQ系列保险丝以其高可靠性、时间和电流特性,以及广泛的应用范围,在工业控制、通信设备等领域表现出色。其独特的时间延迟特性使其成为处理浪涌电流的理想选择。对于需要高安全性、稳定性的应用场景,强烈推荐使用此系列产品。无论是从产品质量还是技术支持的角度来看,FLQ系列保险丝都是一款值得信赖的产品。
    最终推荐:强烈推荐。

0FLQ025.T参数

参数
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 25A
熔断电流 -
额定电压-AC 500V
额定电压-DC 300V
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0FLQ025.T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0FLQ025.T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0FLQ025.T 0FLQ025.T数据手册

0FLQ025.T封装设计

查看详情并下载
Symbol
Footprint
3D Model
