0215005.TXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 66.095A²S 1.5KA 慢速熔断 Cartridge,Ceramic 5A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: BN-0215005.TXP
供应商: 海外现货
标准整包数: 1

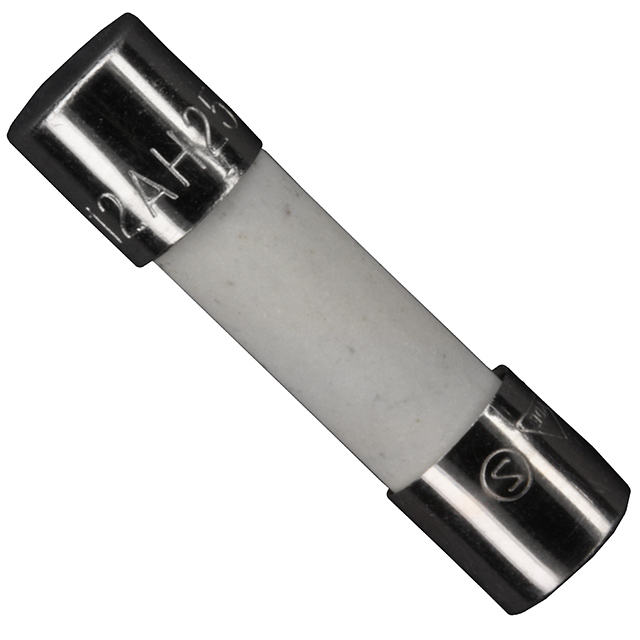

LITTELFUSE 熔断保险丝 0215005.TXP

0215005.TXP概述

    215 系列 5×20 mm 时间延迟保险丝:产品概述和技术手册

    1. 产品简介


    215 系列 5×20 mm 时间延迟保险丝是符合 IEC 标准的陶瓷体式和轴向引线型保险丝,适用于全球范围内的电气保护。这些保险丝主要应用于家电和终端设备中的补充保护,用于保护组件或内部电路。

    2. 技术参数


    - 认证批准:
    - CQC, PS, E, SU, KM 等认证
    - 额定电流范围:0.125A - 20A
    - 电气特性:
    - 最大额定电压:250V
    - 断流能力:1500A @ 250VAC(部分型号)
    - 开启时间:
    - 150% 额定电流下,最小时间:30秒
    - 210% 额定电流下,最大时间:30分钟
    - 275% 额定电流下,最小时间:0.25秒,最大时间:80秒
    - 400% 额定电流下,最小时间:0.05秒,最大时间:5秒
    - 1000% 额定电流下,最小时间:0.005秒,最大时间:0.15秒
    - 材料:
    - 陶瓷体:用于耐热和保护
    - 镍镀黄铜帽:提高耐腐蚀性
    - 锡镀铜引脚:增强导电性能
    - 工作温度:-55°C 到 +125°C

    3. 产品特点和优势


    - 高断流能力:能够在特定条件下断开电流,提供可靠的电路保护。
    - 时间延迟特性:适合需要短路和过载保护的应用,如家用电器。
    - RoHS 合规:环保设计,符合欧盟法规。
    - 国际标准:符合 IEC 60127-2 规范,适用于全球。

    4. 应用案例和使用建议


    - 应用实例:
    - 家电中的电路保护
    - 通信设备中的过载保护
    - 使用建议:
    - 在焊接过程中,注意波峰焊的预热时间和冷却时间,以避免损坏保险丝。
    - 建议使用手焊参数:焊铁温度 350°C ± 5°C,加热时间不超过 5 秒。

    5. 兼容性和支持


    - 兼容性:该保险丝可与多种电路板和系统兼容,适用于广泛的应用场景。
    - 支持和维护:Littelfuse 提供详尽的技术文档和客户支持,确保用户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题 1:保险丝过早熔断
    - 解决方法:检查电路是否有过载情况,适当降低负载电流。

    - 问题 2:保险丝长时间不熔断
    - 解决方法:确认电路中的电流没有超过保险丝的额定值,或检查是否有误接现象。

    7. 总结和推荐


    综合评估:
    215 系列 5×20 mm 时间延迟保险丝具有出色的断流能力和可靠的时间延迟特性,适用于广泛的家电和终端设备保护应用。其 RoHS 合规性和国际标准认证使其在全球范围内得到广泛应用。
    推荐:
    强烈推荐使用该系列保险丝,尤其是对于需要可靠电路保护和高环境适应性的应用场景。用户应仔细阅读并遵循制造商提供的安装和使用指南,以确保最佳效果。

0215005.TXP参数

参数
熔断电流 1.5KA
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 66.095A²S
额定电流 5A
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0215005.TXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0215005.TXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0215005.TXP 0215005.TXP数据手册

0215005.TXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.2747 ¥ 2.3429
500+ $ 0.2384 ¥ 2.0333
1000+ $ 0.2166 ¥ 1.8475
库存: 2677
起订量: 342 增量: 0
交货地:
最小起订量为:100
合计: ¥ 234.29
