首页  >  产品百科  >  KLKD.500T

KLKD.500T

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 600V 快速熔断 Cartridge 500mA 底座安装,标准安装,盒式安装 38.1mm(长度)
供应商型号: KLKD.500T
供应商: Master
标准整包数: 1

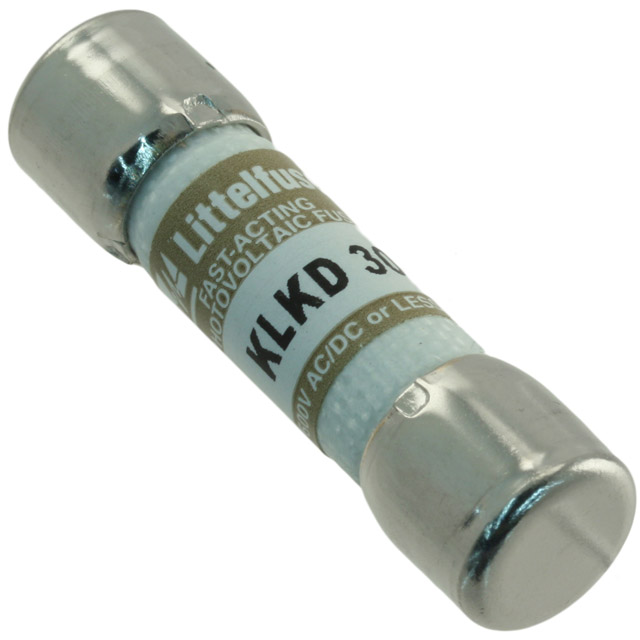

LITTELFUSE 熔断保险丝 KLKD.500T

KLKD.500T概述

    # KLKD 系列熔断器技术手册

    产品简介


    KLKD系列熔断器是一款快速反应型高直流电压额定值的熔断器,采用10 x 38毫米迷你格式,适用于太阳能汇流箱及具有直流故障电流高达50,000安培的电路。该系列产品适用于标准安装和板载安装配置,并符合UL和IEC光伏标准要求。KLKD系列熔断器提供多种电流范围选择,适用于不同的应用需求。

    技术参数


    基本规格
    - 电压等级:600 Vac/Vdc
    - 额定电流范围:1/10 A 至 30 A
    - 断流能力:交流100 kA(UL 248-19自认证)
    - 直流1/10-30:10 kA(UL 248-19)
    - 直流1/10-30:50 kA(UL 248-14)
    - 工作材料:主体为三聚氰胺,端帽为铜合金
    - 操作温度:参照重率曲线
    认证
    - UL 248-19 列名(档案号:E339112)
    - IEC 60269-6 认证(2-25 A)
    - VDE 认证(编号:40033094)
    - UL 248-14 列名(档案号:E10480)
    - CSA 仅限保险丝认证(档案号:LR29862)
    环境
    - 符合RoHS标准
    出产国
    - 墨西哥

    产品特点和优势


    - 设计符合UL和IEC光伏规范
    - 可选电流范围:1/10 A 至 30 A
    - 断流能力高达50,000 A
    - 可选标准保险丝或PCB贴片安装方式
    - 1-5 A 满足UL1741 GFDI要求

    应用案例和使用建议


    应用场景
    - 太阳能汇流箱和逆变器
    - 电源供应器
    - 桌面仪表
    使用建议
    KLKD系列熔断器可用于太阳能汇流箱中,当系统出现过电流时,可以迅速切断电路,防止故障扩散。在安装时,确保熔断器与电源电路连接正确,并选择合适的电流范围以匹配电路需求。对于需要较高断流能力的应用场景,应优先考虑较大电流等级的型号。

    兼容性和支持


    KLKD系列熔断器可配合Littelfuse的LFPSM和LPSM死前端系列保险丝夹具以及L60030M开放式系列保险丝夹具使用。此外,客户可以通过访问官方网页下载CAD图纸和技术文档,以获得更详细的支持信息。

    常见问题与解决方案


    1. 问题:如何确定合适额定电流的KLKD熔断器?
    - 解答: 应根据电路的最大正常工作电流来选择合适额定电流的KLKD熔断器。通常选择额定电流略高于最大正常工作电流的型号,以保证正常运行同时提供保护作用。
    2. 问题:KLKD系列熔断器是否适用于高压应用?
    - 解答: 是的,KLKD系列熔断器具有600 Vac/Vdc的额定电压,适用于高压应用环境。

    总结和推荐


    KLKD系列熔断器具备广泛的额定电流选择和高断流能力,能够满足各种复杂的应用需求。产品设计符合国际标准,并且拥有出色的机械和电气性能,因此非常推荐用于太阳能系统、电源供应系统和桌面仪表等场合。总的来说,KLKD系列熔断器是一个性能可靠且适应性强的选择。

KLKD.500T参数

参数
保险丝类型 Cartridge
熔断 I²t -
额定电流 500mA
熔断电流 -
额定电压-AC 600V
额定电压-DC 600V
熔断特性 快速熔断
长*宽*高 38.1mm(长度)
安装方式 底座安装,标准安装,盒式安装
包装方式 盒装

KLKD.500T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KLKD.500T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE KLKD.500T KLKD.500T数据手册

KLKD.500T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.562 ¥ 174.1601
30+ $ 18.4334 ¥ 153.185
50+ $ 17.5006 ¥ 145.4333
100+ $ 16.9855 ¥ 139.0943
250+ $ 16.7323 ¥ 137.0209
500+ $ 16.3842 ¥ 134.1699
1000+ $ 16.3842 ¥ 134.1699
库存: 1
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 174.16
直接购买
加入购物车
