首页  >  产品百科  >  0216001.MXESPP

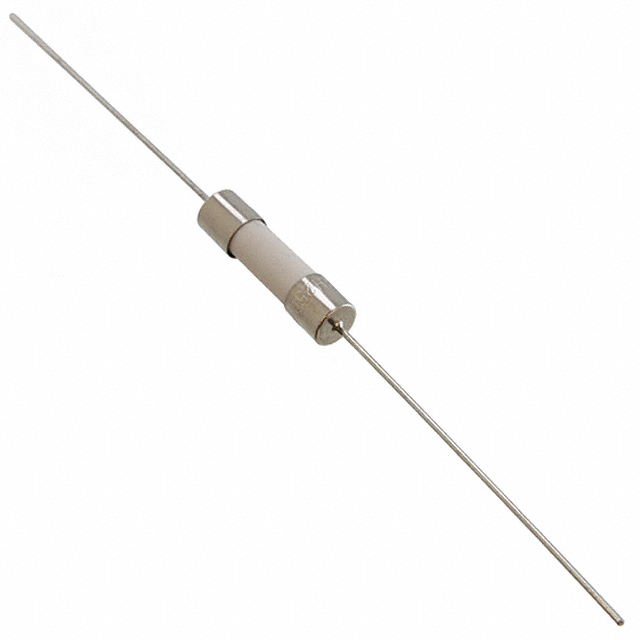

0216001.MXESPP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.18A²S 1.5KA 快速熔断 Cartridge,Ceramic 1A 插件,D5.2XL20MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: 576-0216001.MXESPP
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 0216001.MXESPP

0216001.MXESPP概述


    产品简介


    216SP系列快熔陶瓷体管状保险丝是一种专为全球应用设计的5×20毫米快熔型陶瓷体管状保险丝,符合国际电工委员会(IEC)标准。该系列产品广泛应用于家电或利用设备中的补充保护,用于保护组件或内部电路。产品符合RoHS标准且无铅,因此也适用于对环保要求较高的应用场合。

    技术参数


    | 额定电流(A) | 额定电压(V) | 断开能力(A) | 标称电阻(Ω) | 标称熔断I²t值(A²s) | 最大额定电流下的压降(mV) | 最大功率耗散(W) |
    ||
    | 1.6 | 250 | 1500 | 0.1112 | 1.005 | 600 | 4 |
    | 2.5 | 250 | 1500 | 0.0584 | 3.672 | 400 | 4 |
    | 3.15 | 250 | 1500 | 0.0368 | 6.7 | 350 | 4 |
    | 4 | 250 | 1500 | 0.0247 | 14.995 | 300 | 4 |
    | 5 | 250 | 1500 | 0.0183 | 27.46 | 250 | 4 |
    | 6.3 | 250 | 1500 | 0.0137 | 56.43 | 200 | 4 |
    | 8 | 250 | 1500 | 0.0123 | 64.315 | 200 | 4 |
    | 10 | 250 | 1500 | 0.0079 | 154.34 | 200 | 4 |

    产品特点和优势


    - 快速熔断:这些保险丝能够快速响应过载和短路情况,确保在故障情况下迅速切断电源。
    - 高断开能力:拥有1500A@250VAC的断开能力,能够在高电流情况下保持稳定断开。
    - 符合标准:满足IEC 60127-2标准的要求,保证了产品的可靠性和安全性。
    - 环保:产品符合RoHS标准且无铅,适用于环保要求高的应用场合。

    应用案例和使用建议


    应用案例
    216SP系列保险丝在家电及工业控制设备中广泛应用。例如,在空调、冰箱和洗衣机等家用电器中作为内部电路的补充保护措施。在工业自动化控制系统中,用于保护PLC等核心部件不受过载影响。
    使用建议
    - 在焊接过程中,请使用推荐的焊接参数进行波峰焊或手焊操作。避免采用回流焊工艺。
    - 确保保险丝安装位置距离PCB板的最小距离为1.5mm,以确保良好的热管理。

    兼容性和支持


    - 产品通过多个认证机构的批准,包括CQC、UL和TUV等。
    - 厂商提供详尽的技术支持和售后维护服务,确保客户在使用过程中得到充分支持。

    常见问题与解决方案


    1. 问题:焊接过程中出现锡渣
    - 解决方案:检查焊接参数是否符合推荐值,调整预热时间和焊接时间。
    2. 问题:温度过高导致保险丝失效
    - 解决方案:确认安装环境是否符合规定的操作温度范围(-55°C到+125°C),调整工作环境温度。

    总结和推荐


    216SP系列快熔陶瓷体管状保险丝具有高效可靠的快熔特性,适用于各种需要快速断开保护的应用场合。其广泛的应用范围和高标准的认证使其在市场上具有很强的竞争优势。对于追求安全和可靠性同时又需要快速反应的电子设备,强烈推荐选用这款保险丝。
    如果您对216SP系列保险丝有任何疑问或需求,建议联系Littelfuse的销售代表获取更多信息和支持。

0216001.MXESPP参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 0.18A²S
额定电流 1A
熔断电流 1.5KA
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.2XL20MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0216001.MXESPP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0216001.MXESPP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0216001.MXESPP 0216001.MXESPP数据手册

0216001.MXESPP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8855
5+ $ 0.7337
10+ $ 0.6762
50+ $ 0.5612
100+ $ 0.4961
250+ $ 0.4374
500+ $ 0.4039
1000+ $ 0.3715
3000+ $ 0.3132
库存: 253
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 0.88
直接购买
加入购物车
