首页  >  产品百科  >  37201600511

37201600511

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 250V 0.1792A²S 35A 慢速熔断 Board Mount (Cartridge Style Excluded) 160mA 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: 37201600511-ND
供应商: Digi-Key
标准整包数: 1

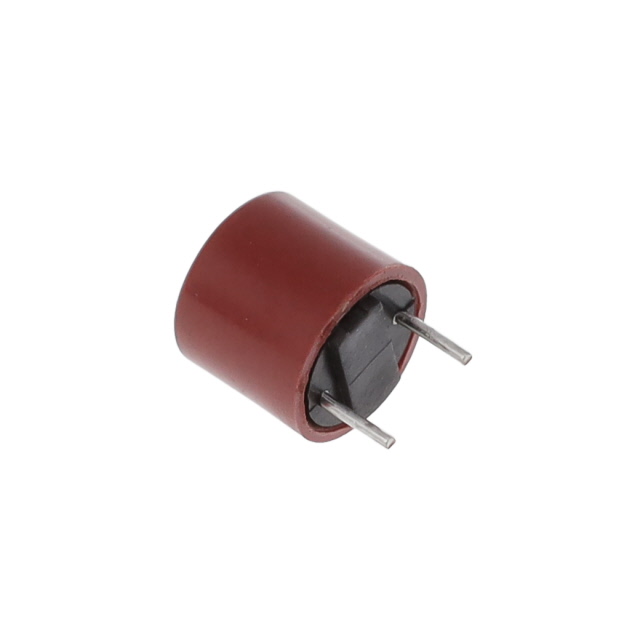

LITTELFUSE 熔断保险丝 37201600511

37201600511概述

    # Littelfuse 372系列 TR5延时熔断丝技术手册

    产品简介


    Littelfuse的372系列是TR5®型延时熔断丝,具有250V的额定电压,设计符合IEC 60127-3标准。这种熔断丝广泛应用于电池充电器、消费电子产品、电源供应器及工业控制器等领域,以其出色的电气特性和可靠性在业内享有盛誉。

    技术参数


    额定电流范围
    - 40mA至6.3A
    电气特性
    - 符合RoHS标准,无卤素,无铅。
    - 减小PCB空间需求。
    - 可直接焊接或插拔。
    - 国际认证通过。
    - 低内阻。
    - 抗冲击外壳。
    - 抗振动。
    - 电流范围从0.040A到6.3A。
    - 认证于UL/CSA/NMX 248-1和UL/CSA/NMX 248-14。
    - 符合EN/J/K 60127-1和EN/J/K 60127-3标准。
    - 符合GB/T 9364.1和GB/T 9364.3标准。
    温度曲线
    - 平均时间电流曲线显示在不同环境温度下熔断丝的表现。
    材料
    - 底座/端盖:棕色热塑性塑料(聚酰胺PA 6.6,UL 94 V-0)。
    - 圆形引脚:铜,镀锡。
    - 引脚拉力强度:10N(IEC 60068-2-21)。
    - 焊接能力:波峰焊260°C,≤3秒;烙铁焊接350°C,≤1秒。
    - 焊接耐热性:波峰焊260°C,10秒;烙铁焊接350°C,3秒。
    工作条件
    - 操作温度:-40°C至+85°C(考虑重新评级)。
    - 气候类别:-40°C/+85°C/21天(IEC 60068-1,-2-1,-2-2,-2-78)。
    - 存储条件:+10°C至+60°C,年平均湿度≤75%,无露水,最大值为30天内的95%。
    - 振动测试:24个循环,每个15分钟(IEC 60068-2-6),频率范围10-60Hz,振幅0.75mm;60-2000Hz,加速度10G。

    产品特点和优势


    372系列熔断丝具备以下显著特点和优势:
    - 符合RoHS和无铅标准,环保安全。
    - 减少PCB空间需求,提高设计灵活性。
    - 直接焊接或插拔,方便安装。
    - 国际认证,适用性强。
    - 低内阻,减少能量损失。
    - 耐冲击和振动,适应恶劣环境。
    - 电流范围广,适合多种应用场景。
    - 认证于多个国际标准,确保质量稳定。

    应用案例和使用建议


    应用案例
    - 电池充电器:防止过载和短路保护。
    - 消费电子产品:提供可靠的安全防护。
    - 电源供应器:保护电路免受过流影响。
    - 工业控制器:用于自动化设备中的电路保护。
    使用建议
    - 在安装前,确保焊点和引脚清洁,以确保最佳焊接效果。
    - 确保散热良好,避免高温导致损坏。
    - 定期检查和更换熔断丝,以保持系统安全。

    兼容性和支持


    372系列熔断丝与多种电子设备兼容,适用于广泛的电路设计。厂商提供全面的技术支持和维护服务,包括详尽的技术文档和培训资源,确保客户能够高效地使用和维护这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断丝频繁熔断 | 检查负载是否过大,调整负载或增加额外保护措施。 |
    | 焊接后熔断丝不工作 | 检查焊接点是否有虚焊,重新焊接。 |
    | 环境温度过高导致熔断丝失效 | 考虑使用温度再评定曲线进行温度补偿。 |

    总结和推荐


    总体而言,Littelfuse的372系列TR5延时熔断丝是一款高性能、高可靠性的产品,适用于多种应用场景。其优越的电气特性和广泛的认证使其成为工业和消费电子领域的理想选择。强烈推荐使用此产品,特别是在需要安全可靠电路保护的应用场景中。
    以上内容基于Littelfuse 372系列TR5延时熔断丝的技术手册进行了详细整理,希望对您有所帮助。

37201600511参数

参数
熔断电流 35A
额定电压-AC 250V
额定电压-DC 250V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.1792A²S
额定电流 160mA
长*宽*高 8mm(长度)*8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

37201600511厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

37201600511数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 37201600511 37201600511数据手册

37201600511封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.403
5+ $ 1.1661
10+ $ 1.0109
50+ $ 0.8383
100+ $ 0.7448
250+ $ 0.6694
500+ $ 0.6173
1000+ $ 0.569
5000+ $ 0.5032
库存: 843
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 1.4
