032602.8HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 170A²S 慢速熔断 Cartridge,Ceramic 2.8A 底座安装 31.75mm(长度)
供应商型号: ZT-032602.8HXP
供应商: 海外现货
标准整包数: 1

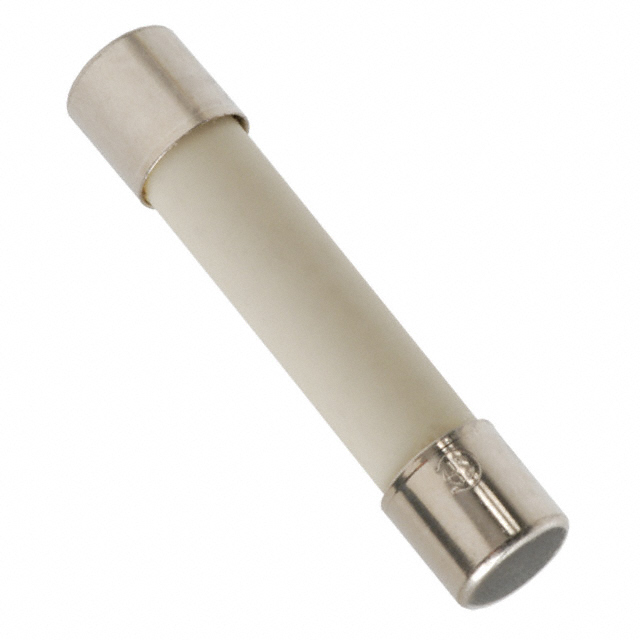

LITTELFUSE 熔断保险丝 032602.8HXP

032602.8HXP概述

    3AB Slo-Blo® Fuse 325/326 系列产品技术手册

    产品简介


    3AB Slo-Blo® Fuse 是一款专为高电流负载设计的保险丝,采用陶瓷外壳结构,具有更高的断流能力和电压等级。其独特之处在于其“慢速熔断”特性,适用于家电或利用设备中组件或内部电路的补充保护。

    技术参数


    - 认证批准:UL 标准 248-14 认证
    - 安规认证范围:
    - E10480:0.250A 至 10A 和 12A 至 30A
    - 29862:0.250A 至 30A
    - 引脚型号:
    - 引线式:1A-3.2A、4A-5A、6.25A-15A、20A-30A
    - 插座式:7-10A、12A、15A、20A
    - 电气特性:
    - 最大电流:0.010A 至 30A
    - 熔断时间:100% 额定电流时至少 4 小时;135% 额定电流时不超过 1 小时
    - 断开能力:100A @ 250VAC(标准型)
    - 断开能力:10KA @ 125VAC 和 125VDC(高断开型)
    - 工作温度:-55°C 至 +125°C
    - 焊接参数:预热时间:60-180 秒;焊接时间:2-5 秒;最高焊锡温度:260°C

    产品特点和优势


    - 高可靠性:采用陶瓷材料提高断流能力
    - 宽电压范围:适用于多种电器设备的补充保护
    - 慢速熔断特性:允许短暂过载而不损坏
    - RoHS 合规性:无铅环保材料
    - 多型号选择:适用于不同电流和电压的应用需求

    应用案例和使用建议


    - 应用案例:用于家电中的电路保护
    - 使用建议:
    - 在安装过程中应避免超过额定电流使用
    - 推荐使用波峰焊工艺进行安装,参数参照上述表格
    - 手工焊接时需严格控制加热时间和温度

    兼容性和支持


    - 兼容性:可与其他符合标准的电子元器件配合使用
    - 技术支持:提供详细的安装和测试指南,并附有相关的配件和工具

    常见问题与解决方案


    - 问题一:如何确定是否正确安装?
    - 解决方案:确保保险丝的额定电流符合应用要求,并通过万用表测试电路正常工作
    - 问题二:过载时保险丝未熔断怎么办?
    - 解决方案:检查连接是否松动,更换新的保险丝并检查电路是否有异常

    总结和推荐


    3AB Slo-Blo® Fuse 325/326 系列是一款高性能的保险丝产品,其在高电流负载下的可靠性和长寿命使其成为家电和其他应用的理想选择。我们强烈推荐此产品用于需要高可靠性电路保护的场合。
    综上所述,3AB Slo-Blo® Fuse 325/326 系列以其出色的性能和广泛的应用范围,成为了市场上极具竞争力的产品。

032602.8HXP参数

参数
额定电流 2.8A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 170A²S
长*宽*高 31.75mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

032602.8HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

032602.8HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 032602.8HXP 032602.8HXP数据手册

032602.8HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
