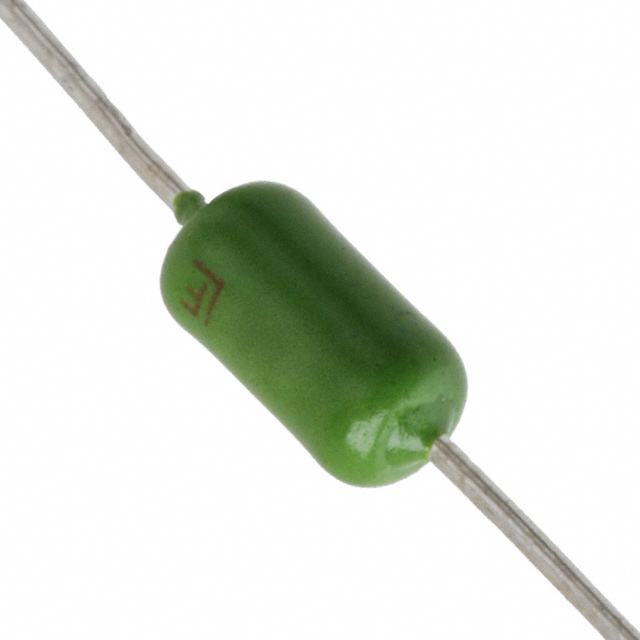

0263005.MAT1L

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 5.55A²S 快速熔断 Board Mount (Cartridge Style Excluded) 5A 插件,D3.9XL7.1MM 通孔安装 7.11mm(长度)
供应商型号: ZT-0263005.MAT1L
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0263005.MAT1L

0263005.MAT1L概述

    PICO® II 263 Series Fuse 技术手册

    1. 产品简介


    PICO® II 263系列是小尺寸的高电流轴向引线式快速熔断保险丝,具有250V额定电压,特别适用于需要小型化和高可靠性的场合。这种保险丝广泛应用于照明系统、电源设备、LCD/PDP电视、LCD显示器、办公自动化设备、音频/视频系统及医疗设备等领域。

    2. 技术参数


    - 额定电压:250V
    - 快熔动作特性:非常快速熔断
    - 外形尺寸:小型化设计
    - 电流范围:62mA至5A
    - 环保标准:符合RoHS标准和无卤素要求
    - 工作温度范围:-55°C至+125°C
    - 抗拉力测试:承受7磅轴向拉力
    - 时间电流特性曲线:
    - 100%额定电流时,最小开断时间为4小时
    - 200%额定电流时,最大开断时间为1秒
    - 300%额定电流时,最大开断时间为0.1秒

    3. 产品特点和优势


    PICO® II 263系列的主要优势包括:
    - 非常快熔断:确保电路在短路发生时能够迅速断开,保护后续电路不受损害。
    - 小型化设计:非常适合空间受限的应用场景。
    - 宽广的电流范围:从62mA到5A,适用于多种不同需求的电路。
    - 环境友好:符合RoHS标准和无卤素要求,满足日益严格的环保标准。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于各种消费电子产品(如电视、显示器)、办公自动化设备、医疗设备和电源供应系统。
    - 使用建议:
    - 确保正确选择保险丝的额定电流,以防止过载。
    - 在焊接过程中,遵循推荐的手工焊接参数,避免红外或对流回流焊接过程,以防损坏保险丝。
    - 使用过程中注意温度和电流的稳定,避免超过保险丝的额定值,以免造成不必要的熔断。

    5. 兼容性和支持


    PICO® II 263系列具有良好的兼容性,可与多种不同的电子设备和电路板配合使用。厂家提供了详尽的技术支持和维护信息,包括焊接参数和处理过程建议,以确保最佳的使用效果。

    6. 常见问题与解决方案


    - 问题1:如何选择正确的保险丝?
    - 解决方案:根据负载电流和所需保护水平选择相应的保险丝电流额定值。
    - 问题2:保险丝熔断后如何更换?
    - 解决方案:确保电路断电后,使用新的同型号保险丝进行替换。
    - 问题3:焊接过程中如何避免损坏保险丝?
    - 解决方案:遵循厂家推荐的焊接参数,避免使用高温或长时间的焊接操作。

    7. 总结和推荐


    综上所述,PICO® II 263系列保险丝以其小巧的尺寸、宽泛的电流范围和快速的熔断特性,在众多应用场景中表现出色。特别是其卓越的环保特性和广泛的电流选择,使其成为市场上极具竞争力的产品。强烈推荐在需要小型化和高性能熔断保护的应用中使用该产品。

0263005.MAT1L参数

参数
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 5.55A²S
额定电流 5A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
长*宽*高 7.11mm(长度)
通用封装 插件,D3.9XL7.1MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

0263005.MAT1L厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0263005.MAT1L数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0263005.MAT1L 0263005.MAT1L数据手册
