022903.5MXSP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 110A²S 慢速熔断 Cartridge,Glass 3.5A 底座安装 14.48mm(长度)
供应商型号: ZT-022903.5MXSP
供应商: 海外现货
标准整包数: 1

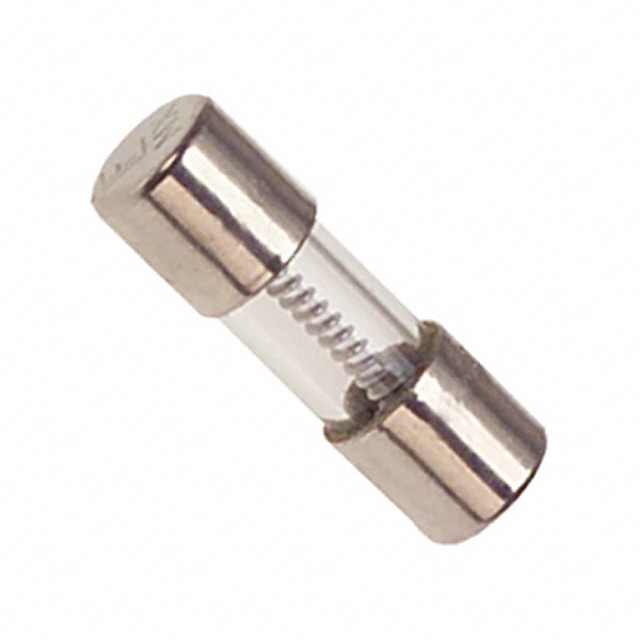

LITTELFUSE 熔断保险丝 022903.5MXSP

022903.5MXSP概述

    Littelfuse 229/230 系列延时保险丝技术手册

    产品简介


    Littelfuse 229/230 系列保险丝提供2AG尺寸的插件式和轴向引线两种形式,可选择熔断指示功能(在型号后添加'S')和额外密封工艺(在型号后添加'A'),适用于广泛的电路保护需求。该系列保险丝通过了UL标准认证,符合RoHS要求且无铅,适合用于电信行业和其他需要过载保护的应用场合。

    技术参数


    - 额定电流范围:0.250A 至 7A
    - 电压等级:250VAC,250Vac下可承受的最大断路电流为35A,125Vac或125Vdc下可承受的最大断路电流为10kA
    - 熔断时间:在100%额定电流下,最小熔断时间为4小时;在135%额定电流下,最大熔断时间为1小时;在200%额定电流下,最小熔断时间为3秒,最大熔断时间为20秒
    - 额定冷态电阻:不同额定电流下的具体数值
    - 保险丝温度重评曲线:在-55℃至+125℃的环境下能正常工作
    - 保险丝耐热冲击性:符合MIL-STD-202,方法107,条件B的要求
    - 保险丝振动性:符合MIL-STD-202,方法201的要求
    - 保险丝湿度性:符合MIL-STD-202,方法103,条件A的要求
    - 保险丝盐雾性:符合MIL-STD-202,方法101,条件B的要求

    产品特点和优势


    1. 多种形式:提供插件式和轴向引线两种形式,以适应不同的安装需求。
    2. 快速识别:熔断指示功能使得熔断状态可以立即通过颜色变化辨识出来。
    3. 抗脉冲能力:能在承受高电流短时脉冲的同时提供有效的过载保护。
    4. 符合标准:完全符合UL标准和RoHS要求。
    5. 广泛应用:可用于电信设备和各种需要过载保护的工业设备。

    应用案例和使用建议


    229/230 系列保险丝广泛应用于电信设备、医疗设备、工业自动化系统等,特别是在需要快速定位故障点和缩短故障排查时间的场合。使用建议如下:
    1. 确保正确选型:根据电路的具体需求选择合适的额定电流和电压。
    2. 注意环境因素:考虑到保险丝的使用环境温度和湿度条件,选择合适的型号。
    3. 使用合适的焊接参数:如需波峰焊,建议预热时间为60-180秒,焊接温度不超过260°C。

    兼容性和支持


    - 兼容性:229/230系列保险丝与各种通用的保险丝座、保险丝夹和保险丝块兼容。
    - 支持:Littelfuse公司提供了详细的资料和支持服务,包括产品手册、配件目录和技术支持。

    常见问题与解决方案


    1. 保险丝熔断:检查电路是否存在短路或过载现象,更换同型号的保险丝。
    2. 熔断指示功能失效:检查玻璃体是否有损伤,如有损伤则需更换。
    3. 安装困难:确认安装位置的尺寸和接口是否匹配,如不匹配可能需要更换安装工具。

    总结和推荐


    总体来看,Littelfuse 229/230 系列保险丝是一款高性能、多功能的产品,具有多种形式选择和广泛的适用性。它不仅能满足各种电路保护需求,还具备出色的可靠性,是值得推荐的一款产品。对于需要可靠过载保护的应用场合,该系列产品无疑是最佳选择之一。

022903.5MXSP参数

参数
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 110A²S
额定电流 3.5A
熔断电流 -
长*宽*高 14.48mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

022903.5MXSP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

022903.5MXSP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 022903.5MXSP 022903.5MXSP数据手册

022903.5MXSP封装设计

查看详情并下载
Symbol
Footprint
3D Model
