0157001.DRT

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 1.98A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1A SMD,6.5X3.7MM 夹子安装,底座安装,贴片安装 6.5mm*3.7mm*3.9mm
供应商型号: CSJ-ST65705484
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0157001.DRT

0157001.DRT概述


    产品简介

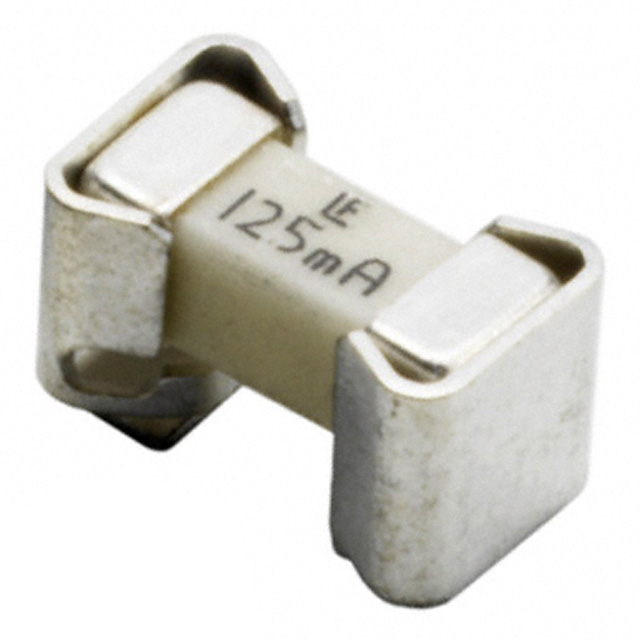

    产品名称: 157T系列标准Nano2®保险丝和夹持组合
    产品类型: 表面贴装式保险丝
    主要功能: 157T系列是一种小型方形延时表面贴装保险丝,可以装配到可表面安装的保险丝夹中。其独特的延时特性有助于解决因涌流导致快速熔断而频繁断开的问题。
    应用领域: 仪器仪表、基站、电信设备。

    技术参数


    - 额定电流范围: 0.375A 至 5A
    - 电压等级: 125V
    - 中断能力: 50A@125VAC/VDC
    - 冷电阻: 随额定电流变化
    - 熔化时间I²t: 额定电流的倍数下开断时间(例如,300%额定电流下,最小0.2秒,最大3秒)
    - 工作温度范围: -55°C 至 125°C(适当降额使用)

    产品特点和优势


    - 延时特性: 特殊的设计可以承受大电流下的涌流,减少无谓的断开。
    - 易于更换: 可以通过简单地更换保险丝夹而不必进行脱焊过程,方便现场维护。
    - 环保合规: 符合RoHS标准且不含卤素。
    - 自动装配: 可以与电路板自动组装在一起,提高制造效率。

    应用案例和使用建议


    应用案例:
    - 在基站电源系统中,保险丝需要能够处理启动电流。157T系列的延时特性使其在不引起误触发的情况下有效保护设备。
    - 在需要快速更换保险丝的应用中,其免焊接设计使得保险丝的更换更为简便。
    使用建议:
    - 在高温环境下使用时需适当降额。
    - 考虑到热管理,推荐使用铜层厚度不低于100微米的电路板。

    兼容性和支持


    - 兼容性: 适用于所有符合RoHS标准的电路板和焊接工艺。
    - 制造商支持: 厂商提供全面的技术文档和支持服务,包括样品测试和应用指南。

    常见问题与解决方案


    问题1: 安装后保险丝未能正确导通。
    - 解决方案: 检查保险丝与夹具之间的连接是否牢固;确保没有氧化物或杂质。
    问题2: 保险丝在正常使用情况下频繁断开。
    - 解决方案: 检查是否有超过额定电流的瞬态浪涌现象;考虑增加熔化时间I²t值更大的型号。

    总结和推荐


    综上所述,157T系列标准Nano2®保险丝和夹持组合具有出色的延时特性、便捷的安装与更换方式以及良好的环保属性,适用于各种高要求的应用场合。特别是在需要频繁更换保险丝或者面临复杂安装条件的情况下,此款产品显得尤为适用。强烈推荐给对可靠性、安全性和环保标准有较高要求的用户。

0157001.DRT参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 1.98A²S
额定电流 1A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
长*宽*高 6.5mm*3.7mm*3.9mm
通用封装 SMD,6.5X3.7MM
安装方式 夹子安装,底座安装,贴片安装
零件状态 在售
包装方式 卷带包装

0157001.DRT厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0157001.DRT数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0157001.DRT 0157001.DRT数据手册

0157001.DRT封装设计

查看详情并下载
Symbol
Footprint
3D Model
