37305000410

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.025A²S 快速熔断 Board Mount (Cartridge Style Excluded) 500mA 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: ET-1757574
供应商: 海外现货
标准整包数: 1

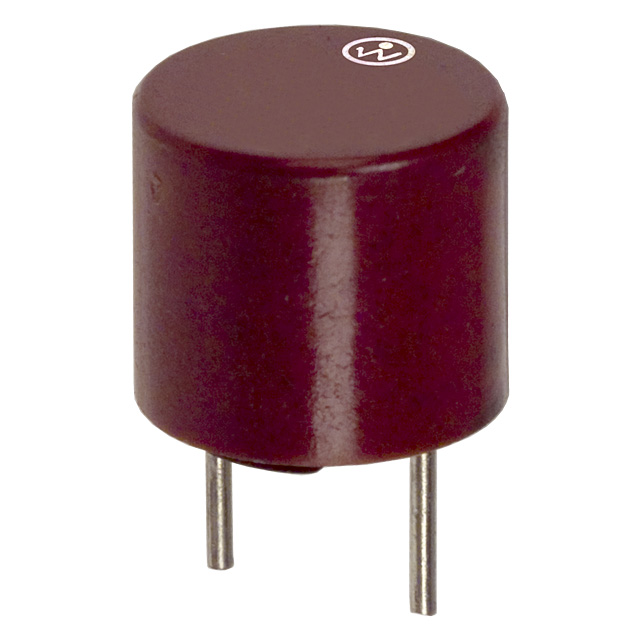

LITTELFUSE 熔断保险丝 37305000410

37305000410概述

    TR5® 373系列快熔断式保险丝技术手册

    产品简介


    TR5® 373系列快熔断式保险丝是250V额定电压的快速熔断型保险丝,符合UL 248-14标准。该系列产品具有国际认证,适用于电池充电器、消费电子产品、电源供应器及工业控制器等多个领域。373系列设计紧凑,能够有效节省PCB空间,提供直接焊接和插接两种安装方式。

    技术参数


    - 额定电流范围:0.050A至10A
    - 电压等级:250V
    - 最大分断能力:50A @ 250VAC
    - 工作温度范围:-40℃ 至 +85℃
    - 环境分类:-40℃/+85℃/21天(符合EN 60068-1, -2-1, -2-2, -2-78标准)
    - 引脚强度:≥ 10N(符合IEC 60068-2-21标准)
    - 焊接参数:波峰焊时,预热时间:60-180秒;焊锡温度:最大260℃;焊锡停留时间:2-5秒
    - 手工焊接参数:烙铁温度:350℃ ± 5℃;加热时间:最大5秒

    产品特点和优势


    - 紧凑设计:可显著减少PCB空间需求。
    - 多版本选择:提供直接焊接或插接版本。
    - 电气特性优良:低内阻,快速熔断响应时间。
    - 环保材料:采用无铅、无卤素且符合RoHS标准的材料。
    - 高可靠性:抗震、耐热,适用于严苛的环境条件。

    应用案例和使用建议


    - 电池充电器:确保电路过载时快速切断电源,避免损坏。
    - 消费电子产品:为终端用户提供更高的安全性,防止过电流造成的设备故障。
    - 电源供应器:提供稳定可靠的过电流保护,保障电源模块的安全运行。
    - 工业控制器:在工业自动化环境中,提供必要的短路和过载保护。

    兼容性和支持


    - 与其他元件兼容:适合大多数焊接工艺,包括波峰焊和手工焊接。
    - 厂商支持:提供详尽的技术文档和样品,用户可以轻松进行选型和应用测试。

    常见问题与解决方案


    - 问题1:保险丝熔断后无法恢复?
    解决方案:确认导致熔断的原因,更换新的合适规格的保险丝。
    - 问题2:保险丝电阻过高?
    解决方案:检查焊接质量,确保引脚焊接良好,避免虚焊或假焊。
    - 问题3:保险丝未按照预期时间熔断?
    解决方案:重新核对规格参数,确保使用的保险丝符合电流和电压要求。

    总结和推荐


    TR5® 373系列快熔断式保险丝凭借其优秀的电气特性和稳定的性能,在多个应用领域表现出色。其高效、安全的设计使其成为各种电路保护的理想选择。鉴于其广泛的应用前景和可靠的质量保证,我们强烈推荐该系列产品给需要高性能保护元件的工程师和技术人员。

37305000410参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.025A²S
额定电流 500mA
熔断电流 -
长*宽*高 8mm(长度)*8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

37305000410厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

37305000410数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 37305000410 37305000410数据手册

37305000410封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6678
10+ $ 1.2148
100+ $ 0.9012
500+ $ 0.7446
1000+ $ 0.6978
2000+ $ 0.6646
4000+ $ 0.6314
库存: 194
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 1.66
