023403.5MXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 36.275A²S 中速熔断 Cartridge,Glass 3.5A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: ET-1354591
供应商: 海外现货
标准整包数: 1

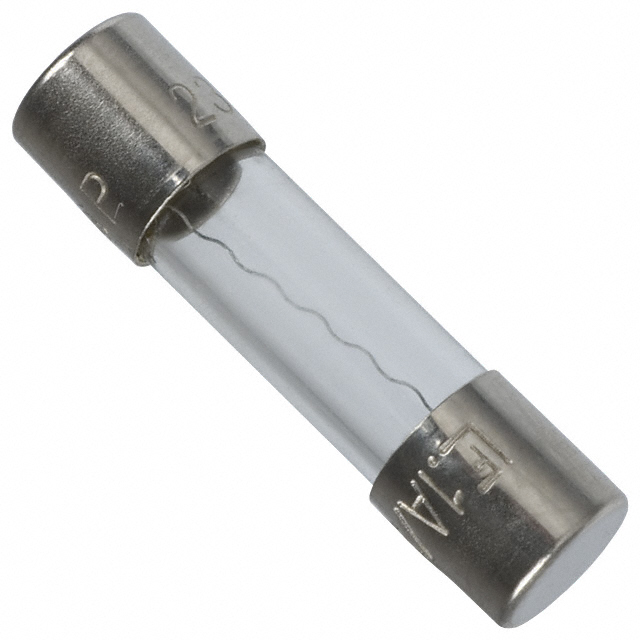

LITTELFUSE 熔断保险丝 023403.5MXP

023403.5MXP概述

    234系列5×20 mm中速动作保险丝技术手册

    产品简介


    Littelfuse公司推出的234系列5×20 mm中速动作保险丝是一种高可靠性、高效能的电路保护装置,广泛应用于家用电器、工业设备以及其他需要电路保护的领域。这款保险丝分为带引线(Axial Lead)和插件式(Cartridge)两种形式,其独特的玻璃或陶瓷体设计能够满足不同电流范围内的保护需求。

    技术参数


    - 认证机构及批准编号
    - PS/E:NBK040609-JP1021A/B/C/D;E10480;SU05001-3001/4001/2016;29862
    - 认证标准:UL/CSA/ANCE 248-1和248-14
    - 额定电流与电压
    - 额定电流:1A - 10A
    - 额定电压:250V
    - 断路能力
    - 100A @ 250VAC;200A @ 250VAC;10000A @ 125VAC
    - 电阻值
    - 在冷态下阻值范围:0.0107Ω至17.045Ω
    - 熔点时间
    - 在100%额定电流下:4小时(最小)
    - 在135%额定电流下:3秒(最小)
    - 在200%额定电流下:400毫秒(最小)

    产品特点和优势


    1. 结构材料:玻璃体适用于1-3.5A,陶瓷体适用于4-10A,确保了更高的耐温性和可靠性。
    2. 环保材料:采用无铅设计,符合RoHS标准,确保无污染环境。
    3. 耐用性:符合MIL-STD-202测试标准,包括振动、热冲击、湿度和盐雾测试,适应各种恶劣环境。

    应用案例和使用建议


    该保险丝主要应用于家用电器及工业设备中,用于提供过载保护。对于需要额外保护的应用,如电路板上的关键组件,这款保险丝可以起到有效的保护作用。为了获得最佳效果,在使用时应注意以下几点:
    - 确保保险丝安装正确,避免物理损坏。
    - 定期检查,确保连接可靠。

    兼容性和支持


    该保险丝具有广泛的兼容性,可用于多种类型的电路保护系统中。对于复杂的应用场景,建议联系制造商以获取详细的技术支持和指导。此外,该保险丝还提供了多种配件选择,以满足不同的安装需求。

    常见问题与解决方案


    - 问题:保险丝熔断频繁。
    - 解决方案:检查负载是否超过保险丝额定值,必要时更换更高额定值的保险丝。
    - 问题:保险丝外观损坏。
    - 解决方案:避免物理损坏,检查是否需要更换。

    总结和推荐


    总体来看,234系列5×20 mm中速动作保险丝是一款性能卓越、安全可靠的电路保护装置。其出色的过载保护能力和广泛的适用范围使其成为众多应用的理想选择。无论是在家用电器还是工业环境中,这款保险丝都表现出色,值得推荐使用。

023403.5MXP参数

参数
保险丝类型 Cartridge,Glass
熔断 I²t 36.275A²S
额定电流 3.5A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 中速熔断
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

023403.5MXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

023403.5MXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 023403.5MXP 023403.5MXP数据手册

023403.5MXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
