40008000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 6.72A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 800mA 通孔安装 8.5mm*4mm*8mm
供应商型号: REB-FUSE8088
供应商: 海外现货
标准整包数: 1400

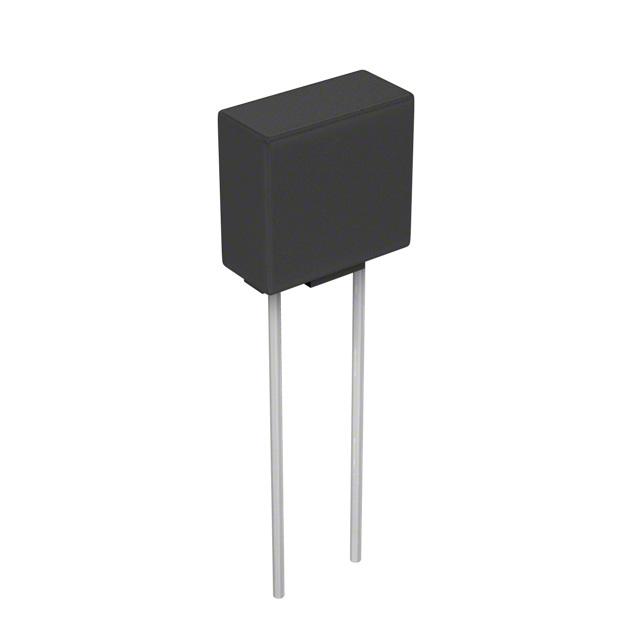

LITTELFUSE 熔断保险丝 40008000000

40008000000概述

    # 400 Series TE5® 时间延迟型保险丝

    产品简介


    400系列TE5®保险丝是一种时间延迟型子微型保险丝,主要用于过电流保护。它的额定电压为250V,并按照IEC 60127-3标准设计制造。这款保险丝具有无卤素、无铅和符合RoHS要求的特点,适用于多种电子设备中,如电池充电器、消费电子产品、电源和工业控制器等。

    技术参数


    以下是400系列TE5®保险丝的技术规格和性能参数:
    | Amp Code | 额定电流(A) | 额定电压(V) | 破坏能力(A) | 额定冷态电阻(Ω) | 电压降(mV) | 功率耗散(mW) | 熔化积分(A²s) |
    | :: | :: | :: | :: | :: | :: | :: | :: |
    | 0.5 | 0.5 | 250 | 130 | 0.1950 | 165 | 297 | 2.170 |
    | 0.8 | 0.8 | 250 | 130 | 0.1003 | 116 | 387 | - |
    | 1 | 1.0 | 250 | 130 | 0.0808 | 89 | 432 | - |
    | 1.25 | 1.25 | 250 | 130 | 0.0562 | 76 | 411 | - |
    | 1.6 | 1.6 | 250 | 130 | 0.0384 | 76 | 601 | - |
    | 2 | 2.0 | 250 | 130 | 0.0292 | 75 | 758 | - |
    | 2.5 | 2.5 | 250 | 130 | 0.0216 | 61 | 683 | - |
    | 3.15 | 3.15 | 250 | 130 | 0.0167 | 55 | 921 | - |
    | 4 | 4.0 | 250 | 130 | 0.0124 | 65 | 936 | - |
    | 5 | 5.0 | 250 | 130 | 0.0098 | 56 | 948 | - |
    | 6.3 | 6.3 | 250 | 130 | 0.0072 | 48 | 926 | - |

    产品特点和优势


    400系列TE5®保险丝具备以下独特的功能和优势:
    - 无卤素、无铅且符合RoHS要求。
    - 减少了PCB空间需求。
    - 直接焊接或插件版本可选。
    - 低内部电阻。
    - 防震、防冲击外壳。
    - 高破坏容量,最高可达130A(250VAC)。
    - 国际认可标准。

    应用案例和使用建议


    应用案例
    该保险丝广泛应用于各种消费电子产品和工业控制器中,例如:
    - 电池充电器:在电池充电过程中提供可靠的过电流保护。
    - 消费电子产品:在便携式设备中确保安全运行。
    - 电源供应:在电源模块中防止过载。
    使用建议
    - 温度补偿:在不同环境温度下使用时,请参考温度重评级曲线进行调整。
    - 焊接参数:推荐波峰焊接参数为预热时间60-180秒,焊锡温度260°C,焊接时间2-5秒;手工焊接参数为焊铁温度350°C±5°C,加热时间5秒内。
    - 应用测试:强烈建议在实际应用中进行测试以验证其性能。

    兼容性和支持


    400系列TE5®保险丝已获得多项认证,如E67006、PS E JET1896-31007-2001等。它支持多种标准焊接工艺,并符合IEC相关标准。Littelfuse公司提供全面的产品支持和维护服务,确保用户能够顺利使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现虚焊现象 | 检查焊接温度和时间,确保符合推荐参数。 |
    | 温度变化导致性能下降 | 参考温度重评级曲线调整使用条件。 |
    | 过载保护功能不明显 | 检查连接线路是否正确,确保符合额定电流。 |

    总结和推荐


    总体而言,400系列TE5®保险丝是一款性能优异、应用广泛的过电流保护元件。其高破坏容量、良好的抗震性能和兼容性强的特点使其成为消费电子产品和工业控制器的理想选择。鉴于其强大的性能和广泛的应用范围,我们强烈推荐此产品用于需要过电流保护的场合。

40008000000参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 6.72A²S
额定电流 800mA
熔断电流 -
长*宽*高 8.5mm*4mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

40008000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

40008000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 40008000000 40008000000数据手册

40008000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ $ 0.6371 ¥ 5.5874
2800+ $ 0.6205 ¥ 5.4416
4200+ $ 0.6094 ¥ 5.3444
库存: 8400
起订量: 1400 增量: 1400
交货地:
最小起订量为:1400
合计: ¥ 7822.36
