02331.25MXBP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 3.39A²S 中速熔断 Cartridge,Glass 1.25A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: ZT-02331.25MXBP
供应商: 海外现货
标准整包数: 1

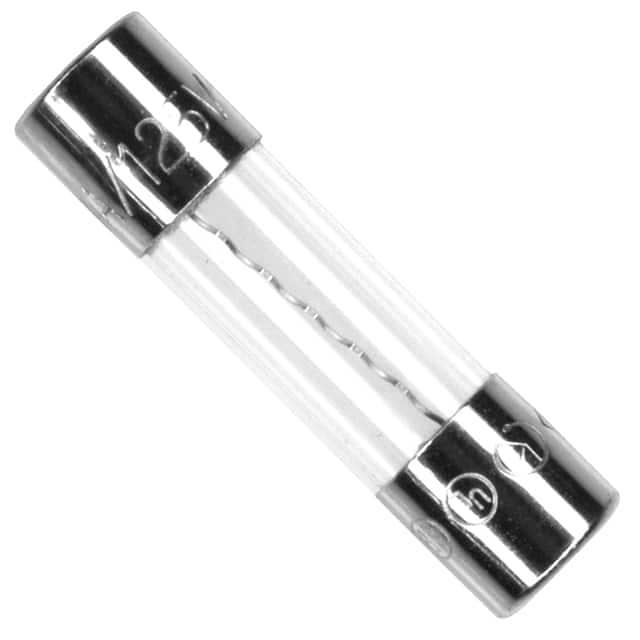

LITTELFUSE 熔断保险丝 02331.25MXBP

02331.25MXBP概述


    产品简介


    Littelfuse 233系列5x20mm中速保险丝是适用于多种电器设备内部电路保护的元件。它提供从1A到10A的额定电流范围,旨在满足UL/CSA/ANCE 248-1和248-14标准。该保险丝采用玻璃体设计,能够承受较大的电流,并且符合RoHS标准,采用无铅材料制造。233系列中速保险丝广泛应用于家用电器和工业设备中,以提供有效的组件和电路保护。

    技术参数


    以下是233系列5x20mm中速保险丝的主要技术参数:
    - 额定电流范围: 1A - 10A
    - 额定电压: 125V AC
    - 断流能力: 10kA @ 125V AC
    - 冷态电阻: 见下表
    - 熔化能: 见下表
    | 额定电流(A) | 冷态电阻(Ω) | 熔化能(A²s) |
    |
    | 1 | 0.1750 | 1.97500 |
    | 1.25 | 0.1263 | 3.39000 |
    | 1.6 | 0.0880 | 6.14000 |
    | 2 | 0.0684 | 9.97000 |
    | 2.5 | 0.0521 | 17.04500 |
    | 3 | 0.0431 | 26.24000 |
    | 3.15 | 0.0380 | 29.79500 |
    | 3.5 | 0.0322 | 36.27500 |
    | 4 | 0.0293 | 51.61000 |
    | 5 | 0.0217 | 89.97500 |
    | 6 | 0.0179 | 131.45500 |
    | 6.3 | 0.0166 | 151.90500 |
    | 7 | 0.0137 | 157.31000 |
    | 8 | 0.0084 | 169.43500 |
    | 10 | 0.0066 | 274.11500 |

    产品特点和优势


    Littelfuse 233系列5x20mm中速保险丝的主要特点包括:
    - 设计规范: 符合UL/CSA/ANCE 248-1和248-14标准,确保了高可靠性和安全性。
    - 材料特性: 采用玻璃体设计,镍镀黄铜帽和锡镀铜引脚,提供了良好的热稳定性和机械强度。
    - 工作温度范围: -55°C至+125°C,适用于广泛的环境条件。
    - 包装选择: 可选散装或卷带包装,方便不同的生产需求。

    应用案例和使用建议


    233系列保险丝适用于各种电器设备的电路保护,如冰箱、洗衣机、空调等家用电器,以及工业控制系统和电源转换设备。以下是一些使用建议:
    - 波峰焊接参数: 适合波峰焊接,预热时间为60-180秒,最高焊锡温度为260°C,焊接时间2-5秒。
    - 手工焊接参数: 手工焊接时,建议焊接铁温度为350°C,加热时间不超过5秒。

    兼容性和支持


    233系列保险丝与多种保险丝座和夹子兼容,具体型号如下:
    - 保险丝座: 345 ISF、345、830、520、646、658
    - 保险丝夹: 520W、111、445
    用户可根据具体需求选择合适的配件。厂商提供了详细的使用说明和支持文档,帮助用户更好地使用和维护这些产品。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题: 保险丝在正常情况下烧毁。
    - 解决办法: 检查电路是否存在过载情况,或更换更高额定电流的保险丝。

    - 问题: 保险丝熔断时间过长。
    - 解决办法: 检查保险丝是否安装正确,以及是否有其他外部因素影响。

    总结和推荐


    综上所述,Littelfuse 233系列5x20mm中速保险丝以其可靠的性能和广泛的应用领域成为市场上一款优秀的产品。无论是家用电器还是工业设备,这款保险丝都能提供高效和安全的电路保护。建议用户在选择使用时参考产品手册中的详细参数和技术指南,以确保最佳的应用效果。

02331.25MXBP参数

参数
熔断 I²t 3.39A²S
额定电流 1.25A
熔断电流 -
额定电压-AC 125V
额定电压-DC -
熔断特性 中速熔断
保险丝类型 Cartridge,Glass
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

02331.25MXBP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

02331.25MXBP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 02331.25MXBP 02331.25MXBP数据手册

02331.25MXBP封装设计

查看详情并下载
Symbol
Footprint
3D Model
