0215010.MXF60P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 333.565A²S 1.5KA 慢速熔断 Time Delay/Slow Blow 10A 插件 通孔安装 20mm(长度)
供应商型号: 0215010.MXF60P-ND
供应商: Digi-Key
标准整包数: 1

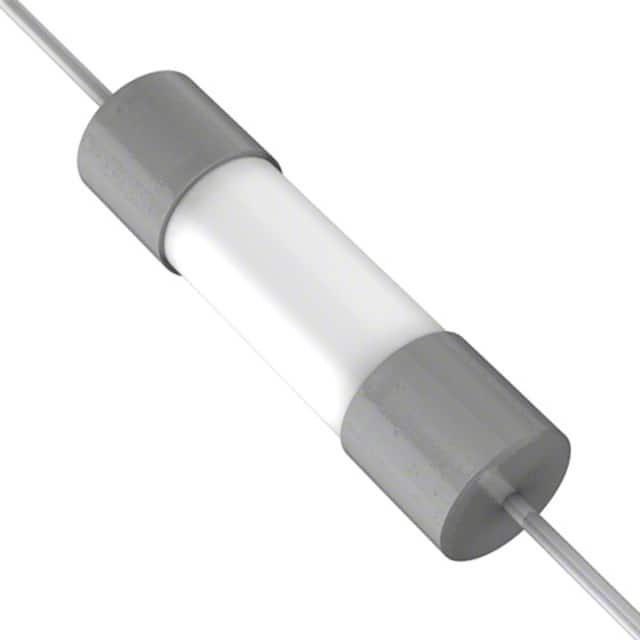

LITTELFUSE 熔断保险丝 0215010.MXF60P

0215010.MXF60P概述

    215系列5×20毫米延时熔断器技术手册

    1. 产品简介


    产品类型: 轴向引脚式和插件式熔断器
    主要功能: 作为辅助保护装置,为家电或使用设备中的组件或内部电路提供独立保护
    应用领域: 家电、工业设备及电子产品中的保护电路

    2. 技术参数


    - 认证机构批准: PS E
    - 额定电流范围:
    - 插件式:0.125A-10A
    - 引脚式:0.125A-20A
    - 电压额定值: 250V
    - 中断额定值:
    - 引脚式:500A(250VAC)
    - 插件式:1000A(300VAC)
    - 最大熔断电流:
    - 0.125A至0.800A:150%
    - 1A至3.15A:150%
    - 4A至6.3A:150%
    - 8A至20A:150%
    - 热熔断时间:
    - 0.125A至0.800A:0.005秒至0.150秒
    - 1A至3.15A:0.010秒至0.150秒
    - 4A至6.3A:0.010秒至0.150秒
    - 8A至20A:0.010秒至0.150秒
    - 最大电压降: 额定电流下最大0.150毫伏
    - 最大功率耗散: 1.5ln条件下1.6瓦

    3. 产品特点和优势


    - 高断路容量: 具有出色的断路能力,适用于各种应用场景。
    - 符合标准: 符合国际标准如EN/IEC 60127-1/2和GB 9364.1/2。
    - RoHS合规性: 熔断器无铅且符合RoHS标准,环保安全。
    - 延时特性: 延时特性使其在瞬间过载情况下仍能正常工作,适用于多种场合。

    4. 应用案例和使用建议


    - 应用案例: 在家电、工业设备及消费电子中作为保护电路的延时熔断器。
    - 使用建议:
    - 选择合适的引脚直径:12A以上为1.2±0.05mm,其他为0.8±0.05mm。
    - 确保轴向引脚之间的距离大于1.0mm,以保证正确的安装和性能。
    - 推荐波峰焊接温度不超过260℃,且预热时间应在60-180秒之间。

    5. 兼容性和支持


    - 兼容性: 与多种波峰焊设备兼容,也适合手焊操作。
    - 支持信息: Littelfuse提供详细的焊接参数和技术支持文档,确保正确安装和使用。

    6. 常见问题与解决方案


    - 问题1:熔断器寿命短
    - 解决方法:检查电路是否在允许范围内运行,避免过载。
    - 问题2:波峰焊接后熔断器损坏
    - 解决方法:确认焊接温度和时间符合推荐值,避免过热。

    7. 总结和推荐


    总结: 215系列5×20毫米延时熔断器具有高断路容量、符合国际标准和环保要求等特点,适用于多种家电和工业设备中。
    推荐: 强烈推荐此款熔断器用于需要延时保护和高可靠性应用场景,尤其是家电和工业设备的电路保护。

0215010.MXF60P参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Time Delay/Slow Blow
熔断 I²t 333.565A²S
额定电流 10A
熔断电流 1.5KA
额定电压-AC 250V
长*宽*高 20mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0215010.MXF60P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0215010.MXF60P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0215010.MXF60P 0215010.MXF60P数据手册

0215010.MXF60P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6325 ¥ 5.8791
5+ $ 0.529 ¥ 4.9171
10+ $ 0.4876 ¥ 4.5322
50+ $ 0.3795 ¥ 3.5276
100+ $ 0.3502 ¥ 3.2556
250+ $ 0.3032 ¥ 2.7909
500+ $ 0.2796 ¥ 2.5742
1000+ $ 0.2579 ¥ 2.3737
5000+ $ 0.2132 ¥ 1.9628
库存: 1719
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.87
直接购买
加入购物车
