0481020.HXL

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 570A²S 快速熔断 Indicating Fuse 20A 底座安装 16.9mm*5.8mm*19.6mm
供应商型号: TS-0481020.HXL
供应商: 海外现货
标准整包数: 10

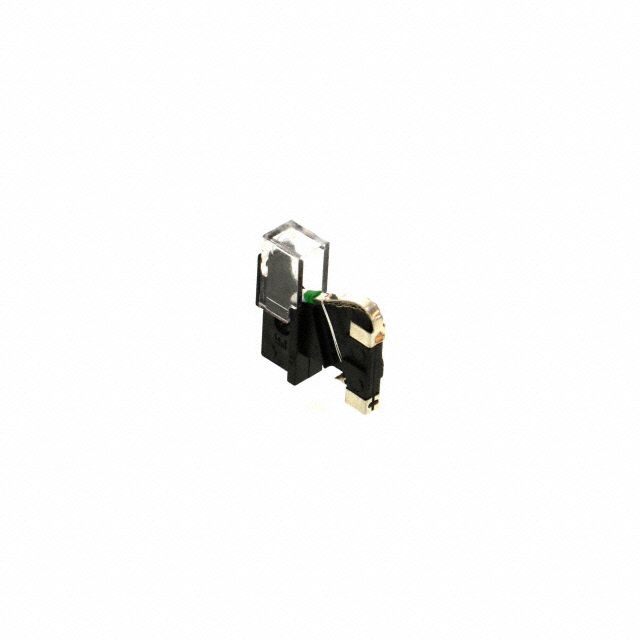

LITTELFUSE 熔断保险丝 0481020.HXL

0481020.HXL概述

    481系列报警指示熔断器技术手册

    产品简介


    481系列报警指示熔断器是专为电信和控制面板电路设计的产品。它们的主要功能是在电路发生短路时迅速断开并触发LED或音频报警,从而减少停机时间。该系列熔断器适用于各种应用环境,包括需要快速故障检测和保护的应用场合。

    技术参数


    - 电流等级(A): 0.180A至20A
    - 额定电压(V): 125VAC和125VDC
    - 最大断流能力(A):
    - 175VDC下:40A
    - 60VDC下:450A
    - 125VAC下:300A(最高可达20A)
    - 125VDC下:300A(最高可达15A)
    - 125VDC下:200A(最高可达20A)
    - 60VDC下:460A(最高可达15A)
    - 接头颜色代码: 见下表
    - 最大工作温度范围: -55°C至+125°C
    - 绝缘电阻: 开路后大于10,000欧姆
    - 认证: E71611和29862机构认证
    - 电气特性:
    | 型号 | 电流等级 (A) | 最大电压 (V) | 额定冷态电阻 (Ohms) | 熔断时间 (秒) |

    | .180 | 0.180 | 125 | 6.25 | 10 |
    | .200 | 0.200 | 125 | 5.70 | 10 |
    | .250 | 0.250 | 125 | 4.20 | 10 |
    | .375 | 0.375 | 125 | 2.00 | 5 |
    | .500 | 0.500 | 125 | 1.52 | 5 |
    | .650 | 0.650 | 125 | 1.25 | 5 |

    产品特点和优势


    - 色彩编码标志: 指示电流等级,方便识别。
    - 透明塑料镜片选项: 可选装透明塑料镜片以提高安全性。
    - RoHS合规: 该产品符合RoHS标准。
    - 材料: 本体采用黑色聚苯硫醚(UL 94V-0防火等级),接点由镀铜铍青铜制成。
    - 结构设计: 密封设计,防止误插入低额定电流的插座。

    应用案例和使用建议


    - 电信和控制面板: 该熔断器在电信设备和工业控制板中应用广泛。
    - 报警系统: 在电路断开时触发报警,减少故障排查时间。
    - 使用建议: 在安装前进行电气测试以确保最佳性能,特别是在高电流应用场合。

    兼容性和支持


    - 兼容性: 本产品需要482系列匹配的保险丝座。20A保险丝座可以接受所有20A及以下的型号。
    - 支持和维护: 厂商提供相关的技术支持和配件更换服务。

    常见问题与解决方案


    - Q: 如何正确选择电流等级?
    - A: 查看电气特性和电流曲线图表,根据实际应用需求选择合适的电流等级。

    - Q: 如何安装和维护该熔断器?
    - A: 按照制造商的安装指南操作,并定期检查电气连接是否良好。

    总结和推荐


    481系列报警指示熔断器以其快速断开能力和报警功能显著提升了系统的可靠性和维护效率。其设计符合RoHS标准,材质安全可靠。对于电信设备和工业控制系统,强烈推荐使用这款产品。如果您需要更详尽的技术支持或购买更多信息,建议联系Littelfuse官方渠道。

0481020.HXL参数

参数
熔断 I²t 570A²S
额定电流 20A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Indicating Fuse
长*宽*高 16.9mm*5.8mm*19.6mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0481020.HXL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0481020.HXL数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0481020.HXL 0481020.HXL数据手册

0481020.HXL封装设计

查看详情并下载
Symbol
Footprint
3D Model
