LFCL0500ZC6

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V Cartridge 底座安装,标准安装,盒式安装
供应商型号: ZT-LFCL0500ZC6
供应商: 海外现货
标准整包数: 1

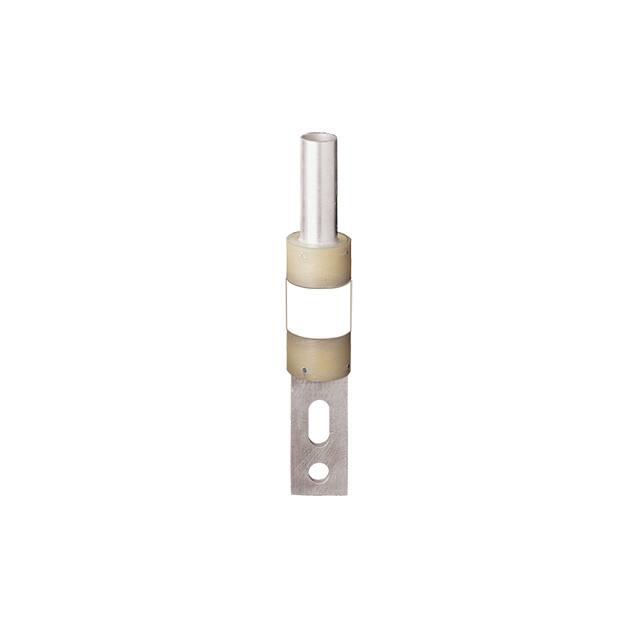

LITTELFUSE 熔断保险丝 LFCL0500ZC6

LFCL0500ZC6概述

    POWR-GARD® Cable Limiter 技术手册

    产品简介


    POWR-GARD®电缆限流器是为快速短路保护而设计的熔断设备,主要用于保护电缆和其他导体,如母线。这些设备不具备电流等级评定,因此不能提供过载保护,而是通过电缆尺寸来选择适用的型号。例如,500 kcmil的电缆需要匹配500 kcmil的电缆限流器。它们的主要用途是在包含三根以上并联导体的电路中隔离故障电缆,也可安装在主服务的一侧以提供导线保护,尤其适用于大型低电压网络或低阻抗变压器的引出线。

    技术参数


    - 电压额定值:250 VAC,600 VAC
    - 分断能力:100 kA(250 VAC),200 kA(600 VAC)
    - 电缆尺寸范围:12 AWG - 1000 Kcmil铜线
    - 订购信息:请咨询Tech-Line电话800-TEC-FUSE

    产品特点和优势


    - 电流限制特性:在故障发生时,保护导体绝缘并减少损坏。
    - 宽泛的适用性:广泛的端子和电缆额定值允许在几乎所有情况下使用。
    - 优化设备选择:正确选用电缆限流器可能使具有较低耐压等级的设备得以使用。

    应用案例和使用建议


    - 服务入口导线:用于电表到建筑物的连接线。
    - 变压器至母线连接:作为次级线路之间的桥梁。
    - 多相馈线:在商业和工业大负载场合中共享负载。
    - 多个单导体服务:多户住宅及小规模商用建筑中从单个变压器分支出来的服务。
    使用建议:
    - 确保按照电缆尺寸选择合适的电缆限流器。
    - 安装时考虑电缆路径及周围环境对温度的影响。

    兼容性和支持


    对于铝线/导体的使用,请参考订购号前缀为“LFCL04/0ZC6”、“LFCL0250ZC6”、“LFCL0500ZC6”的型号。其他型号仅适用于铜线。若有疑问,请联系Tech-Line获取更多技术支持信息。

    常见问题与解决方案


    1. Q: 如何判断所需电缆限流器的尺寸?
    - A: 根据电缆的实际尺寸选择相应型号。

    2. Q: 使用过程中如何避免过热?
    - A: 安装时注意周围散热条件,必要时加装冷却装置。
    3. Q: 何种情况下应更换电缆限流器?
    - A: 当检测到限流器失效信号或发生短路后应及时更换。

    总结和推荐


    POWR-GARD®电缆限流器在电力系统中具有显著的优势,能够有效地保护电缆和设备,避免因故障导致的大面积损坏。其广泛的适用性使得它几乎可以在任何电力系统环境中找到合适的应用位置。我们强烈推荐使用该产品,尤其是对于需要进行短路保护的关键电力系统来说。

LFCL0500ZC6参数

参数
额定电压-AC 600V
额定电压-DC -
熔断特性 -
保险丝类型 Cartridge
熔断 I²t -
额定电流 -
熔断电流 -
安装方式 底座安装,标准安装,盒式安装
零件状态 在售
包装方式 盒装

LFCL0500ZC6厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LFCL0500ZC6数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE LFCL0500ZC6 LFCL0500ZC6数据手册

LFCL0500ZC6封装设计

查看详情并下载
Symbol
Footprint
3D Model
