0446003.ZRP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 350V 9.4A²S 快速熔断 Board Mount (Cartridge Style Excluded) 3A SMD,10.9X8.8MM 贴片安装 10.92mm*8.76mm*3.81mm
供应商型号: CGC-0446003.ZRP
供应商: 海外现货
标准整包数: 1

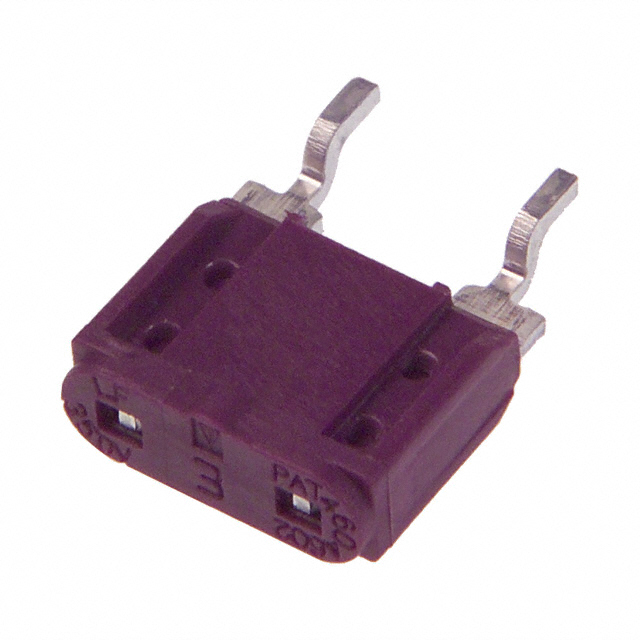

LITTELFUSE 熔断保险丝 0446003.ZRP

0446003.ZRP概述

    # 电子元器件技术手册:Littelfuse 446/447 系列快熔保险丝

    产品简介


    Littelfuse 的 446/447 系列快熔保险丝是专为电路板表面贴装和通孔安装设计的高性能保护器件。该系列产品符合 RoHS 规范且完全无铅,适用于各种电子产品中的关键电路保护,例如电子照明镇流器、电源供应器及逆变器等。其额定电压范围广泛,包括 125 VAC 至 350 VAC,覆盖多种工业和消费类电子产品的需求。

    技术参数


    电气特性
    | 额定电流(A) | 保险丝代码 | 最大电压(V) | 断开能力(A) | 冷态电阻(Ω) | 融化时间 I²t (A²s) |
    |
    | 2.00 | 002. | 350 | 100A@350VAC | 0.0563 | 2.8 |
    | 3.00 | 003. | 350 | 100A@350VAC | 0.0336 | 9.4 |
    | 4.00 | 004. | 350 | 100A@350VAC | 0.0237 | 17 |
    | 5.00 | 005. | 350 | 100A@350VAC | 0.0178 | 25 |
    | 7.50 | 07.5 | 350 | 100A@350VAC | 0.0110 | 68 |
    | 10.0 | 010. | 350 | 100A@350VAC | 0.0073 | 93 |
    工作环境
    - 温度范围:-40°C 到 125°C
    开启时间
    | 额定电流百分比 | 最小开启时间(秒) | 最大开启时间(秒) |
    |
    | 100% | 4小时 | - |
    | 200% | 0.15秒 | 5秒 |

    产品特点和优势


    - 可靠性高:基于汽车级 MINI® 熔断器的可靠性标准。
    - 宽电压范围:适用于 125 VAC 至 350 VAC 的电路。
    - 快速响应:当电流超过额定值 200% 时,能在 0.15 秒内快速熔断。
    - 环保设计:符合 RoHS 规范,全系列均为无铅产品。
    - 多样化包装:提供 24mm 带卷(446 系列)和散装(447 系列)两种形式。

    应用案例和使用建议


    应用场景
    该产品主要应用于电子照明镇流器、电源供应器及逆变器等电路保护场合,特别适合需要高速响应的场合。
    使用建议
    - 在表面贴装(446 系列)和通孔安装(447 系列)之间选择合适的型号以适应不同的 PCB 设计。
    - 对于批量生产和自动装配线,推荐使用带卷包装(446 系列)。
    - 在焊接过程中,请参考技术手册中提供的焊接参数进行操作,以确保最佳性能。

    兼容性和支持


    兼容性
    - 与不同制造商的电路板具有良好的兼容性,具体兼容性建议联系 Littelfuse 官方获取最新信息。
    支持和维护
    - Littelfuse 提供全面的技术支持和售后服务,用户可以在官网找到详细的产品文档和技术资料。

    常见问题与解决方案


    问题 1:保险丝熔断后无法立即复位
    解决方案:检查电路是否存在短路现象,确认故障排除后再更换新的保险丝。
    问题 2:焊接过程中出现质量问题
    解决方案:请严格按照手册中的焊接参数进行操作,使用推荐的清洁工艺和焊接温度。
    问题 3:保险丝过热
    解决方案:检查负载电流是否超过保险丝的额定值,适当减小电流或更换更高额定电流的保险丝。

    总结和推荐


    Littelfuse 446/447 系列快熔保险丝凭借其卓越的可靠性、广泛的适用电压范围和快速响应特性,在电子照明镇流器、电源供应器及逆变器等领域有着显著的应用优势。无论是在环境保护要求严格的场合还是需要高度可靠性的应用中,它都是一个值得信赖的选择。强烈推荐用于需要高效保护的场合。

0446003.ZRP参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 9.4A²S
额定电流 3A
熔断电流 -
额定电压-AC 350V
额定电压-DC 125V
熔断特性 快速熔断
长*宽*高 10.92mm*8.76mm*3.81mm
通用封装 SMD,10.9X8.8MM
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0446003.ZRP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0446003.ZRP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0446003.ZRP 0446003.ZRP数据手册

0446003.ZRP封装设计

查看详情并下载
Symbol
Footprint
3D Model
