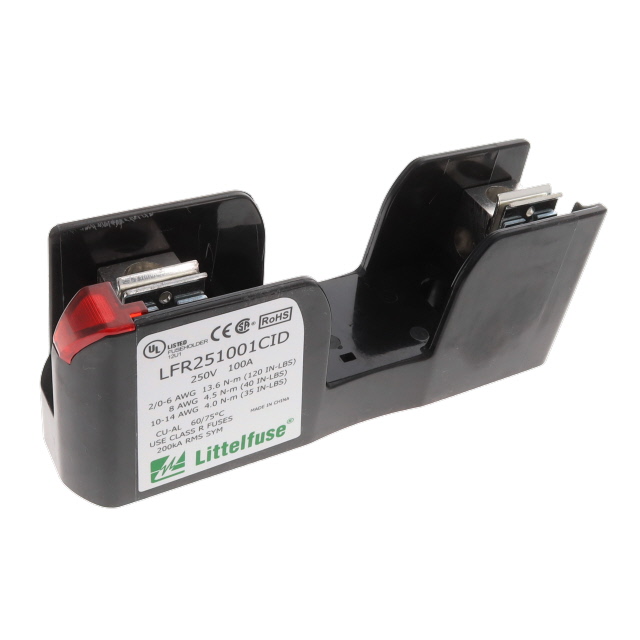

LFR251001CID

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 块 Cartridge 100A DIN导轨安装
供应商型号: TS-LFR251001CID
供应商: 海外现货
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 LFR251001CID

LFR251001CID概述

    POWR-GARD® 块和保险丝夹子数据手册

    产品简介


    POWR-GARD® 块和保险丝夹子是 Littelfuse 公司推出的用于电路保护的重要部件。它们主要分为 Class H/K5 和 Class R 类型的保险丝块,适用于 250 V 和 600 V 的电压等级。这些保险丝块具有多种功能,例如指示灯、快速安装到 DIN 铁轨以及通用安装孔位。其中,Class R 型号还具备拒接非对应规格保险丝的功能。

    技术参数


    - 电压等级:250 V 和 600 V
    - 额定电流:0-600 A
    - 泄漏电流:<0.6 mA @ 600 V
    - 耐受等级:Class H: 10 kA RMS SYM;Class R: 200 kA RMS SYM
    - 材料:
    - 基座:热塑性塑料
    - 保险丝夹:镀锡铜合金
    - 盒子接线端:铝制
    - 压板:镀锌钢
    - 螺丝:镀锌钢
    - 阻燃等级:UL94 V-0
    - 环境合规性:RoHS 符合,无铅
    - 认证:UL 列名 (E14721),CSA 认证 (LR7316)

    产品特点和优势


    1. 通用安装孔:方便替换,简化安装过程。
    2. 指示灯功能:多数 250 V 和 600 V 版本提供状态指示。
    3. 单手释放机制:适用于管状保险丝,便于操作。
    4. 加固保险丝夹:标准配备于所有型号,增强耐用性。
    5. 安全盖板:适用于 100 A 及以下,提升安全性。

    应用案例和使用建议


    POWR-GARD® 保险丝块广泛应用于工业控制系统、配电盘、电力转换系统等领域。针对不同应用需求,Littelfuse 提供多种额定电流的产品,如 30 A、60 A、100 A 等。对于高电流应用场景(如 200 A、400 A 和 600 A),用户应确保选择适当型号并遵循规范进行安装和维护。

    兼容性和支持


    - 兼容性:POWR-GARD® 块与相应的保险丝(如 NLN、FLNR、KLNR 等)兼容,可确保良好的电气连接。
    - 支持和服务:用户可以通过 Littelfuse 官网获取 CAD 绘图、技术文档和支持服务,以更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断?
    - 解决办法:检查负载电流是否超过保险丝额定值,如有需要更换更高额定电流的保险丝。

    2. 问题:无法正确安装保险丝块?
    - 解决办法:确认是否选择了正确的保险丝类型(Class H 或 Class R),并确保安装符合规范。

    总结和推荐


    POWR-GARD® 块和保险丝夹子凭借其高效能、可靠性和广泛的应用范围,在电力保护领域表现出色。其多重安全设计和优异的电气性能使其成为众多工业应用的理想选择。鉴于其全面的技术参数和多种型号,强烈推荐在需要高可靠性电路保护的应用场景中使用该产品。
    通过以上内容,我们详细介绍了 POWR-GARD® 块和保险丝夹子的主要特点和技术规格,有助于用户更好地理解其应用价值及使用方法。

LFR251001CID参数

参数
保险丝类型 Cartridge
额定电流 100A
保险丝座类型
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

LFR251001CID厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LFR251001CID数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE LFR251001CID LFR251001CID数据手册

LFR251001CID封装设计

查看详情并下载
Symbol
Footprint
3D Model
