首页  >  产品百科  >  022403.5DRT2P

022403.5DRT2P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 6.7A²S 快速熔断 Cartridge,Glass 3.5A 插件 通孔安装 5mm(长度)*15mm(宽度)
供应商型号: ZT-022403.5DRT2P
供应商: 海外现货
标准整包数: 1

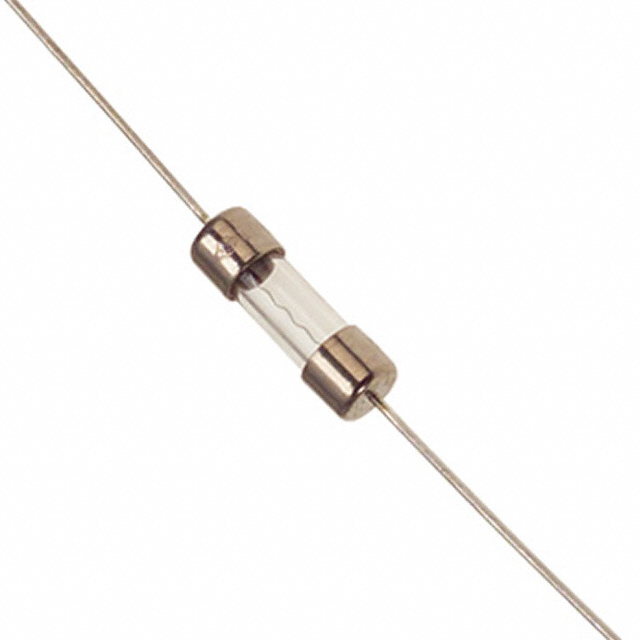

LITTELFUSE 熔断保险丝 022403.5DRT2P

022403.5DRT2P概述


    产品简介


    224/225系列快熔断式保险丝
    224/225系列是Littelfuse公司推出的快熔断式保险丝,适用于各种电子设备中的电路保护。这些保险丝提供快速响应功能,在过载或短路情况下迅速切断电流以保护电路。除了卡式(Cartridge)形式外,它们还提供带有轴向引线的形式,使得安装更加灵活。同时,这些保险丝通过了多个安全机构的认证,确保了在各类应用中的可靠性和安全性。

    技术参数


    | 参数名称 | 值 |

    | 额定电流范围 | 100mA - 10A |
    | 电压等级 | 250VAC 或 125VAC/DC |
    | 熔断时间 | 1小时(135%额定电流),1秒(200%额定电流) |
    | 断开容量 | 10kA@125VAC/DC |
    | 冷态电阻 | 见电气特性表格 |

    产品特点和优势


    224/225系列快熔断式保险丝的独特之处在于它能够在极短的时间内切断电流,从而有效地保护电子设备免受瞬时过载损害。相比传统的3AG保险丝,224/225系列保险丝具有更小的体积,却能够提供相同的性能表现,且在轴向引线和卡式两种形式上均通过了多项国际安全标准认证,显示出卓越的安全性和可靠性。

    应用案例和使用建议


    应用场景:这些保险丝广泛应用于家电设备、工业自动化控制系统以及通信设备等场合,用于提供额外的电路保护。例如,在家用电器中,这些保险丝可以防止因电器故障导致的大电流冲击对其他电路部件造成损坏。
    使用建议:安装过程中需要注意温度限制(如预热时间和冷却时间),推荐使用波峰焊接方法进行安装,并根据具体的产品型号选择合适的焊接参数。此外,在设备运行期间定期检查和维护也是必要的,以确保保险丝的正常工作状态。

    兼容性和支持


    兼容性:224/225系列保险丝设计符合通用的电气接口标准,易于与其他标准的电子组件兼容。制造商提供详细的文档和技术支持,帮助用户正确地安装和使用这些保险丝。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时无法准确控制焊接温度 | 参考制造商推荐的焊接参数,使用温度控制器来确保焊接过程中的温度稳定。 |
    | 使用后发现电流中断延迟 | 检查是否有接触不良或者电路过载的情况,确保所有连接点都牢固,并适当降低负载。 |

    总结和推荐


    总结:224/225系列快熔断式保险丝凭借其快速响应、高断开能力和紧凑设计,在电路保护领域表现出色。无论是在家用电器还是工业设备中,它们都能提供可靠的保护功能,且易于安装和维护。
    推荐:鉴于上述优点,强烈推荐使用Littelfuse的224/225系列快熔断式保险丝。对于需要高效、可靠的电路保护的应用场景,这将是您的理想选择。

022403.5DRT2P参数

参数
额定电流 3.5A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 6.7A²S
长*宽*高 5mm(长度)*15mm(宽度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

022403.5DRT2P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

022403.5DRT2P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 022403.5DRT2P 022403.5DRT2P数据手册

022403.5DRT2P封装设计

查看详情并下载
Symbol
Footprint
3D Model
