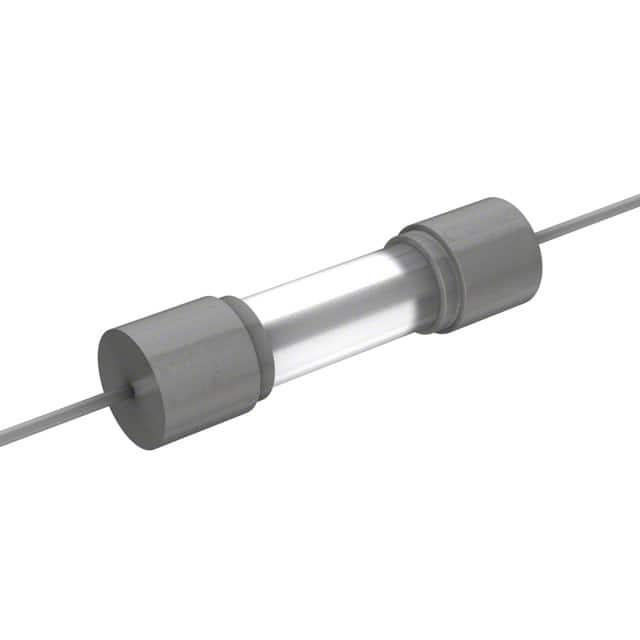

0235003.HXEP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 8.395A²S 快速熔断 Cartridge,Glass 3A 插件,D5.8XL22.5MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: ZT-0235003.HXEP
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0235003.HXEP

0235003.HXEP概述

    # Littelfuse 235系列5x20毫米快速动作玻璃体保险丝技术手册

    产品简介


    Littelfuse 235系列5x20毫米快速动作玻璃体保险丝是一种用于保护电子设备内部电路和组件的装置。这些保险丝具有快速动作的特点,可以迅速切断过载电流,防止设备受损。它们适用于家用电器和利用设备中的补充保护。该系列保险丝提供多种型号,覆盖0.100A到7A的额定电流范围。

    技术参数


    电气特性
    - 额定电流: 0.100A至7A
    - 额定电压: 250V AC(部分型号为125V AC)
    - 熔断时间:
    - 额定电流的100%下最小熔断时间为4小时
    - 135%下最大熔断时间为1小时
    - 200%下最大熔断时间为5秒
    - 中断能力:
    - 35A @ 250V AC(部分型号为10kA @ 125V AC)
    尺寸和材料
    - 外壳: 玻璃
    - 帽盖: 镍镀黄铜
    - 引脚: 锡镀铜
    - 终端强度: 符合MIL-STD-202, Method 211标准
    - 焊接性: 符合MIL-STD-202, Method 208标准
    - 包装选项: 可选散装或盘带包装(1000个/包)
    工作环境
    - 操作温度: -55°C至+125°C
    - 热冲击: 符合MIL-STD-202, Method 107标准(测试条件B:-65°C至+125°C)
    - 振动: 符合MIL-STD-202, Method 201标准
    - 湿度: 符合MIL-STD-202, Method 103标准(高湿度95%,温度40°C,持续240小时)
    - 盐雾: 符合MIL-STD-202, Method 101标准(测试条件B)

    产品特点和优势


    Littelfuse 235系列保险丝具有以下独特功能和优势:
    - 快速响应: 能够迅速切断过载电流,有效保护电路。
    - 罗氏(RoHS)合规: 符合环保标准,无铅设计。
    - 多样化的应用认证: 符合UL、CSA、ANCE 248标准,适用广泛。
    - 坚固耐用: 满足严格的军用级标准(如MIL-STD),适用于恶劣环境。

    应用案例和使用建议


    应用案例
    这些保险丝广泛应用于家用电器和工业设备中,例如电暖器、微波炉、洗衣机等。例如,在微波炉中,235系列保险丝可以作为补充保护措施,确保加热管和其他关键部件的安全运行。
    使用建议
    为了确保最佳性能,建议进行应用测试。根据手册中的曲线图,了解不同电流下的时间电流特性,有助于选择合适的型号。此外,对于需要频繁插拔的场合,建议使用专用的保险丝夹持器以延长使用寿命。

    兼容性和支持


    兼容性
    235系列保险丝与多种型号的保险丝夹持器兼容,包括面板安装式、印刷电路板安装式和表面安装式等多种类型。具体型号参见“推荐配件”章节。
    厂商支持
    Littelfuse提供了详细的技术文档和支持,用户可以通过官方网站获取更多的资源,包括数据表、样本和配件等。

    常见问题与解决方案


    问题1: 如何正确处理保险丝?
    解决方案: 保险丝在更换前必须完全冷却,且应确保新保险丝的额定电流不超过原型号。
    问题2: 如何进行焊接?
    解决方案: 推荐的手动焊接参数包括焊铁温度350°C±5°C,加热时间不超过5秒。对于波峰焊接,预热时间和回流时间应控制在规定范围内。
    问题3: 是否适合再流焊接工艺?
    解决方案: 不建议用于红外线或对流再流焊接工艺。如果需要使用再流焊接工艺,请先咨询工厂。

    总结和推荐


    Littelfuse 235系列5x20毫米快速动作玻璃体保险丝以其快速反应、高可靠性和广泛的适用性在市场上表现出色。它符合RoHS标准,采用坚固耐用的设计,广泛适用于各种家用电器和工业设备。总体而言,这款产品具有出色的性价比和市场竞争力,值得推荐给需要高性能保险丝的应用领域。

0235003.HXEP参数

参数
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 8.395A²S
额定电流 3A
熔断电流 -
额定电压-AC 250V
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.8XL22.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0235003.HXEP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0235003.HXEP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0235003.HXEP 0235003.HXEP数据手册

0235003.HXEP封装设计

查看详情并下载
Symbol
Footprint
3D Model
