02513.15PF001L

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 快速熔断 Board Mount (Cartridge Style Excluded) 3.15A 插件,D2.8XL7.1MM 通孔安装 7.11mm(长度)
供应商型号: ZT-02513.15PF001L
供应商: 海外现货
标准整包数: 1

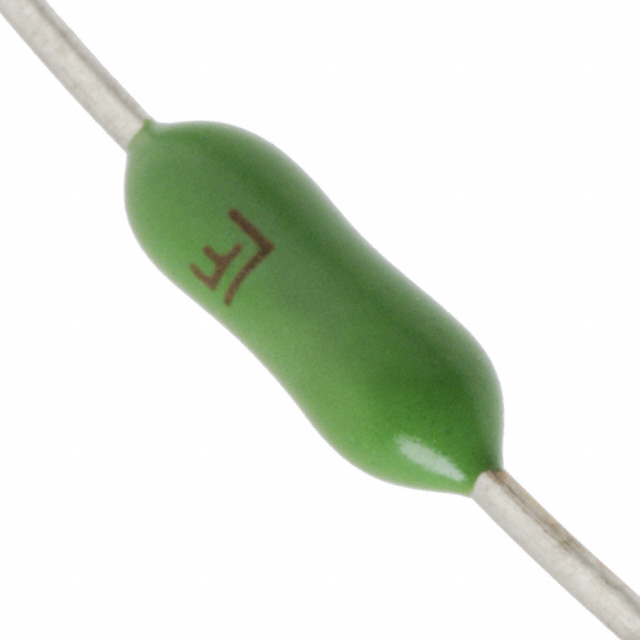

LITTELFUSE 熔断保险丝 02513.15PF001L

02513.15PF001L概述

    PICO® II Very Fast-Acting Fuse 251/253 系列技术手册

    产品简介


    PICO® II Very Fast-Acting Fuse(251/253系列)是一种紧凑型且快速响应的保险丝,专为需要在小型封装内实现高性能特性的应用而设计。它适用于各种电子设备,如平板显示器电视、LCD监视器、液晶背光逆变器、办公机器、电源、音频/视频系统、照明系统和医疗设备等。此外,它特别适合空间受限的应用场合作为次级保护。

    技术参数


    PICO® II Very Fast-Acting Fuse的主要技术参数如下:
    - 电流范围: 0.062A 至 15A
    - 电压等级: 最高125V DC/AC(部分型号可达32V DC/AC)
    - 断路能力: 最高达300A @ 125V DC 或 50A @ 125V AC(部分型号最高可达300A @ 32V DC 或 50A @ 32V AC)
    - 开断时间: 在额定电流的200%至1000%之间,开断时间从4毫秒到10秒不等
    - 冷态电阻: 低至0.000113Ω
    - 熔化电流: 根据电流不同,通常在1.1A²秒到10.4A²秒之间
    - 温升: 根据电流不同,温升范围从0.071V到25.5V不等
    - 认证: 符合多种国际标准,包括PS、E、QPL、A、B、C等

    产品特点和优势


    PICO® II Very Fast-Acting Fuse的主要特点和优势包括:
    - 非常快的响应速度: 可以在短时间内断开过载电流,确保电路安全。
    - 宽电流范围: 支持从0.062A到15A的电流范围,满足不同的应用需求。
    - 小尺寸: 设计紧凑,适合空间受限的应用。
    - 宽温度范围: 工作温度范围为-55°C至+125°C,适用性广泛。
    - 无卤素可选: 提供环保的无卤素版本。

    应用案例和使用建议


    - 平板显示器电视: PICO® II保险丝可以用于保护电视中的电源模块,防止短路损坏。
    - LCD监视器: 在LCD监视器中,该保险丝可以提供有效的二次保护,防止突发过流。
    - 液晶背光逆变器: 适用于对瞬时电流变化敏感的电路保护。
    - 办公机器: 如打印机、复印机等办公设备,可以在有限的空间内提供有效的保护。
    - 电源: 适用于多种类型的电源模块,保证稳定供电。
    使用建议:
    - 建议在实际应用前进行充分测试,以确保最佳效果。
    - 根据实际电流和工作环境选择合适的保险丝型号。

    兼容性和支持


    PICO® II保险丝具有广泛的兼容性,可与多种电路板和电源系统配合使用。Littelfuse公司还提供技术文档、样品和技术支持,以帮助客户正确安装和使用该产品。

    常见问题与解决方案


    1. 问题: 保险丝在工作过程中频繁断开
    - 解决方案: 检查负载电流是否超过保险丝的额定值,并确认是否存在短路或过载情况。
    2. 问题: 安装后保险丝未动作
    - 解决方案: 确认电路中不存在反向电压或其它干扰因素,并检查接线是否正确。
    3. 问题: 温度过高导致保险丝失效
    - 解决方案: 确认工作环境温度是否在规定的范围内,并采取适当的散热措施。

    总结和推荐


    PICO® II Very Fast-Acting Fuse是一款高度可靠的保险丝产品,具有非常快的响应速度和宽广的工作温度范围。它的主要优点在于小巧的体积、宽电流范围以及较高的安全性。对于需要快速保护且空间有限的应用场景,PICO® II是一个理想的选择。因此,我们强烈推荐使用PICO® II保险丝来保障您的电子设备的安全和可靠性。

02513.15PF001L参数

参数
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t -
额定电流 3.15A
长*宽*高 7.11mm(长度)
通用封装 插件,D2.8XL7.1MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

02513.15PF001L厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

02513.15PF001L数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 02513.15PF001L 02513.15PF001L数据手册

02513.15PF001L封装设计

查看详情并下载
Symbol
Footprint
3D Model
