027201.5H

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 0.16A²S 快速熔断 Board Mount (Cartridge Style Excluded) 1.5A 插件 垂直安装,通孔安装 7.3mm(长度)*7.3mm(高度)
供应商型号: 576-027201.5H
供应商: Mouser
标准整包数: 1

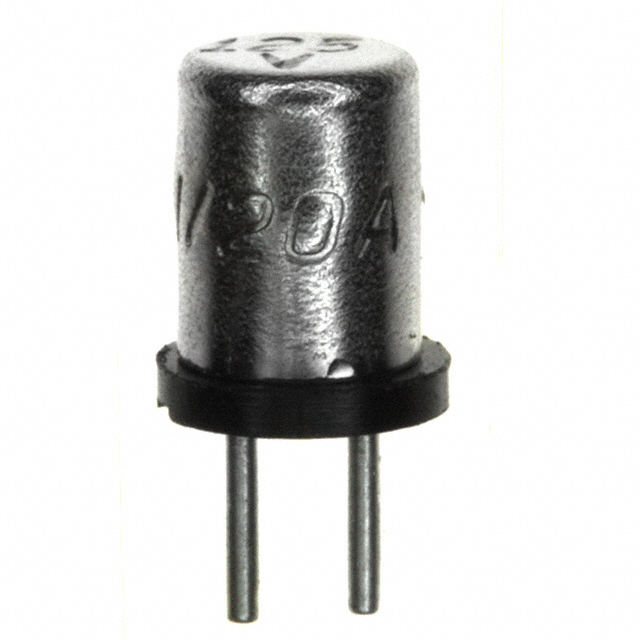

LITTELFUSE 熔断保险丝 027201.5H

027201.5H概述

    MICRO™ Very Fast-Acting Fuse 技术手册

    产品简介


    MICRO™非常快速动作保险丝(Very Fast-Acting Fuse)系列,包含272、273、274、278和279型号。该产品最初为美国太空计划开发,以其紧凑的设计和高可靠性而著称。它提供插件式和径向引线两种样式,并覆盖从0.002安培到5安培的电流范围,适用于多种设计需求。该系列产品通过了多个认证机构的批准,包括E10480、29862和QPL FM02,涵盖了所有适用的电流范围。

    技术参数


    - 电压额定值: 最大125伏交流/直流(VAC/VDC)
    - 中断能力: 10,000A@125VAC/VDC
    - 熔断时间:
    - 在100%电流等级下:4小时以上
    - 在200%电流等级下:对于0.002至0.3A,最大5秒;对于0.4至5A,最大2秒
    - 熔断I²t: 不同电流等级下的具体数值(如0.002A为0.00000000845A²秒)
    - 冷态电阻: 不同电流等级下的具体数值(如0.002A为2200欧姆)

    产品特点和优势


    - 军用级标准: 可选军用级标准,满足苛刻的应用需求。
    - 高分断能力: 具备高分断能力,确保在故障情况下迅速切断电路。
    - 透明盖选项: 透明盖设计可以直观查看保险丝状态。
    - 广泛的电流范围: 从极低的0.002安培到5安培,满足各种应用场景的需求。
    - 多种安装方式: 支持插件和径向引线两种安装方式。
    - 适合电子元件和印刷电路板: 适用于各种电子组件和印刷电路板设备。

    应用案例和使用建议


    MICRO™非常快动作保险丝广泛应用于需要高速保护的场合,如航空航天、通信设备、工业自动化等领域。根据手册提供的应用场景,以下是几条使用建议:
    - 在温度较高或较恶劣环境下使用时,建议采用高耐温版本。
    - 在焊接过程中,建议使用波峰焊或手工焊,避免使用回流焊或对流焊。
    - 定期检查保险丝的状态,以确保其正常工作。

    兼容性和支持


    - 兼容性: 微型保险丝与各种类型的印刷电路板和其他电子设备兼容。
    - 支持: Littelfuse提供详尽的技术文档和样品,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1: 保险丝在正常使用条件下频繁熔断。
    - 解决方案: 检查电路是否存在过载情况,必要时更换更高额定电流的保险丝。
    - 问题2: 保险丝无法正常熔断。
    - 解决方案: 确认电路中没有安装保险丝保护不当的其他元件,必要时进行更深入的电路诊断。

    总结和推荐


    MICRO™非常快动作保险丝以其高可靠性、广泛的应用范围和良好的市场表现,在电子元件市场中占据了一席之地。它的多功能性和高性能使其成为许多关键应用的理想选择。强烈推荐在需要高速保护的电子系统中使用该产品。

027201.5H参数

参数
熔断 I²t 0.16A²S
额定电流 1.5A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 7.3mm(长度)*7.3mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

027201.5H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

027201.5H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 027201.5H 027201.5H数据手册

027201.5H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.0865 ¥ 102.1309
5+ $ 9.603 ¥ 81.1453
10+ $ 8.866 ¥ 74.9177
50+ $ 7.2144 ¥ 60.9617
100+ $ 5.94 ¥ 50.193
500+ $ 5.4075 ¥ 45.6934
库存: 282
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 102.13
