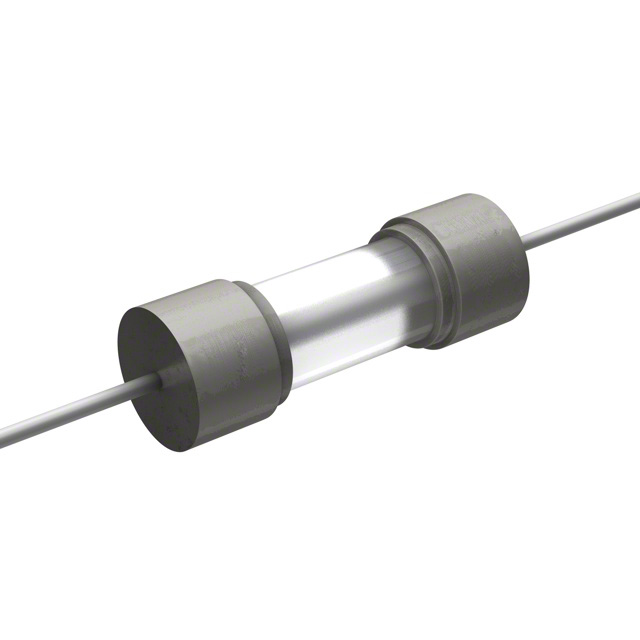

0375012.HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 慢速熔断 Cartridge,Glass 12A 插件 通孔安装 32.72mm(长度)
供应商型号: 576-0375012.HXP
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 0375012.HXP

0375012.HXP概述

    373/375系列3AG延时断路保险丝技术手册

    产品简介


    Littelfuse公司推出的373/375系列3AG延时断路保险丝,广泛适用于需要可靠电路保护的应用场合。该系列保险丝提供轴向引线和筒式两种格式,满足不同的设计需求。它的主要功能是作为辅助保护装置,用于家用电器或终端设备中,以实现对部件或内部电路的单独保护。此外,该系列符合RoHS标准且无铅,适合环保型应用。

    技术参数


    - 认证批准:UL 248-14标准
    - 电气特性:
    - 额定电流范围:12A, 15A
    - 额定电压:125VAC
    - 开路分断能力:10kA@125Vac
    - 额定冷态电阻:0.0065Ω(12A),0.0050Ω(15A)
    - 时间-电流特性曲线:根据100%、135%和200%额定电流,分别在最小4小时、最大1小时和最短5秒内分断。
    - 热重评曲线:根据底面板温度,提供预热时间和冷却时间参考。
    - 焊接参数:波峰焊接时,预热时间60-180秒,焊料温度最高260°C,焊接停留时间2-5秒;手焊时,烙铁温度350°C±5°C,加热时间最长5秒。
    - 工作环境温度:-55°C到+125°C
    - 包装选项:散装方式,数量为1000个/包或100个/包
    - 材料:外壳为玻璃,端盖为镀镍黄铜,引脚为镀锡铜
    - 机械特性:
    - 尺寸:筒式373系列(直径6.35mm±0.3mm,长度32.39mm±1.12mm);轴向引线375系列(直径0.81mm±0.05mm,长度38.1mm±3.15mm)
    - 端子强度:符合MIL-STD-202G标准方法211A,条件A
    - 标记:盖1:品牌logo,电流和电压等级;盖2:系列标识及认证标志

    产品特点和优势


    373/375系列3AG延时断路保险丝具有以下显著优势:
    - 可靠性能:在多种应用环境中表现出稳定的性能,确保电路的安全运行。
    - 成本效益:相比其他类型的保险丝,它提供经济高效的电路保护方案。
    - 环保材料:采用无铅材料,符合RoHS标准,适应当今市场对环保要求的提升。
    - 多样的安装方式:提供轴向引线和筒式两种格式,方便设计者灵活选择安装位置。
    - 严格的测试:经过一系列严格测试,包括温度冲击、振动、湿度和盐雾测试,确保产品的耐用性。

    应用案例和使用建议


    该系列保险丝广泛应用于家电、消费电子和其他终端设备中。例如,在冰箱、洗衣机等家用电器中,用于保护电动机、控制板等关键部件免受过载和短路损害。建议设计者在使用过程中:
    - 选择合适的封装形式:根据具体应用场合选择轴向引线或筒式封装,以适应不同的安装空间。
    - 遵循焊接工艺规范:严格按照推荐的焊接参数进行操作,以确保良好的电气连接和机械固定。
    - 注意散热设计:在高功率应用中,适当增加散热措施,以防止过热导致的可靠性问题。

    兼容性和支持


    该系列保险丝与其他电子元器件或设备兼容性良好,可以在各类家用电器和工业设备中广泛使用。制造商提供详细的技术支持和服务,确保用户能够顺利集成和使用这些产品。

    常见问题与解决方案


    - 问题:如何正确选择额定电流?
    - 解决方案:根据负载电流和安全裕度选择合适的额定电流。通常选择略高于实际工作电流的额定值。

    - 问题:焊接过程中出现虚焊怎么办?
    - 解决方案:检查焊接参数是否符合推荐值,确保烙铁温度和加热时间合适。如果仍存在问题,考虑使用助焊剂或更换焊接工具。
    - 问题:如何延长保险丝使用寿命?
    - 解决方案:保持良好的散热设计,避免长时间过载运行,定期检查和更换保险丝。

    总结和推荐


    373/375系列3AG延时断路保险丝是一款优秀的电路保护解决方案,具有广泛的适用性和出色的性能表现。其独特的环保特性和多样化的安装方式使其成为家用电器和工业设备的理想选择。综上所述,我们强烈推荐这一系列保险丝用于需要可靠电路保护的应用场合。

0375012.HXP参数

参数
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t -
额定电流 12A
熔断电流 -
额定电压-AC 125V
额定电压-DC -
长*宽*高 32.72mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0375012.HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0375012.HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0375012.HXP 0375012.HXP数据手册

0375012.HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.955 ¥ 16.5197
10+ $ 1.8055 ¥ 15.2565
50+ $ 1.43 ¥ 12.0835
100+ $ 1.2852 ¥ 10.8599
200+ $ 1.134 ¥ 9.5823
500+ $ 1.0703 ¥ 9.0439
1000+ $ 0.9666 ¥ 8.1678
5000+ $ 0.8936 ¥ 7.5505
库存: 1106
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.51
