0298100.ZXEH

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: Littelfuse 汽车保险丝, 100A, 栓入式保险丝, Maxi插片
供应商型号: 0298100.ZXEH 涂标
供应商: 国内现货
标准整包数: 1

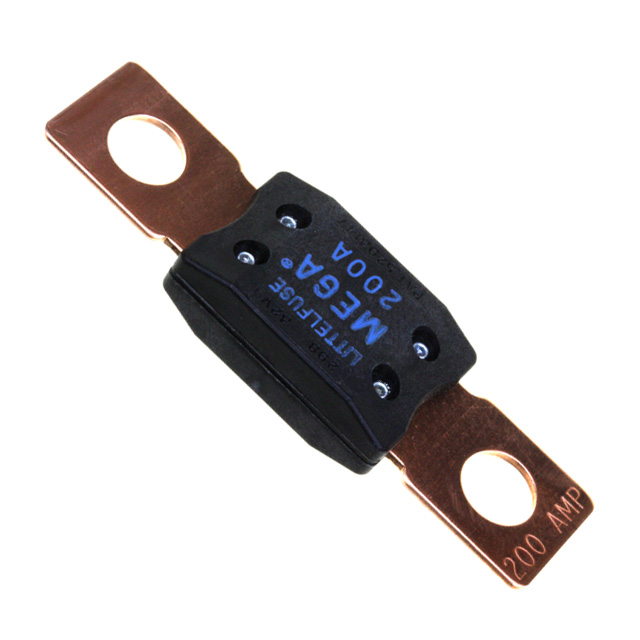

LITTELFUSE 熔断保险丝 0298100.ZXEH

0298100.ZXEH概述

    # Littelfuse® High Current Fuses 技术手册解析

    产品简介


    Littelfuse® 高电流保险丝适用于多种高电流电路保护需求,特别适合于电池和发电机保护、重型电缆超大电流保护等领域。这些保险丝采用了“扩散药丸技术”,具有延迟时间特性,能够有效保护电路免受过电流损害。产品的主要功能是防止过电流引起的电路故障,确保设备的安全稳定运行。
    主要应用领域
    - 电池和发电机保护
    - 重型电缆超大电流保护
    - 汽车、医疗、航空航天及其他关键领域的电路保护(尽管不建议用于某些特定应用)

    技术参数


    以下是本款高电流保险丝的主要技术规格:
    | 参数项 | 具体数值 |

    | 电压等级 | 32 VDC |
    | 熔断电流 | 2000A @ 32 VDC |
    | 推荐环境温度 | -40˚C 至 +125˚C |
    | 端子材料 | 铜,镀银铜可选 |
    | 外壳材料 | PPA-GF33HS(上)PES(下),UL 94阻燃等级HB/V0 |
    安装要求
    - M6 螺栓扭矩:8-14 Nm
    - M8 螺栓扭矩:12-18 Nm
    符合标准
    - ISO 8820-5
    订购信息
    | 编号 | 电流范围(A) | 封装尺寸 | 接线螺栓型号 | 接线螺栓孔数 |

    | 0298xxx.ZXEH | 80 - 250 | 500 | M8 | 2 |
    | 0298xxx.ZXH | 300 - 500 | 500 | M8 | 2 |
    | 0298xxx.UX1M8 | 80 - 500 | 500 | M8 | 1 |
    | 0298xxx.ZXB | 40 - 250 | 500 | M8 Ag | 2 |
    | 0298xxx.ZXA | 80 - 500 | 500 | M6 | 2 |
    | 0298xxx.UXT | 40 - 250 | 500 | M8 | 2 |
    时间-电流特性曲线
    | 电流等级 | 开启时间范围(秒) |

    | 40-250 | 120/1800 |
    | 300-500 | 0.3/5 |

    产品特点和优势


    Littelfuse® 的 MEGA® 清透顶盖保险丝具有以下特点和优势:
    - 使用“扩散药丸技术”进行高电流电路保护,最高可达 500A。
    - 具备独特的延迟特性,增强电路保护能力。
    - 提供多种电流等级选择,满足不同应用需求。
    - 高可靠性与安全性,通过严格的ISO认证。

    应用案例和使用建议


    在电池和发电机保护方面,这款保险丝能有效应对瞬时过载情况,延长设备使用寿命。具体使用建议如下:
    - 确保安装环境温度控制在推荐范围内。
    - 正确使用合适的螺栓扭矩,以保证安全可靠的安装。
    - 结合具体应用需求选择合适电流等级的产品。

    兼容性和支持


    - Littelfuse® 保险丝与其他相关电子元件兼容良好。
    - 厂商提供详尽的技术支持及售后服务,确保客户问题得到及时响应与解决。

    常见问题与解决方案


    1. 问:产品在极端温度下的性能如何?
    - 答:请参考“温度表”部分,根据具体温度调整电流负载,确保安全运行。

    2. 问:如何正确选择合适的保险丝型号?
    - 答:依据应用场合的实际电流需求来选择相应电流等级的产品。建议咨询专业工程师获取更详细的指导。

    总结和推荐


    Littelfuse® 的 MEGA® 高电流保险丝是一款高度可靠且广泛应用的电路保护装置。它不仅具备卓越的时间-电流特性,还提供了广泛的电流等级选择。总体而言,这是一款值得推荐的产品,尤其适用于对安全性和稳定性有较高要求的应用场景。不过,需要注意的是,该产品不适用于某些特定的高风险领域,例如汽车、军事、航空航天等应用,需严格遵循制造商的指导说明。

0298100.ZXEH参数

参数
额定电压-AC -
额定电压-DC 32V
熔断特性 慢速熔断
保险丝类型 Automotive
熔断 I²t 31100A²S
额定电流 100A
熔断电流 2KA
长*宽*高 29.2mm*19.05mm*9.9mm
安装方式 支架安装,螺纹安装
应用等级 汽车级
零件状态 在售
包装方式 散装

0298100.ZXEH厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0298100.ZXEH数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0298100.ZXEH 0298100.ZXEH数据手册

0298100.ZXEH封装设计

查看详情并下载
Symbol
Footprint
3D Model
