026301.5HAT1L

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 超快速熔断 Fast Blow 1.5A 插件,D3.9XL7.1MM 盒式安装 62.7mm(长度)
供应商型号: ET-9921702
供应商: 海外现货
标准整包数: 1

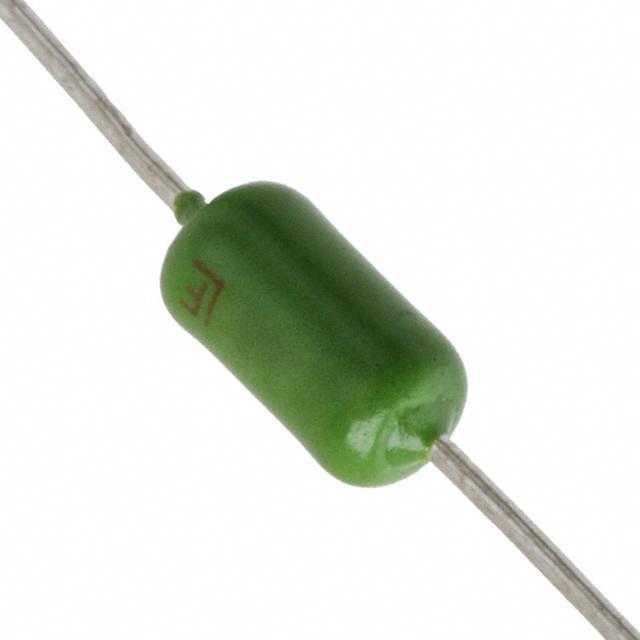

LITTELFUSE 熔断保险丝 026301.5HAT1L

026301.5HAT1L概述

    PICO® II 263 Series Fast-Acting Fuse 技术手册

    1. 产品简介


    PICO® II 263系列是一款特殊设计的轴向引脚式保险丝,具有250伏特的额定电压,适用于紧凑型应用。这款保险丝以其快速动作的特点著称,特别适合需要高可靠性与保护敏感电子设备的应用场合。

    2. 技术参数


    - 额定电压:250伏特
    - 额定电流范围:0.062安培至5安培
    - 快熔特性:提供非常快速的动作响应,确保在过载时迅速断开电路
    - 尺寸:小体积设计,适合空间受限的应用
    - 电气特性:
    - 熔断时间:在不同电流倍率下的熔断时间如下:
    - 100%额定电流下最小熔断时间为4小时
    - 200%额定电流下最大熔断时间为1秒
    - 300%额定电流下最大熔断时间为0.1秒
    - 操作温度范围:-55°C 至 +125°C
    - 认证:
    - E10480:0.062安培至5安培
    - PS:1安培至5安培(PSE认证的最大电压为125伏特交流电)
    - 29862:0.125安培至5安培

    3. 产品特点和优势


    - 紧凑设计:尽管体积小巧,但能承受高达250伏特的电压。
    - 快速响应:非常适合需要快速响应的应用,如电源系统、显示器及医疗设备等。
    - 耐高温和低温重评:能在广泛的温度范围内可靠工作,具有出色的热稳定性。
    - 符合环保要求:RoHS合规且无卤素,符合环保标准。
    - 广泛的电流范围:从62毫安到5安培,提供多种选择以满足不同的应用需求。

    4. 应用案例和使用建议


    - 应用领域:广泛应用于照明系统、电源、LCD/PDP电视、液晶显示器、办公自动化设备、音频/视频系统及医疗设备等领域。
    - 使用建议:
    - 请根据应用的具体需求选择合适的电流等级,特别是在高功率应用中。
    - 在安装前,请务必进行充分的应用测试,确保符合安全规范。
    - 使用合适的焊接参数,避免因不当焊接导致的损坏。

    5. 兼容性和支持


    - 兼容性:本产品与各类电子元件兼容,适用于多种电路板设计。
    - 支持:制造商提供了详细的技术支持和售后服务,包括焊接参数指导、应用测试建议等。

    6. 常见问题与解决方案


    - Q: 保险丝是否会过早熔断?
    - A: 检查是否有瞬态电流冲击。瞬态电流会缩短保险丝寿命,建议添加保护措施。
    - Q: 如何确保正确的焊接工艺?
    - A: 参考手册中的焊接参数建议,特别是对于手焊和波峰焊。
    - Q: 如何处理在极端温度下的应用?
    - A: 确保在极端温度下进行适当的重评,手册中有详细的温度重评曲线。

    7. 总结和推荐


    总体来说,PICO® II 263系列保险丝是一款性能卓越、可靠性高的产品。它的小巧尺寸和快速响应特性使其成为许多关键应用的理想选择。我们强烈推荐在需要高性能保险丝的应用中使用该产品。

026301.5HAT1L参数

参数
熔断 I²t -
额定电流 1.5A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 超快速熔断
保险丝类型 Fast Blow
长*宽*高 62.7mm(长度)
通用封装 插件,D3.9XL7.1MM
安装方式 盒式安装
应用等级 工业级

026301.5HAT1L厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

026301.5HAT1L数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 026301.5HAT1L 026301.5HAT1L数据手册

026301.5HAT1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
