044607.5ZRP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 350V 68A²S 100A,50A 快速熔断 Board Mount (Cartridge Style Excluded) 7.5A SMD 贴片安装 10.92mm*8.76mm*3.81mm
供应商型号: CSJ-ST42253390
供应商: 海外现货
标准整包数: 1

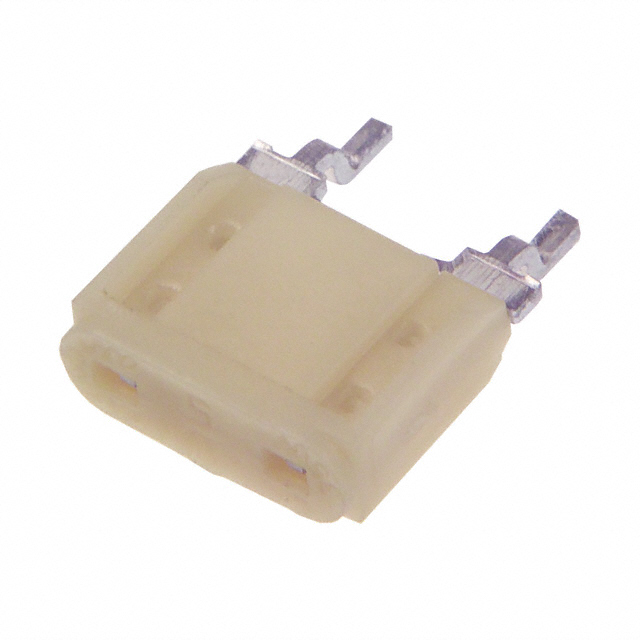

LITTELFUSE 熔断保险丝 044607.5ZRP

044607.5ZRP概述

    电子元器件产品技术手册:446/447系列EBF快熔断式表面贴装保险丝

    1. 产品简介


    446/447系列EBF快熔断式表面贴装保险丝是专为保护电子镇流器和逆变电源设计的保险丝。这些保险丝具有卓越的性能,适用于多种电气环境。它们采用扁平轮廓设计,易于安装在电路板上,并提供表面贴装和通孔两种安装方式。这使得它们成为电子照明球泡、电源供应和电源逆变器应用的理想选择。

    2. 技术参数


    - 产品型号: 446/447系列
    - 额定电压范围: 125 VAC至350 VAC
    - 额定电流范围: 2A至10A
    - 温度范围: -40℃至125℃
    - 开路时间: 额定电流下的开路时间为4小时;两倍额定电流下的开路时间最小为0.15秒,最大为5秒。
    - 阻燃等级: RoHS合规且完全无铅
    - 认证机构: E71611(2A至10A),29862(2A至10A)
    - 焊接参数:
    - 回流焊接: 最高235°C,最多5秒
    - 波峰焊接: 不推荐使用
    - 包装规格:
    - 446系列: 24毫米带式卷盘包装,每卷800个
    - 447系列: 散装包装,每盒4000个

    3. 产品特点和优势


    - 可靠性: 基于可靠的汽车MINI®保险丝设计,满足RoHS指令的要求。
    - 适用广泛: 适用于电子镇流器、电源供应及逆变器应用。
    - 操作稳定: 具有良好的过载保护能力,能够在恶劣条件下保持正常工作。
    - 安装方便: 提供两种安装方式(表面贴装和通孔),便于集成到不同的电路设计中。

    4. 应用案例和使用建议


    - 应用案例: 这些保险丝可以用于LED照明系统的电源电路中,确保当出现过流情况时能够快速切断电流,从而保护灯具免受损害。
    - 使用建议: 在安装过程中,建议进行适当的热应力测试,以确保保险丝能够承受预期的工作条件。此外,避免在焊接过程中使用不适合的焊接参数,以免影响保险丝的性能。

    5. 兼容性和支持


    - 兼容性: 446系列适用于表面贴装,而447系列适用于通孔安装,这使其与大多数电路板设计兼容。
    - 厂商支持: 用户可以在使用过程中获得Littelfuse的技术支持,包括应用测试和维修服务。

    6. 常见问题与解决方案


    - 问题: 熔断器在较低电流下提前熔断。
    - 解决方法: 检查是否有额外的负载或短路,如果确定没有,则可能是由于过度的热应力或电流波动造成的。重新校准负载电流并进行应力测试。
    - 问题: 无法在高电流下熔断。
    - 解决方法: 检查熔断器的额定电流是否合适,确保它符合电路的实际需求。如有需要,更换更高额定电流的熔断器。

    7. 总结和推荐


    总结:446/447系列EBF快熔断式表面贴装保险丝是一款高效可靠的产品,适用于多种电气应用。其独特的设计和高性能使其在市场上具有较高的竞争力。然而,用户仍需在使用前进行充分的测试,以确保其适用于具体的应用场景。
    推荐:对于需要高可靠性和稳定性应用的设计者和工程师来说,446/447系列是一个极佳的选择。建议在正式使用前进行全面的应用测试,以验证其性能并确保长期稳定的运行。

044607.5ZRP参数

参数
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 68A²S
额定电流 7.5A
熔断电流 100A,50A
额定电压-AC 350V
长*宽*高 10.92mm*8.76mm*3.81mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

044607.5ZRP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

044607.5ZRP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 044607.5ZRP 044607.5ZRP数据手册

044607.5ZRP封装设计

查看详情并下载
Symbol
Footprint
3D Model
