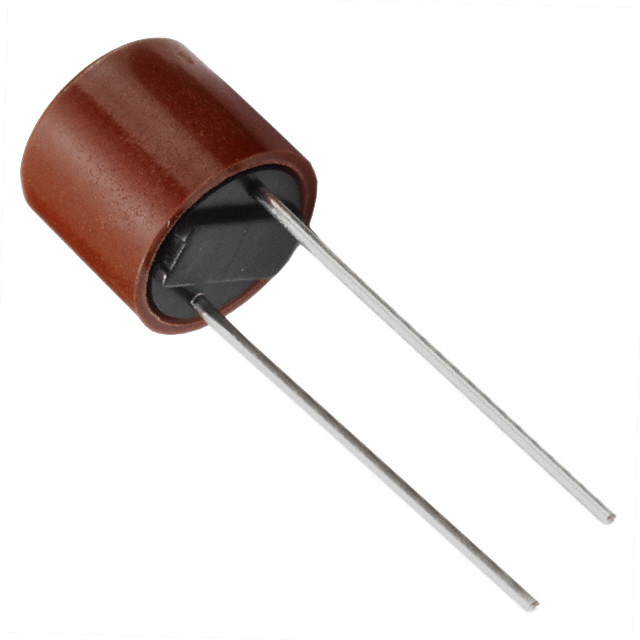

38214000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 250V 72A²S 100A 慢速熔断 Board Mount (Cartridge Style Excluded) 4A 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: 38214000000
供应商: 国内现货
标准整包数: 1
LITTELFUSE 熔断保险丝 38214000000

38214000000概述

    382系列 TR5® 时间延时保险丝技术手册

    产品简介


    382系列TR5®时间延时保险丝是专门为工业控制器、消费电子产品、电池充电器和电源供应等应用场景设计的产品。它们符合国际电工委员会(IEC)的标准,包括IEC 60127-3标准,以确保高可靠性与卓越性能。382系列的时间延时特性能够为敏感电路提供保护,避免瞬时过载电流导致误触发。

    技术参数


    382系列TR5®保险丝的技术参数如下表所示:
    | Amp Code | 额定电流 | 电压等级 | 断路容量 | 额定冷态电阻(欧姆) | 最大压降 (mV) | 最大功率耗散 (mW) | 熔断积分 (A²s) |

    | 1100 | 1.00 A | 250 V | 100A | 0.0625 | 100 | 400 | 4.85 |
    | 1125 | 1.25 A | 250 V | 100A | 0.0500 | 95 | 465 | 6.88 |
    | 1160 | 1.60 A | 250 V | 100A | 0.0377 | 90 | 490 | 12.67 |
    | 1200 | 2.00 A | 250 V | 100A | 0.0280 | 85 | 670 | 17.80 |
    | 1250 | 2.50 A | 250 V | 100A | 0.0215 | 80 | 750 | 29.69 |
    | 1315 | 3.15 A | 250 V | 100A | 0.0176 | 75 | 900 | 45.35 |
    | 1400 | 4.00 A | 250 V | 100A | 0.0138 | 70 | 1200 | 72.00 |
    | 1500 | 5.00 A | 250 V | 100A | 0.0108 | 65 | 1250 | 121.25 |
    | 1630 | 6.30 A | 250 V | 100A | 0.0076 | 65 | 1400 | 148.84 |
    | 1800 | 8.00 A | 250 V | 100A | 0.0059 | 63 | 1600 | 233.60 |
    | 2100 | 10.00 A | 250 V | 100A | 0.0042 | 57 | 1600 | 365.00 |

    产品特点和优势


    1. 符合环保要求:无卤素,无铅且符合RoHS标准。
    2. 空间节省:直接可焊或插件版本,减少PCB面积需求。
    3. 高可靠性和破断能力:具备100A的破断能力,符合国际标准。
    4. 低内阻:提高能效,减少能量损失。
    5. 抗振动和冲击:增强耐用性,适用于恶劣环境。

    应用案例和使用建议


    该系列保险丝广泛应用于消费电子产品、电池充电器、电源供应及工业控制器等领域。对于不同应用领域,需要考虑其环境温度和其他电气特性的影响,建议进行详细的应用测试以确保最佳效果。

    兼容性和支持


    382系列TR5®保险丝与多种电子元件和设备具有良好的兼容性,能够适应不同的安装要求。同时,制造商提供相应的技术支持和服务保障,确保客户能够获得满意的使用体验。

    常见问题与解决方案


    1. 问:保险丝如何选择合适的电流等级?
    - 答:根据负载电流和系统安全要求选择合适的额定电流。建议进行详细的系统电流测试并参考厂家推荐的使用指南。
    2. 问:如何判断保险丝是否正常工作?
    - 答:通过检查保险丝的外观和电阻值来判断是否需要更换。如果发现保险丝表面出现异常变色或者电阻值异常,则需要及时更换。
    3. 问:保险丝在高温环境下是否会失效?
    - 答:在高温环境下,需要按照温度重调曲线重新计算和调整使用参数。一般情况下,建议降低额定电流值25%,以确保安全使用。

    总结和推荐


    382系列TR5®时间延时保险丝以其优异的性能、广泛的应用范围和可靠的品质赢得了市场的认可。其独特的功能和优越的市场竞争力使其成为众多电子应用的理想选择。总体而言,382系列TR5®保险丝值得推荐用于各种需要过载保护的应用场合。

38214000000参数

参数
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 72A²S
额定电流 4A
熔断电流 100A
额定电压-AC 250V
额定电压-DC 250V
长*宽*高 8mm(长度)*8mm(高度)
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装,弹夹装

38214000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

38214000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 38214000000 38214000000数据手册

38214000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.4375
1000+ ¥ 0.42
2000+ ¥ 0.413
4000+ ¥ 0.399
库存: 3000
起订量: 500 增量: 1000
交货地:
最小起订量为:500
合计: ¥ 218.75
